LMV321

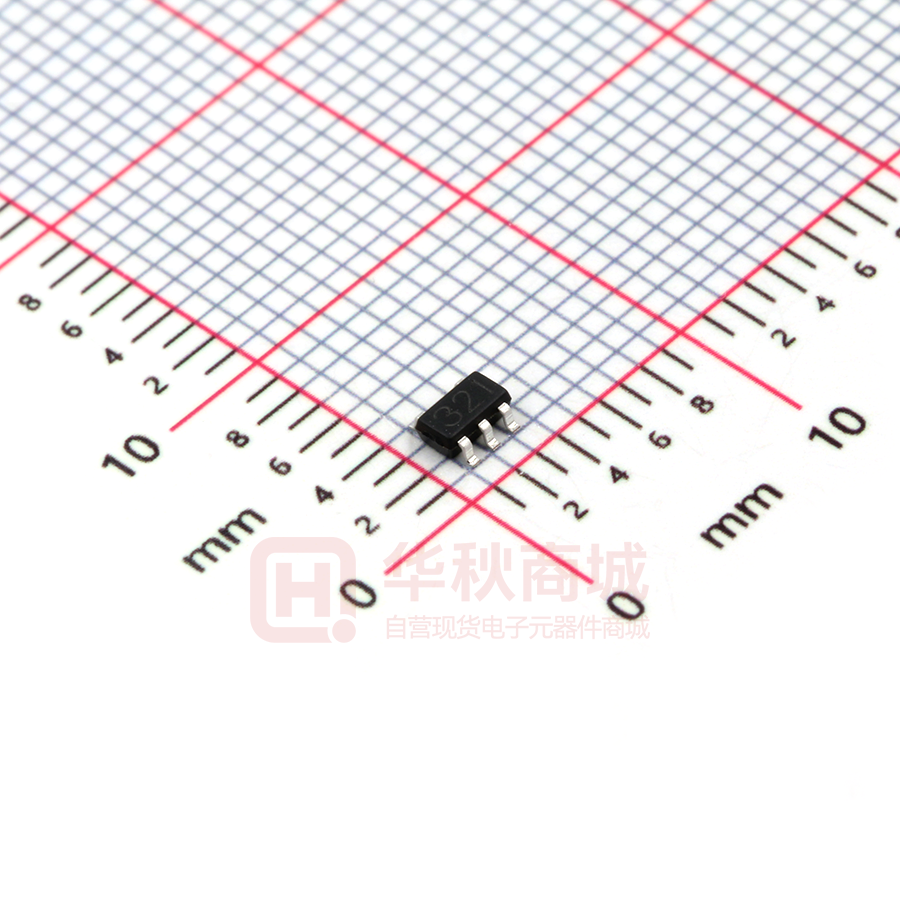

深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 LMV321 简介 数据手册版本 V1.0 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 芯片功能说明： 实物图： Ø LMV321 有性能和经济的低功率系统。具有高 单位增益频率和指定的 0.4V /μs 的转换率，静 态电流仅为 430μA/放大器（5V）。输入共模 范围包括接地，因此该装置能够在单电源应用 以及双电源应用中工作。它也能舒适地驱动大 的容性负载。 Ø LMV321 为 SOT-23 封装。总体来说 LMV321 是一个低功耗，宽供电范围的性能运算放大 器，可在不牺牲宝贵的电路板空间的情况下， 以经济的价格设计成各种应用 芯片功能主要特性： Ø Ø Ø Ø Ø Ø Ø VCC = 5V，TA = 25°C.典型值，除非另有规定 增益带宽积：1MHZ 低电源电流 430µA 低输入偏置电流 45nA 宽电源输入 +3V to 5.5V 单元增益稳定 稳定高电容负载 电话：0755-82568882 应用： Ø 充电器 Ø 电源适配器 Ø 传感器接口 Ø 压电传感器放大器 Ø 医疗仪器 Ø 音频输出 Ø 移动通信 便携式系统 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 简化示意图： 绝对最大额定值： 差分输入电压 输入电流 (VIN < −0.3V) ±电源电压 50mA (2) 电源电压 (V+ - V−) 输入电压 输出短路到GND, V+ ≤ 15V and TA = 25°C 5.5V −0.3V to +5V 连续 (3) −65°C to 150°C 150°C 存储温度范围 结温 (4) 安装温度 铅温度(焊接, 10 秒) 红外 (10 秒) 60°C 215°C 对环境的热阻(θJA ESD 耐受 (5) 电话：0755-82568882 265°C/W 300V 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 （1）绝对最大额定值表示超出该设备损坏的范围可能发生的极限。运行额定值表示设备要 正常工作的条件，但不能确保特定性能。有关确保的规格和测试条件，请参见电气特性。 （2）该输入电流仅在输入引线的任何电压为负时才存在。这是由于输入PNP晶体管的集电极 基极结变得正向偏置，从而用作输入二极管钳位。除了这种二极管作用外，IC芯片上还存在 横向NPN晶体管寄生动作。此晶体管动作可使运算放大器的输出电压在输入驱动负的时间段 内达到V+电压电平（或接地为一个大的过载）。这不是破坏性的，当负的输入电压再次返回 到大于-0.36V(在25℃)的值时，将重新建立正常输出状态。 （3）输出V+短路可能导致过热和最终破坏。当考虑到接地短路时，最大输出电流约为40mA，与 V+的大小无关。当电源电压值超过5.5V时，连续短路可能超过额定功率并导致最终的破坏。 （4）最大功耗是一个函数的TJ（最大），θJA，和TA。最大允许在任何环境温度功耗 PD =（TJ（最大）- TA）/θJA。所有的数字都适用于直接焊接在PCB板上的。 （5）人体模型，1.5kΩ串联100pF。 操作范围： −40°C to 85°C 3V to 5.5V 温度范围 电源电压 脚位图： 引脚 1 符号 说明 同向输入端 IN+ 2 GND 电源负 3 IN- 反向输入端 4 OUT 输出端 5 VCC+ 电话：0755-82568882 输入电源正 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 电气特性： 除非另有规定，所有限制指定在 TA = 25°C；V + = 5V，V−= 0V，VO = 1.4V。 符号 参数 Vos 条件 最小值 典型值 最大值( 单位 输入失调电压 3 7 9 mV Ios 输入失调电流 5 50 150 nA IB 输入偏置电流(4) 45 250 500 nA VCM 输入共模电压范围 V+ = 3V (5) For CMRR > = 50dB 0 V+ -1.5 V+ -2 V AV 大信号电压增益 (V+ = 5V, RL= 2kΩ VO = 2.4V to 4.4V) 25 15 100 V/mV PSRR 电源抑制比 RS≤ 10kΩ, 65 100 dB RS ≤ 10kΩ 65 85 dB V+ = 3V, RL = 2kΩ 2.6 V+ = 3V, RL = 10kΩ 2.7 V+ ≤ 3V to 5.5V CMRR 共模抑制比 VOH VO 输出电压 VOL IS ISOURCE 2.8 V+ = 5V, RL = 10kΩ 5 20 mV V+ = 5V 0.430 0.7 1.15 1.2 mA V+ = 3V 0.660 1.5 2.85 3 电源电流, 无负载 输出电流源 V VID = +1V, V+ = 5V, 20 10 40 20 mA 10 5 20 8 mA 12 100 μA VO = 2V ISINK 输出 Sinking 电流 V+ VID=-1v = 5V, VO = 2V VID=-1v V = 5V, VO =0. 2V + IO 输出短路到地（6） 电话：0755-82568882 V+ = 5V 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 40 85 mA 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 SR 压摆率 V+ = 5V, RL= 2kΩ, VIN= 0.5 to 3V CL = 100pF, Unity Gain 0.4 V/μs GBW 增益带宽积 V+ = 5V, f = 100kHz, VIN=10mV,RL=2KΩ CL = 100pF 1 MHz φm 相位余量 60 deg THD 总谐波失真 f = 1kHz, AV = 20dB RL= 2kΩ, Vo= 2Vpp CL= 100pF, V+ = 3V 0.015 % en 电压噪声密度 f = 1kHz, RS = 100Ω V+ = 5V 40 (1) 所有限值均由实验测试和统计分析确定。 (2) 典型值代表最有可能的参数范数。 (3) VO = 1.4V，RS = 0Ω V+从3V到5V；而在整个输入共模范围（0V到V + 1.5V）在25°C. (4) 由于PNP输入级，输入电流的方向超出了IC。这个电流基本上是恒定的，独立于输出状态，所以在输 入线上没有加载变化。 (5) 输入共模电压或输入信号电压不应去负超过0.3V（在25°C）。共模电压范围的上限是V+ - 1.5V 在25°C， 但一方或两个输入可以到5V没有损害。 (6) 输出V+的短路可能导致过热和最终破坏。当考虑到地短路的最大输出电流约为40ma的。在超过5V的电源 电压值，连续短路可以超过额定功耗，并导致最终的破坏。 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 典型工作特性： 同相直流增益（0V输入= 0V的输出） 增幅调制电路 直流加法放大器 (V) (IN's ≥ 0 VDC and VO ≥ VDC) Where: V0 = V1 + V2 - V3 - V4, (V1+V2) ≥ (V3+V4) to keep VO>0VDC 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功耗单运算放大器 LMV321 功率放大器 LED 驱动器 V0 = 0 VDC for VIN = 0 VDC, AV = 10 固定电流源 电话：0755-82568882 灯驱动 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 低功率单运算放大器 LMV321 芯片封装尺寸 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn
