LMV324

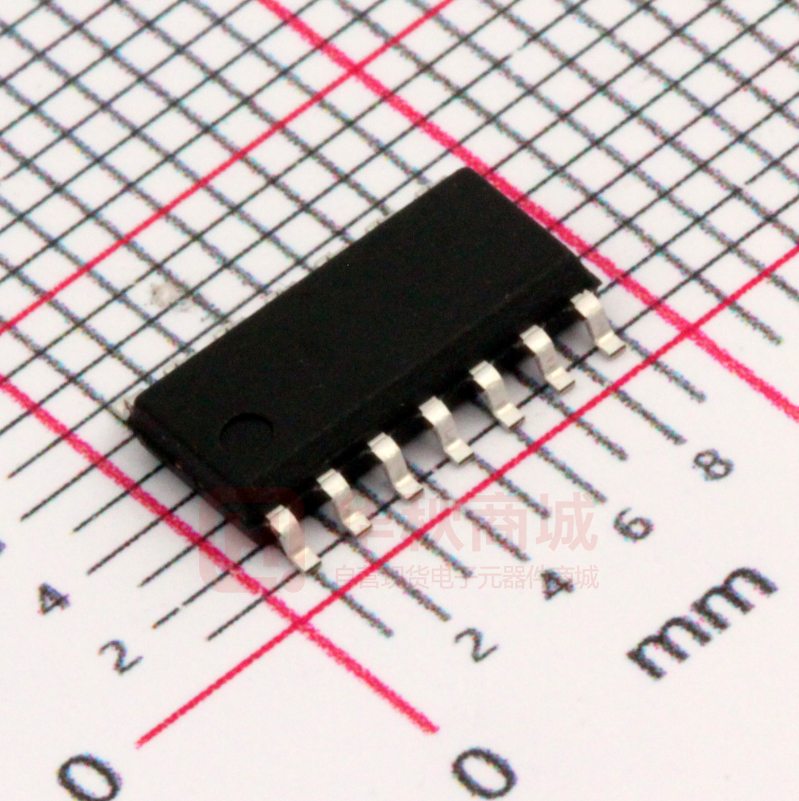

深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 LMV324 简介 数据手册版本 V1.0 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 芯片功能说明： 实物图： Ø LMV324 为带有真差动输入的四运算放大器。 与单电源应用场合的标准运算放大器相比，有 一些显著优点。静态电流大致为 MC1741 的静 态电流的五分之一（对每一个放大器而言）。 共模输入范围包括负电源，因而消除了许多应 用场合中采用外部偏置元件的必要性。输出电 压范围也包含负电源电压。 Ø LMV324 为 SOP14 封装。总体来说 LMV324 是一个低功率，宽供电范围的性能运算放大 器，可在不牺牲宝贵的电路板空间的情况下， 以经济的价格设计成各种应用 芯片功能主要特性： Ø Ø Ø Ø Ø Ø Ø Ø Ø 短路保护输出 真差动输入级 单电源工作：3V 至 5.5V 低输入偏置电流 最大 100nA 每一个封装四个放大器 内部补偿 共模范围扩展到负电压 行业标准的引脚排列 输入端具有静电保护功能 电话：0755-82568882 应用： Ø 各种滤波器 Ø 家用电器 电子玩具 Ø 传感器接口 Ø 压电传感器放大器 Ø 医疗仪器 Ø 音频输出 Ø 移动通信 便携式系统 Ø 报警装置 自动控制 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 简化示意图： 绝对最大额定值： 差分输入电压 输入电流 (VIN < −0.3V) ±电源电压 50mA (2) 电源电压 (V+ - V−) 输入电压 输出短路到GND, V+ ≤ 15V and TA = 25°C 5.5V −0.3V to +5V 连续 (3) −65°C to 150°C 150°C 存储温度范围 结温 (4) 安装温度 铅温度(焊接, 10 秒) 红外 (10 秒) 60°C 215°C 对环境的热阻(θJA ESD 耐受 (5) 电话：0755-82568882 265°C/W 300V 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 操作范围： −40°C to 85°C 3V to 5.5V 温度范围 电源电压 脚位图： 引脚 符号 1 1OUT 2 1IN- 反向输入端 1 3 1IN+ 反向输入端1 4 VCC 输入电源正 5 2IN+ 同向输入端2 6 2IN- 反向输入端2 7 2OUT 8 3OUT 9 3IN- 反向输入端3 10 3IN+ 同向输入端3 11 GND 电源地 12 4IN+ 同向输入端4 13 4IN- 14 4OUT 电话：0755-82568882 说明 输出端1 输出端2 输出端3 反向输入端4 输出端4 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 电气特性： 除非另有规定，所有限制指定在 TA = 25°C；V + = 5V，V−= 0V，VO = 1.4V。 符号 参数 Vos 条件 最小值 典型值 最大值( 单位 输入失调电压 3 7 9 mV Ios 输入失调电流 5 50 150 nA IB 输入偏置电流(4) 45 250 500 nA VCM 输入共模电压范围 V+ = 3V (5) For CMRR > = 50dB 0 V+ -1.5 V+ -2 V AV 大信号电压增益 (V+ = 5V, RL= 2kΩ VO = 2.4V to 4.4V) 25 15 100 V/mV PSRR 电源抑制比 RS≤ 10kΩ, 65 100 dB RS ≤ 10kΩ 65 85 dB V+ = 3V, RL = 2kΩ 2.6 V+ = 3V, RL = 10kΩ 2.7 V+ ≤ 3V to 5.5V CMRR 共模抑制比 VOH VO 输出电压 VOL IS ISOURCE 2.8 V+ = 5V, RL = 10kΩ 5 20 mV V+ = 5V 0.430 0.7 1.15 1.2 mA V+ = 3V 0.660 1.5 2.85 3 电源电流, 无负载 输出电流源 V VID = +1V, V+ = 5V, 20 10 40 20 mA 10 5 20 8 mA 12 100 μA VO = 2V ISINK 输出 Sinking 电流 V+ VID=-1v = 5V, VO = 2V VID=-1v V = 5V, VO =0. 2V + IO 输出短路到地（6） 电话：0755-82568882 V+ = 5V 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 40 85 mA 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 SR 压摆率 V+ = 5V, RL= 2kΩ, VIN= 0.5 to 3V CL = 100pF, Unity Gain 0.4 V/μs GBW 增益带宽积 V+ = 5V, f = 100kHz, VIN=10mV,RL=2KΩ CL = 100pF 1 MHz φm 相位余量 60 deg THD 总谐波失真 f = 1kHz, AV = 20dB RL= 2kΩ, Vo= 2Vpp CL= 100pF, V+ = 3V 0.015 % en 电压噪声密度 f = 1kHz, RS = 100Ω V+ = 5V 40 (1) 所有限值均由实验测试和统计分析确定。 (2) 典型值代表最有可能的参数范数。 (3) VO = 1.4V，RS = 0Ω V+从3V到5V；而在整个输入共模范围（0V到V + 1.5V）在25°C. (4) 由于PNP输入级，输入电流的方向超出了IC。这个电流基本上是恒定的，独立于输出状态，所以在输 入线上没有加载变化。 (5) 输入共模电压或输入信号电压不应去负超过0.3V（在25°C）。共模电压范围的上限是V+ - 1.5V 在25°C， 但一方或两个输入可以到5V没有损害。 (6) 输出V+的短路可能导致过热和最终破坏。当考虑到地短路的最大输出电流约为40ma的。在超过5V的电源 电压值，连续短路可以超过额定功耗，并导致最终的破坏。 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 典型工作特性： 同相直流增益（0V输入= 0V的输出） 增幅调制电路 直流加法放大器 (V) (IN's ≥ 0 VDC and VO ≥ VDC) Where: V0 = V1 + V2 - V3 - V4, (V1+V2) ≥ (V3+V4) to keep VO>0VDC 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 功率放大器 LED 驱动器 V0 = 0 VDC for VIN = 0 VDC, AV = 10 固定电流源 电话：0755-82568882 灯驱动 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 四低功率运算放大器 LMV324 芯片封装尺寸 (注：括号里面的标注单位为毫米 mm) 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn
