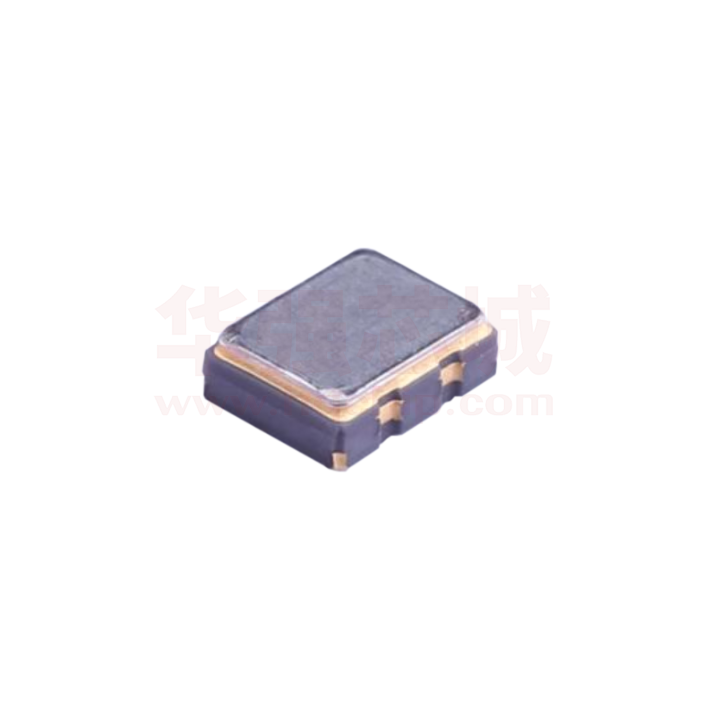

高精度表面実装 VC-TCXO/TCXO DSA211SDA/DSA221SDA/DSA321SDA/DSA535SD/ DSB211SDA/DSB221SDA/DSB321SDA/DSB211SDB/DSB221SDB/DSB321SDB/DSB535SD ■ 特長 ● 低電圧対応 ● 低位相ノイズ ● シングルパッケージ構造 ● 防湿梱包管理が不要 Moisture Sensitivity Level: LEVEL 1 （IPC/JEDEC J-STD-033） 鉛フリー RoHS対応 原寸大 DSA211SDA 　　DSA221SDA DSA321SDA 　　DSA535SD ■ 用途 ● 携帯電話 （W‐CDMA HSPA）、GPS、産業用無線通信機器など ［型名］ VC-TCXO TCXO Stand-By機能付TCXO サイズ DSA211SDA DSB211SDA DSB211SDB 2016サイズ DSA221SDA DSB221SDA DSB221SDB 2520サイズ DSA321SDA DSB321SDA DSB321SDB 3225サイズ DSA535SD DSB535SD − 5032サイズ ■ 一般仕様 　　 　 　 型名 項目　 　　 VC-TCXO 出力周波数範囲 13〜52MHz 標準周波数 電源電圧範囲 TCXO DSB211SDB DSB221SDB DSB321SDB DSB535SD DSA211SDA DSA221SDA DSA321SDA DSA535SD DSB211SDA DSB221SDA DSB321SDA （Standーby機能付） （Standーby機能付） （Standーby機能付） 9.6〜52MHz 9.6〜40MHz 13〜52MHz 19.2/ 26/ 38.4/ 40/ 52MHz 13/ 19.2/ 26MHz ＋1.7〜＋3.5V ＋2.3〜＋5.5V 電源電圧（VCC） ＋1.8V/ ＋2.6V/ ＋2.8V/ ＋3.0V/ ＋3.3V ＋2.6V/＋2.8V/＋3.0V/＋3.3V 消費電流 9.6〜52MHz 13〜52MHz 9.6〜52MHz 9.6〜40MHz 16.3676/ 16.367667/ 16.368/ 16.369/ 16.8/ 26/ 33.6MHz ＋1.7〜＋3.5V ＋2.3〜＋5.5V ＋1.8V/ ＋2.6V/ ＋2.8V/ ＋3.0V/ ＋3.3V ＋2.6V/ ＋2.8V/ ＋3.0V/ ＋3.3V/ ＋1.5 mA max. （f≦26MHz） / ＋2.0 mA max. （f＞26MHz） スタンバイ時電流 − − ＋3.0μA max. 出力電圧 0.8 Vp-p min. （クリップドサイン波 / DC-coupled） 出力負荷 10kΩ//10pF − 周波数安定度 常温偏差 温度特性 ±1.5×10−6 max. （After 2 reflows） ±1.0×10−6 max. / −30〜＋85℃ ±1.0×10 −6 max. / −40〜＋85℃ （Option） ±0.5×10−6 max. / −30〜＋85℃ ±0.5×10−6 max. / −40〜＋85℃ （Option） 電源電圧特性 ±0.2×10−6 max. （VCC±5%） 負荷変動特性 ±0.2×10−6 max. （10kΩ//10pF±10%） 経時変化 周波数制御 制御感度 周波数制御極性 ±1.0×10−6 max. /year ±3.0×10−6〜±5.0×10−6 / Vcont=＋1.4±1V @VCC≧＋2.6V ±3.0×10−6〜±5.0×10−6 / Vcont=＋0.9±0.6V @VCC=＋1.8V − 正極性 − 起動時間 出力イネーブル時間 位相ノイズ 2.0ms max. − − 2.0ms max. [f≦15MHz] [15MHz＜f≦26MHz] [26MHz＜f≦40MHz] Offset 100Hz −115dBc/Hz −110dBc/Hz −105dBc/Hz Offset 1kHz −135dBc/Hz −130dBc/Hz −125dBc/Hz Offset 10kHz −145dBc/Hz −140dBc/Hz −135dBc/Hz Offset 100kHz −145dBc/Hz −145dBc/Hz −145dBc/Hz 梱包単位 2000pcs./reel （φ180） 4000pcs./reel （φ330） 2000pcs./reel （φ180） − 4000pcs./reel （φ330） この他の仕様、 または特殊仕様については営業窓口にお問い合せください。 高精度表面実装 VC-TCXO/TCXO For Mobile communications/Industrial system/GPS ■ 外形寸法[mm] DSA221SDA/DSB221SDA/DSB221SDB DSA211SDA/DSB211SDA/DSB211SDB #1 #2 #3 #4 Vcont(VC-TCXO)/GND(TCXO) ENABLE/DISABLE(Stand-by Function) GND Output VCC 2.0±0.15 701 #1 INDEX ロット No. #2 0.75 型名コード S : VC-TCXO (DSA321SDA) T : TCXO (DSB321SDA) U : TCXO (DSB321SDB Stand-by機能) #1 #2 #3 #4 Vcont(VC-TCXO)/GND(TCXO) ENABLE/DISABLE(Stand-by Function) GND Output VCC 3.2±0.15 型名コード #5 #2 社名 #3 #4 ロットNo. 3.2±0.15 1.05±0.15 ［ランドパターン（参考）］ ＜Top View＞ 3.80 #2 #3 O.30 （INDEX） 1.3 #4 1.0 1.40 0.90 #1 2.4 ［ランドパターン（参考）］ ＜Top View＞ 0.70 0.9±0.1 ロット No. 1.52 0.82 #6 型名 7 #1 #1 INDEX #2 □0.20 (INDEX) #7 周波数 Pin Connections Pin No. Connection #1 Vcont(VC-TCXO)/GND(TCXO) #2 N.C.(Test Terminal) #3 N.C.(Test Terminal) #4 GND #5 Output #6 N.C.(Test Terminal) #7 N.C.(Test Terminal) #8 VCC 2 2.30 2.5±0.15 #1 5.0±0.15 #8 0.78 #4 0.40 型名コード A: VC-TCXO (DSA535SD) B: TCXO (DSB535SD) 型名コード 社名 #3 DSA535SD/DSB535SD Pin Connections Pin No. Connection 701 #1 INDEX 1.95 0.75 0.62 1.13 1.02 #4 DSA321SDA/DSB321SDA/DSB321SDB 周波数 #2 #1 □0.20 (INDEX) 0.44 1.50 1.90 0.50 #3 #4 ［ランドパターン（参考）］ ＜Top View＞ 1.65 1.27 (INDEX) 0.8±0.1 ［ランドパターン（参考）］ ＜Top View＞ 0.60 0.53 #1 ロット No. 社名 □0.15 #2 #3 #4 Vcont(VC-TCXO)/GND(TCXO) ENABLE/DISABLE(Stand-by Function) GND Output VCC 701 2.40 社名 0.63±0.07 #1 INDEX #1 周波数 2.5±0.15 型名コード 周波数 Pin Connections Pin No. Connection 0.85 2.1±0.1 1.7±0.1 型名コード 型名コード G : VC-TCXO (DSA221SDA) H : TCXO (DSB221SDA) L : TCXO (DSB221SDB Stand-by機能) Pin Connections Pin No. Connection 1.35 型名コード G : VC-TCXO (DSA211SDA) H : TCXO (DSB211SDA) L : TCXO (DSB211SDB Stand-by機能) #3 #8 2.64 3.02 0.60 1.00 #5 #7 1.00 #6 3.90
