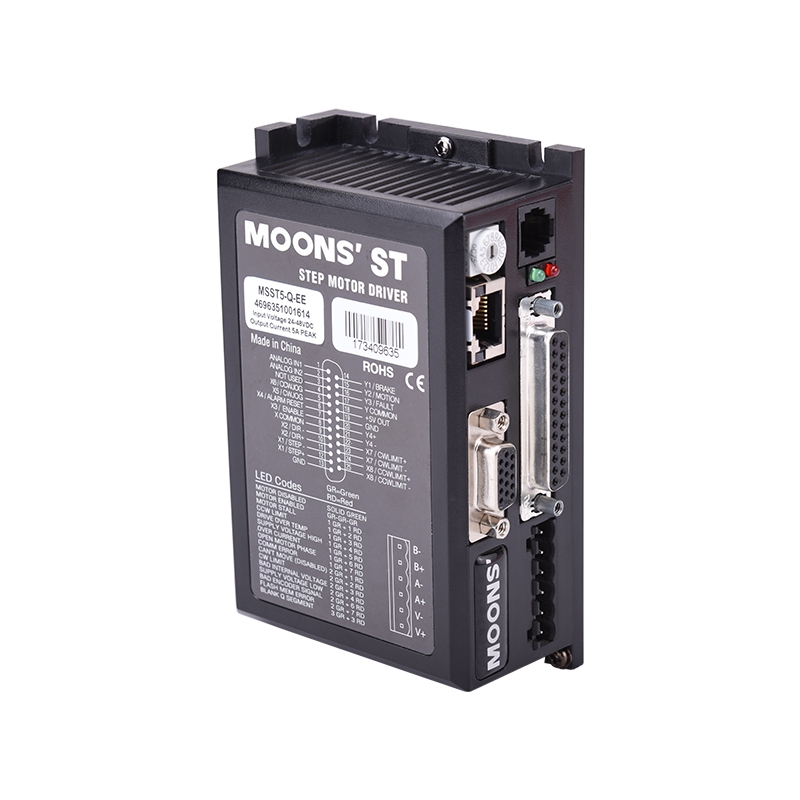

物料型号:MSST5/10-Q/I
器件简介:步进电机驱动器,采用先进的电流控制技术,具有多种控制模式,供电电压24-48VDC(MSST5)/24-80VDC(MSST10),输出相电流0.1-5A(MSST5)/0.1-10A(MSST10),支持脉冲/方向、双脉冲、正交相位脉冲(编码器跟随)、速度模式、命令控制模式等。
引脚分配:24-48 VDC X8/CCWLIM X7/CWLIM INPUT X1 INPUT X2 INPUT X3 INPUT X4 INPUT X6 INPUT X5 Isolation Optical Internal Supply Logic Status Option Card Amplifier MOSFET Power PWM encoder motor OUTPUT Y1 OUTPUT Y2 OUTPUT Y3 DSP Mis OUTPUT Y4 Chip ANALOG IN1 ANALOG IN2 to PC/MMI RS-232 Option Card RS-485
参数特性:放大类型为MOSFET,双H桥,4象限;电流控制为4态,脉宽调制频率20KHz;输出电流MSST5-Q/I:0.1-5.0 A/相(峰值), MSST10-Q/I:0.1-10.0A/相(峰值);输入电压范围MSST5-Q/I:18-53 VDC, MSST10-Q/I:18 - 88 VDC;保护功能包括过压、欠压、超温,外部输出短路(相相,相-地),内部放大器短路。
功能详解:支持多种控制模式,包括脉冲/方向、双脉冲、正交相位脉冲(编码器跟随)、速度模式、命令控制模式等。
具备自动减流至0~90%之间的任意百分比,自检和自动设置,检验系统状态等功能。
应用信息:适配电机为4线、6线或8线的17、23、24或34步进电机,具有强大的保护功能和2个模拟输入,8个光隔数字输入,4个光隔数字输出。
封装信息:驱动器封装在一个坚固的金属外壳内,有助于散热,适用于多种工业自动化应用。
