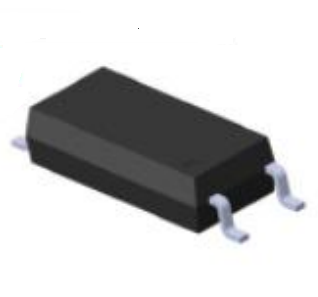

OR-1009

产品规格书 Specification Sheet 品 名(P/N): 光电耦合器 Photocoupler 客户名称(Customer): 本厂型号(Mfg P/N): 日 OR-10XX 期(Date): 深圳市奥伦德科技股份有限公司(股票代码：832016) Shenzhen Orient Tech Ltd.Co（Ticker Symbol：832016） Web: www.orient-opto.com 地址：广东深圳龙岗区黄阁路天安数码城 4 栋 3 楼 A 座 518172 Add：Block A 3rd Floor No.4 Building Tian'an Cyber Park Huangge Rd, LongGang Dist, Shenzhen, GD,518172 版本版次：A/3 ● 特点(Features) 1.电流转换比(CTR : MIN. 50% at IF = 5mA, VCE = 5V, Ta=25 ℃ ) 2.绝缘电压：(VISO=5,000Vrms) 3.高集电极发射极电压( VCEO = 70V ) 4.温度范围：-55 ℃ to 110 ℃ 5.长爬电距离：> 8mm , 无铅，符合 RoHS 标准。 6.CQC approved( No.15801-CQC001041-201800042 ) 7.VDE approved(No.40029733) ● 说明 描述该 OR-10XX 系列器件包含一个红外发光二极管，光电晶体管探测器。 不含卤素和 Sb2O3.它们封装在一个 4 引脚 SOP 里面。 ● 应用范围 (Application Range) •可编程控制器 •系统设备，测量仪器 •电信设备 •家用电器，如风扇加热器等。 •不同的电势和阻抗的电路之间的信号传输 ● 最大绝对额定值(常温 T=25℃) Max Absolute rated Value (Normal Temperature=25℃) 参数 Parameter 正向电流（Forward Current） 结区温度 (Junction Temperature ) 输入 Input 逆向电压 （Reverse Voltage） 耗散功率 （Consume Power） 集极与射极电压 (Collector and emitter Voltage) 射极与集极电压 输出 Output (Emitter and collector Voltage) 集极电流 (Collector Current) 消耗功率 (Consume Power) 总功率消耗 (Total Consume Power) *1 绝缘电压 (Insulation Voltage) 工作温度 (Working Temperature) 存贮温度 (Deposit Temperature) *2 焊锡温度 (Soldering Temperature) 符号 Symbol 额定值 Rated Value 单位 Unit IF TJ VR P 60 125 6 100 mA ℃ V mW VCEO 70 VECO 7 IC PC Ptot Viso Topr Tstg Tsol 50 150 250 5000 -55 to + 110 -55 to + 125 260 *1. 交流测试, 时间 1 分钟，湿度. =40~60% AC Test, 1 minute, humidity = 40~60% 如下是绝缘测试的方法. Insulation test method as below: (1) 将产品的两端短路。 Short circuit both terminals of photocoupler (2) 测试绝缘电压时无电流通过。No Current when testing insulation voltage (3) 测试时加正弦波形电压。Adding sine wave voltage when testing *2. 锡焊时间为 10 秒 soldering time is 10 seconds 第 2 页 共 11 页 V mA mW mW Vrms ℃ ● 光电特性(常温 T=25℃) (Opto-electronic Characteristics) 正向电压 （Forward Current） 输入 逆向电流 (Input) (Reverse Voltage) 集极电容 (Collector capacitance) 集极至射极电流 (Collector to emitter Current) 输出 集极与射极衰减电压 (Output) ( Collector and Emitter attenuation Voltage) 射极与集极衰减电压 (Emitter and Collector attenuation Voltage) *1 电流转换比 (Current conversion ratio) 集极电流 (Collector Current ) 集极与射极饱和电压 (Collector and Emitter Saturation Voltage) 传输特性 (Transforming Characteristics) 绝缘阻抗 (Insulation Impedance) 浮动电容 (Floating Capacitance) 上升时间 (Response Time) 下降时间 (Descend Time)  最小 典型值 最大 单位 Min Typ.* Max Unit Symbol 条件 Condition VF IF=50mA --- 1.25 1.6 V IR VR=4V --- --- 10 μA Ct V=0, f=1MHz --- 50 --- pF ICEO VCE=20V, IF=0mA --- 10 100 nA BVCEO IC=1mA IF=0mA 70 --- --- V BVECO IE=0.1mA IF=0mA 7 --- --- V 50 --- 600 % 2.5 --- 30 mA 符号 参数 Parameter CTR IC IF=5mA VCE=5V VCE(sat) IF=10mA IC= 1mA --- --- 0.3 V Riso DC500V 40~60%R.H. 1012 --- --- Ω Cf V=0, f=1MHz --- 0.3 --- pF tr VCC=5V, IC=2mA RL=100Ω --- 3 18 μs --- 4.7 18 μs tf 电流转换比 Current Conversion Ratio = IC / IF × 100% 第 3 页 共 11 页 ● 电流传输比的等级分类 (Rank table of current transfer ratio CTR) CTR Rank Min. Typ. Max. OR-1000 50 — 600 OR-1001 100 — 160 OR-1004 100 — 200 OR-1005 50 — 150 OR-1006 100 — 300 OR-1007 80 — 160 OR-1008 130 — 260 OR-1009 200 — 400 OR-1010 150 — 300 OR-1019 250 — 500 OR-1020 300 — 450 OR-1002 22 — — OR-1003 34 — — OR-1014 56 — — OR-1015 63 — 125 OR-1018 100 — 200 OR-1002 63 — 125 OR-1003 100 — 200 OR-1014 160 — 320 Unit 测试条件（Condition） % % % 第 4 页 共 11 页 IF=5mA, VCE=5V, Ta=25℃ IF=1mA, VCE=5V, Ta=25℃ IF=10mA, VCE=5V, Ta=25℃ ● 命名规则(Naming Rule) 注： 1、Maufacturer : OR代表制造商 Shenzhen Orient Components Co., Ltd. 2、等级代码：Rank Code：有00、01、02、03、......18、19、20等形式，具体按CTR分档标准。 3、年代码:Year Code： 例如：F7 或C7，其中F表铁支架/C表铜支架，7代表2017年、依此 类推. 4、周代码:Week Code： 01代表第一周、02代表第二周、依此类推 5、Chip Code: 代表芯片厂家。 6、所有尺寸均为毫米。 第 5 页 共 11 页 ● 外形尺寸 (Outer Dimension) ● 推荐的焊盘尺寸 (Recommended Foot Print Patterns (Mount Pad)) 第 6 页 共 11 页 ● 编带尺寸 (Taping Dimensions) 1.OR-10XX-TP 2. OR-10XX-TP1 第 7 页 共 11 页 ● 焊接温度曲线图 (Temperature Profile Of Soldering) 1.红外回流焊（jedec-std-020c 兼容）(IR Reflow soldering (JEDEC-STD-020C compliant)) 注意：一次焊接回流建议在温度和时间配置文件如下所示的条件下。不要焊接超过三次。 配置项 条件 预热（Preheat） -最低温度（TSmin ) 150˚C -最高温度（TSmax ) 200˚C -时间（最小到最大（TS） 90±30 sec 焊接区（Soldering zone） -温度（TL） 217˚C -时间（tL） 60 sec 峰值温度（Peak Temperature） 260˚C 爬升率（Ramp-up rate） 3˚C / sec max. 下降率（3˚C / sec max.） 3~6˚C / sec 第 9 页 共 11 页 2.波峰焊接（jedec22a111 兼容）（Wave soldering (JEDEC22A111 compliant) 建议在温度条件下一次性焊接。 温度（Temperature） 260+0/-5˚C 时间（Time） 10 sec 预热温度（Preheat temperature） 5 to 140˚C 预热时间（Preheat time） 30 to 80 sec 3.电烙铁手工焊接（Hand soldering by soldering iron） 允许单铅焊接在每一个过程中,建议一次性焊接。 温度（Temperature） 380+0/-5˚C 时间（Time） 3 sec max 第 10 页 共 11 页 ● 特性曲线 (Characteristics Curve) 第 11 页 共 11 页 第 12 页 共 11 页
