物料型号：HTL6217
器件简介：
- 内置高精度电压检测电路和延迟电路。
- 通过将各节电池间短路实现保护。
- 可选择过压检测延时时间：1s, 2s, 4s, 6s。
- 可选择输出方式：CMOS 输出、NMOS 漏极输出、PMOS 漏极输出。
- 工作电压范围广：4V 到 35V。
- 工作温度范围：-40°C 到 +85°C。
引脚分配：

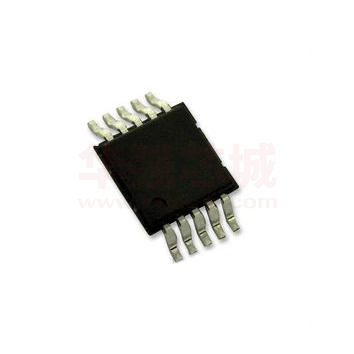

HTL6217 采用 MSOP-10 封装，引脚分布如下：
1. VC7：电池7的正电压连接端子
2. VC6：电池7的负电压、电池6的正电压连接端子
3. VC5：电池6的负电压、电池5的正电压连接端子
4. VC4：电池5的负电压、电池4的正电压连接端子
5. VC5：电池4的负电压、电池3的正电压连接端子
6. VC2：电池3的负电压、电池2的正电压连接端子
7. VC1：电池2的负电压、电池1的正电压连接端子
8. VSS：负电源输入端子、电池1的负电压连接端子
9. CHC：充电控制用FET门极连接端子
10. VCC：正电源输入端子
参数特性：
- 过充电检测电压：3.60V 至 4.80V，精度为 ±25mV（+25°C）至 ±30mV（-5°C 至 +55°C）。
- 过充电滞后电压：0.1V 至 0.4V，精度为 ±50mV。
- 工作电压：4V 至 35V。
- 工作温度：-40°C 至 +85°C。
- 消耗电流：在各节电池 VCUn -1.0V 时为 5.0μA（最大值）。
功能详解：
1. 正常状态：所有电池电压未满过充电检测电压 + 过充电滞后电压时，CHC 端子的输出为动态 "H" 或动态 "L"。
2. 过充电状态：电池电压超过 VCUn 并持续过充电检测延迟时间以上时，CHC 端子的输出开始反转。
3. 过充电定时复位功能：如果过充电解除噪声的时间超过过充电定时复位延迟时间，过充电检测计时会解除。
4. 断线保护功能：检测到管脚中任意一根或多根与电芯的连线断开时，CHC 端子的输出会反转。
5. 测试模式：通过转换为测试模式可缩短过充电检测延迟时间。
应用信息：
HTL6217 适用于锂离子可充电电池的二次保护，特别适用于需要高精度电压检测和保护的电池组。
封装信息：
HTL6217 采用 MSOP-10 封装，具体尺寸如下：
- A：1.220 毫米（最小），0.048 英寸（最小）
- b：0.150 毫米（最小），0.006 英寸（最小）
- D：2.900 毫米（最小），3.100 毫米（最大），0.114 英寸（最小），0.122 英寸（最大）
- E：4.700 毫米（最小），5.100 毫米（最大），0.185 英寸（最小），0.201 英寸（最大）
- L：0.40 毫米（最小），0.80 毫米（最大），0.02 英寸（最小），0.03 英寸（最大）
