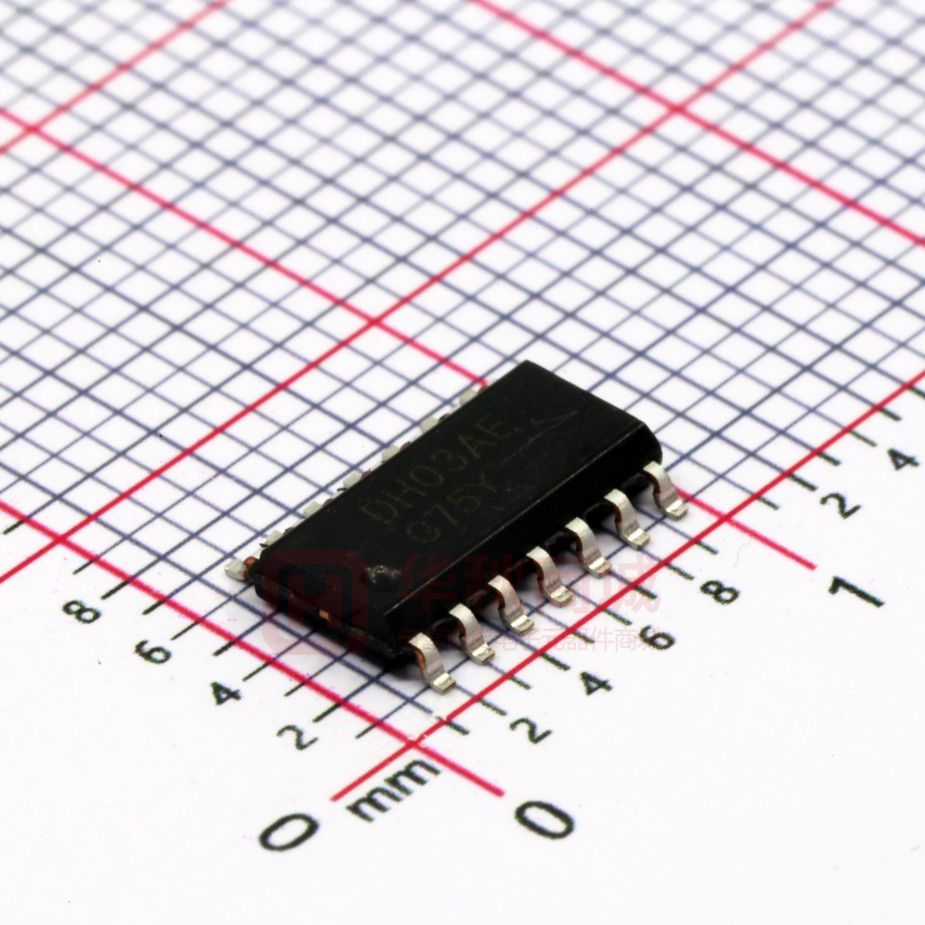

DH03AEFS14/R5

DH03AE 3 节锂电池保护 IC Data Sheet 概 述 特 点 DH03AEFS14/R5 是一款专用于 3 各节电池的高精度电压检测 串锂电池或聚合物电池的保护芯片。 过充电检测电压：4.20V 它具有高精度的电压检测和电流检测 过充电迟滞电压：0.15V 电路，实现过压(OV)保护、欠压(UV) 过放电检测电压：2.7V 保护、放电过流(DOC)保护、短路(SC) 过放电迟滞电压： 0.3V 保护、高温(OT)保护和低温(UT)保护。 DH03AEFS14/R5 集 成 了 场 效 应 3 段放电时的过电流检测保护功能 管的驱动电路，DH03AEFS14/R5 能 过电流检测电压 1：100mV 够直接驱动 N 型的充电管和 N 型的放 过电流检测电压 2：200mV 短路检测电压：400mV 电管。 DH03AEFS14/R5 处 于 正 常 状 态 时消耗的电流低于 35uA，断电状态时 放电过流和短路解除条件： 低于 3uA。DH03AEFS14/R5 封装为 14 充电器连接或者负载断开。 引脚的 SOP 封装。 内建的断线保护。 内建的充电和放电高温保护。 内建的充电和放电低温保护。 低功耗的工作状态： 正常状态：VVREGH+1V 9.0 10.5 12 V VCC=VDOCP1 5 HUATECH SEMICONDUCTOR 0.4 V CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1718-03.1a DH03AE 3 节锂电池保护 IC Data Sheet 功能描述 1、过充电状态 当任何一节电池电压高于 VOVP 且时 间持续 tOVP 或更长，DH03AEFS14/R5 的 CHC 引脚将变成高阻态。 解除条件：当所有的电池电压变成 VOVR 或者更低。 2、过放电状态 当任何一节电池电压低于 VUVP 且时 间持续 tUVP 或更长，DHC 引脚电压变成 VSS，放电管关闭停止放电。 解除条件：所有的电池电压均变为 VUVR 或 更 高 且 VMON 引 脚 电 压 低 于 1.5V(也就是负载移除或充电器连接)。 3、断电状态 在过放电状态持续 tUV_PD 或更长， DH03AEFS14/R5 将进入断电状态。此时 消耗的电流为 IVCC_PD 或更低，CHC 引脚 输出等于 VCC 电压，DHC 引脚输出为 0V。 解除条件：充电器连接使得 VMON 引脚电压比 VCC 低 3V 以上。 4、放电过流状态 DH03AEFS14/R5 有 3 个放电过流检 测 级 别 (VDOCP1,VDOCP2&VSCP)且 每 个放 电 过流级别有相应的过流检测延迟时间 (tDOCP1,tDOCP2&tSCP)。 当放电电流高于规定值(VCS 引脚电 压高于 VDOCP1)并且时间持续 tDOCP1 或更长， DH03AEFS14/R5 进 入 放 电 过 流 状 态 ， DHC 引脚输出低电平来关断放电管停止 6 HUATECH SEMICONDUCTOR 放电。2 级过流检测(VDOCP2)和 2 级过流检 测延迟时间(tDOCP2)的操作与 1 级过流检测 (VDOCP1&tDOCP1)相同。 解除条件：充电器连接或负载移除使 得 VMON 引脚电压低于 1.5V。 5、高温或低温状态 放电状态下当电池包的温度高于 TDOTP 或低于 TDUTP 并且状态时间持续 2 倍 的 tTDET 或更长，DHC 引脚电压变为低电 平并且 DH03AEFS14/R5 的 CHC 引脚变成 高阻态。 解除条件：电池包的温度恢复且 VMON 引脚电压低于 1.5V(负载移除或充 电器连接)。 充电状态下当电池包温度高于 TCOTP 或低于 TCUTP 并且时间持续 4 倍的 tTDET 或 更长，DH03AEFS14/R5 的 CHC 引脚变成 高阻态。 解除条件：电池包温度恢复。 6、0V 电池充电功能 电池充电使能只要 DH03AEFS14/R5 电源引脚 VCC 电压高于起始充电阈值电 压 VVCC_CHGINI，充电管栅极控制引脚 CHC 就能够输出电流，来开启充电管给电池包 充电，即便是其中有电池芯电压降低到 0V。 7、断线保护功能 DH03AEFS14/R5 芯 片 检 测 到 管 脚 VC1、VC2、VC3 中任意一根或者多根与 电芯的连线断开，CHC 引脚输出高阻态， DHC 输出低电平，停止电池包的充放电。 CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1718-03.1a DH03AE 3 节锂电池保护 IC Data Sheet 封装信息 SOP-14 A3 A2 A A1 D b C e L1 L E E1 θ 重要提示 随着产品的改进，华泰(Huatech)有权对所提供的产品进行相应的修改、增强、改进或其它变更。 客户在使用华泰产品前，可联系华泰对应的销售办事处或代理商渠道获取最新的规格书（Datasheet） 和相关信息,并以此为依据确认所使用产品规格，此约束条件同样适用于购买合同的执行流程。 华泰保证其所销售的产品性能符合产品规格书所描述的适用范围，并以此为依据对所有参数进行 严格测试，以保证其产品品质。 7 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1718-03.1a
