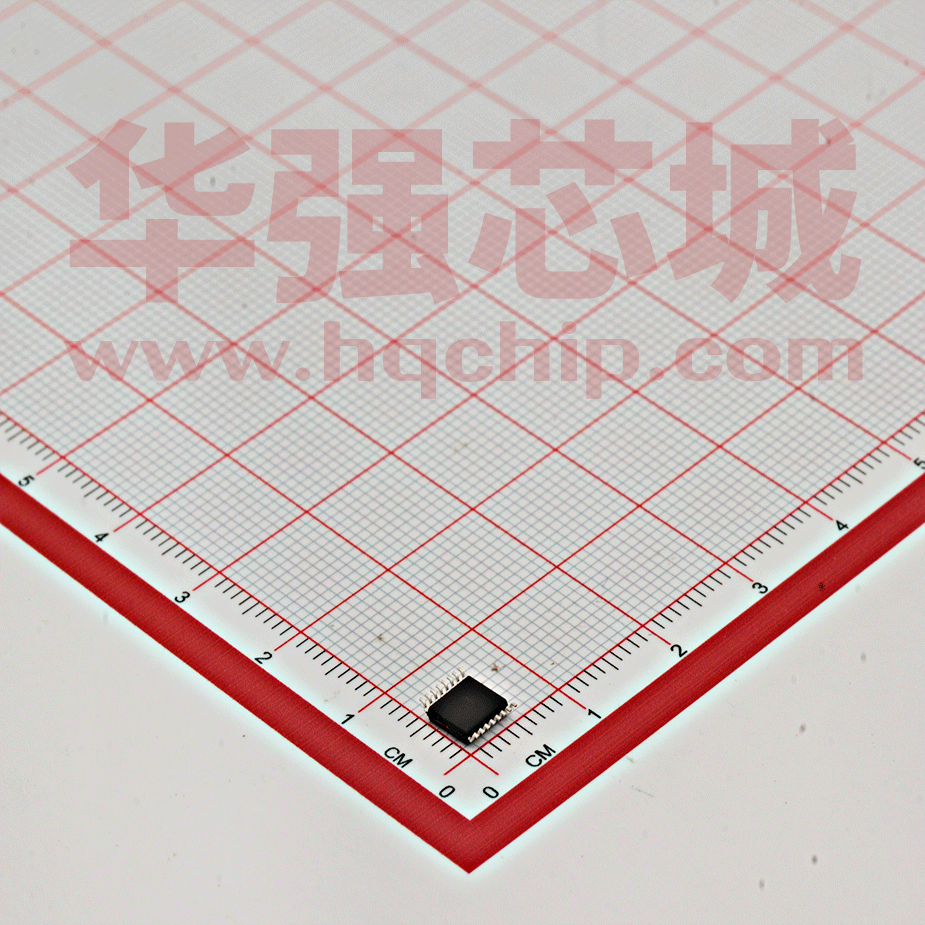

HTL6034AAAFYT16/R6

HTL6034 Data Sheet 4 节锂电池保护 IC 概 述 HTL6034 是一款专用于 4 节锂电池或聚合物电池的保护芯片。它具有高精 度的电压检测和电流检测电路，实现过压(OV)保护、欠压(UV)保护、放电过流 (DOC)保护、短路(SC)保护、充电过流(COC)保护、断线检测和保护、高温(OT) 保护和低温(UT)保护。 HTL6034 集成了场效应管的驱动电路，能够直接驱动 N 型的充电管和 N 型 的放电管。 HTL6034 处于正常状态时消耗的电流低于 33uA，断电状态时低于 2uA。 HTL6034 封装为 16 引脚的 TSSOP 封装。 特 点  各节电池的高精度电压检测  过充电检测电压：3.65V ~ 4.4V (步长 50mV) 精度：±25mV(25℃)  过充电迟滞电压：0.15V  过放电检测电压：2.1V ~ 2.8V (步长 0.1V) 精度：±80mV(25℃)  过放电迟滞电压：0.3V  充电过流检测保护功能  充电过流检测电压：-20mV、-100mV 精度：±10mV(25℃)  充电过流解除条件：充电器移除。  3 段放电时的过电流检测保护功能  过电流检测电压 1：50mV、100mV 精度：±10%(25℃)  过电流检测电压 2：100mV、250mV 精度：±20%(25℃)  短路检测电压：200mV、500mV 精度：±20%(25℃)  通过改变外接电容大小设置过充电、过放电、放电过流 1、放电过流 2、 充电过流的保护延迟时间。  放电过流和短路解除条件：充电器连接或者负载断开。  内建的断线保护。  内建的充电和放电高温保护。  内建的充电和放电低温保护。  低功耗的工作状态：  正常状态： VVREGH + 1V 放电管的驱动电压 VVREGH VCC < VVREGH + 1V VCC – 1.5 VCC – 1 电池输入(VC4, VC3, VC2, VC1) IVC4 VC4 正常状态电流 4 节电池，VCELL = 3.5V IVCX VC(n)正常状态电流, n=1to3 VCELL = 3.5V -0.3 VCELL = 3.5V, VCHC = VCC – 3V 3 3.6 驱动电路(CHC, DHC) 6 CHC 引脚流出电流 ICHC VCELL = VOVP+0.2V,VCHC = VCC–3V Hi-Z μA VCS = 0V VVREGH V VDHCH DHC 引脚输出电压 VDHCL 8 HUATECH SEMICONDUCTOR VCS ≥ VDOCP1 0.4 V CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-08.2.b HTL6034 Data Sheet 4 节锂电池保护 IC 功能描述 1、过充电状态 当任何一节电池电压高于 VOVP 且时间持续 tOVP 或更长，HTL6034 的 CHC 引脚将变成高阻态。 解除条件：当所有的电池电压变成 VOVR 或者更低。 2、过放电状态 当任何一节电池电压低于 VUVP 且时间持续 tUVP 或更长，DHC 引脚电压变 成 VSS，放电管关闭停止放电。 解除条件：所有的电池电压均变为 VUVR 或更高并且 VMON1 引脚电压低于 1.5V(也就是负载移除或充电器连接)。 3、断电状态 在过放电状态持续 tUV_PD 或更长，HTL6034 将进入断电状态。此时消耗的 电流为 IVCC_PD 或更低，CHC 引脚输出等于 VCC 电压，DHC 引脚输出为 0V。 解除条件：充电器连接使得 VMON1 引脚电压比 VCC 低 3V 以上。 4、充电过流状态 充电电流过大且 VCS > VCOCP 并持续了一段时间 tCOCP，CHC 引脚输出高阻， 充电控制 MOS 管关断。 解除条件： 1）对于图 1 同口和图 2 中 C-分口应用电路：充电器移除使得 VMON1 引 脚电压比 VSS 高 0.1V 以上。 2）对于图 3 中 C+分口应用电路：充电器移除使得 VMON2 引脚电压比 VCC 低 0.15V 以上。 5、放电过流状态 HTL6034 有 3 个放电过流检测级别(VDOCP1, VDOCP2 & VSCP)且每个放电过流 级别有相应的过流检测延迟时间(tDOCP1, tDOCP2 & tSCP)。 当放电电流高于规定值(VCS 引脚电压高于 VDOCP1)并且时间持续 tDOCP1 或 更长，HTL6034 进入放电过流状态，DHC 引脚输出低电平来关断放电管停止放 电。2 级过流检测(VDOCP2)和 2 级过流检测延迟时间(tDOCP2)的操作与 1 级过流检 测(VDOCP1 & tDOCP1)相同。 解除条件：充电器连接或负载移除使得 VMON1 引脚电压低于 1.5V。 9 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-08.2.b HTL6034 Data Sheet 4 节锂电池保护 IC 6、高温或低温状态 放电状态下当电池包的温度高于 TDOTP 或低于 TDUTP 并且状态时间持续 2 倍 的 tTDET 或更长，DHC 引脚电压变为低电平并且 HTL6034 的 CHC 引脚变成高阻 态。 解除条件：电池包的温度恢复且 VMON1 引脚电压低于 1.5V(负载移除或充 电器连接)。 充电状态下当电池包温度高于 TCOTP 或低于 TCUTP 并且时间持续 4 倍的 tTDET 或更长,HTL6034 的 CHC 引脚变成高阻态，充电管将被关闭停止充电。 解除条件：电池包的温度恢复。 7、0V 电池充电功能 电池充电使能只要 HTL6034 电源引脚 VCC 电压高于起始充电阈值电压 VVCC_CHGINI，充电管栅极控制引脚 CHC 就能够输出电流，来开启充电管给电池 包充电，即便是其中有电池芯电压降低到 0V。 8、断线保护功能 HTL6034 芯片检测到管脚 VC1、VC2、VC3、VC4 中任意一根或者多根与 电芯的连线断开，CHC 引脚输出高阻态，DHC 输出低电平，停止电池包的充放 电。 10 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-08.2.b HTL6034 Data Sheet 4 节锂电池保护 IC 封装信息 重要提示 随着产品的改进，华泰(Huatech)有权对所提供的产品进行相应的修改、增强、改进或其它变更。 客户在使用华泰产品前，可联系华泰对应的销售办事处或代理商渠道获取最新的规格书（Datasheet） 和相关信息,并以此为依据确认所使用产品规格，此约束条件同样适用于购买合同的执行流程。 华泰保证其所销售的产品性能符合产品规格书所描述的适用范围，并以此为依据对所有参数进行 严格测试，以保证其产品品质。 11 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-08.2.b
