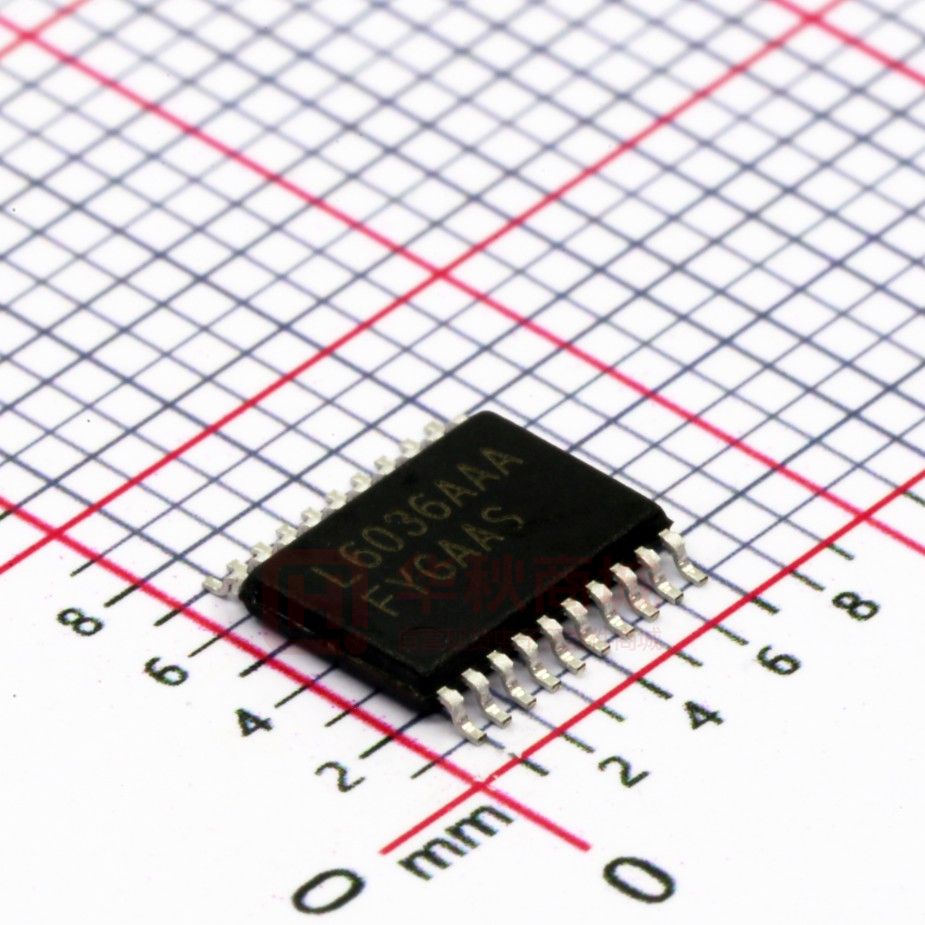

HTL6036 Data Sheet 6 节锂电池保护 IC 概 述 HTL6036 是一款可用于 6 节锂电池或聚合物电池的保护芯片。它具有高精 度的电压检测和电流检测电路，实现过压(OV)保护、欠压(UV)保护、放电过流 (DOC)保护、短路(SC)保护、充电过流(COC)保护、断线检测和保护、高温(OT) 保护和低温(UT)保护。 HTL6036 集成了场效应管的驱动电路，能够驱动 N 型的充电管和 N 型的放 电管。 HTL6036 处于正常状态时消耗的电流低于 32uA，断电状态低于 2uA。 HTL6036 封装为 20 引脚的 TSSOP 封装。 特 点  各节电池的高精度电压检测  过充电检测电压：3.65V ~ 4.4V (步长 50mV) 精度：±25mV(25℃)  过充电迟滞电压：0.15V  过放电检测电压：2.1V ~ 2.8V (步长 0.1V) 精度：±80mV(25℃)  过放电迟滞电压：0.3V  充电过流检测保护功能  充电过流检测电压：-20mV、-100mV 精度：±10mV(25℃)  充电过流解除条件：充电器移除。  3 段放电时的过电流检测保护功能  过电流检测电压 1：50mV、100mV 精度：±10%(25℃)  过电流检测电压 2：100mV、250mV 精度：±20%(25℃)  短路检测电压：200mV、500mV 精度：±20%(25℃)  通过改变外接电容大小设置过充电、过放电、放电过流 1、放电过流 2、 充电过流的保护延迟时间。  放电过流和短路解除条件：充电器连接或者负载断开。  内建的断线保护。  内建的充电和放电高温保护。  内建的充电和放电低温保护。  低功耗的工作状态：  正常状态：< 32uA  断电状态：< 2uA  TSSOP-20 封装 应 用  电动工具  数码产品  UPS 后备电池系统 1 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 典型应用电路 P+ 1 2 3 4 6 0.1u RS1M 7 8 9 0.1u 10 NC VTH VCS CUVT COVT VC6 VC5 VC4 VC3 COCT VC2 VSS VC1 TS 10K 19 510R 18 1N4148 17 1K 16 15 1K 电池6 14 1K 电池5 13 1K 电池4 12 1K 电池3 11 1K 电池2 0.1u 100R 5.1K 510K 10K 103RTC 0.1u 0.1u 0.1u 0.1u B=3435 0.1u RVT H(20K) 0.1u 0.1u 4.7u 0.1u 10M 2M 充电管 VCC DHC 20 电池1 RSE N P- NC VMON HTL6036 5 CTL CHC 放电管 图 1 6 节电池包的 N 型充电管和 N 型放电管的同口典型应用电路图 P+ 1 2 3 4 0.1u RS1M 6 7 8 9 0.1u 10 NC VTH VCS CUVT COVT COCT VSS TS VC6 VC5 VC4 VC3 VC2 VC1 1N4148 100R 18 330R 17 1K 16 1K 电池6 14 1K 电池5 13 1K 电池4 12 1K 电池3 11 1K 电池2 15 0.1u 100R 5.1K 510K 10K 4.7u 0.1u 0.1u 0.1u 103RTC 0.1u 0.1u 0.1u 0.1u B=3435 4.7u 0.1u 10M 2M P- VCC 10K 19 电池1 RVT H(20K) RSE N C- NC VMON DHC HTL6036 5 CTL 20 CHC 放电管 SS34 充电管 图 2 6 节电池包的 N 型充电管和 N 型放电管的 C-分口典型应用电路图 2 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 管脚分布 TSSOP-20 CHC 1 20 CTL VMON 2 19 NC DHC 3 18 VCC VTH 4 17 NC VCS 5 16 VC6 CUVT 6 15 VC5 COVT 7 14 VC4 COCT 8 13 VC3 VSS 9 12 VC2 10 11 VC1 TS 图 3 管脚分布 管脚描述 引脚号 符 号 1 CHC 2 VMON 3 DHC 放电控制 MOS 栅极连接引脚 4 VTH 外部电阻偏置输出引脚，设定和调节保护温度点 5 VCS 充放电过电流检测引脚 6 CUVT 接电容，设置过放电检测延时 7 COVT 接电容，设置过充电和温度检测延时 8 COCT 接电容，设置充放电过流检测延时 9 VSS 10 TS 11 VC1 第一节电池正极、第二节电池负极连接引脚 12 VC2 第二节电池正极、第三节电池负极连接引脚 13 VC3 第三节电池正极、第四节电池负极连接引脚 14 VC4 第四节电池正极、第五节电池负极连接引脚 15 VC5 第五节电池正极、第六节电池负极连接引脚 16 VC6 第六节电池正极连接引脚 17 NC 18 VCC 3 描 述 充电控制 MOS 栅极连接引脚 负载和充电器检测引脚 接地引脚 接负温度系数热敏电阻，温度检测 芯片电源，第六节电池正极连接引脚 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 19 NC 20 CTL 充放电管外部控制输入引脚 产品说明 产品名称 过充电保 护阈值 VOVP 过充电保 护解除阈 值 VOVR 过放电 保护阈 值 VUVP 过放电保 护解除阈 值 VUVR 第一级放 电过流保 护阈值 VDOCP1 充电过流保 护阈值 VCOCP HTL6036AAA 4.25 ±0.025V 4.10 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -100mV ±10mV HTL6036AAB 4.30 ±0.025V 4.15 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV HTL6036AAC 4.25 ±0.025V 4.10 ±0.025V 2.8 ±0.08V 3.1 ±0.08V 0.05 ±0.005V -20mV ±10mV HTL6036AAD 4.20 ±0.025V 4.05 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -100mV ±10mV HTL6036AAE 3.85 ±0.025V 3.70 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6036AAF 3.65 ±0.025V 3.50 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -100mV ±10mV *HTL6036AAG 4.40 ±0.025V 4.25 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6036AAH 4.25 ±0.025V 4.10 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6036AAI 4.20 ±0.025V 4.05 ±0.025V 2.8 ±0.08V 3.1 ±0.08V 0.05 ±0.005V -20mV ±10mV 备注： 1、 芯片内部集成其它电压阈值，如果所需产品的阈值不在上表内，请联系我们的销售办 公室。 2、 “*”产品为特殊料号，价格与交期等信息请联系我们的销售办公室。 4 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 订货信息 型号 封装 包装数量 丝印 HTL6036AAAFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAA FXXXXXX HTL6036AABFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAB FXXXXXX HTL6036AACFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAC FXXXXXX HTL6036AADFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAD FXXXXXX HTL6036AAEFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAE FXXXXXX HTL6036AAFFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAF FXXXXXX HTL6036AAGFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAG FXXXXXX HTL6036AAHFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAH FXXXXXX HTL6036AAIFYT20/R6 TSSOP-20 卷盘，3000 PCS L6036AAI FXXXXXX 5 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 绝对最大额定值（环境温度 25℃） 注意：应用不要超过最大额定值，以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。 符号 参数 适用引脚 额定值 VIN_HV 高压引脚输入电压范围 VCC, VCS, TS VSS – 0.3V to VSS+ 30V VIN_LV 低电压引脚输入范围 CUVT, COVT, COCT, VTH VSS – 0.3V to VSS + 5.5V VVMON VMON 引脚输入范围 VMON VSS – 0.3V to VCC + 0.3V VIN_HV2 高电压引脚输入范围 CTL VSS – 0.3V to VCC + 5.5V 电池输入引脚电压范围: VCELL VC(n) to VC(n-1), n=2 to 6; VC1 to VSS VC6, VC5, VC4, VC3, VC2, VC1 -0.3V to +7.0V VCHC CHC 引脚输出电压范围 CHC VCC – 40V to VCC + 0.3V VDHC DHC 引脚输出电压范围 DHC VSS – 0.3V to VCC + 0.3V ESD 性能(人体模型) ±2kV TA 工作温度 -40°C to +85°C TSTG 储藏温度 -40°C to +125°C θ JA 封装的热阻抗(TSSOP20) 110°C/W 备注: 超过这些“绝对最大额定值”可能对设备造成永久性损坏。这些压力等级，只是针对硬件特 定功能操作，不包含其他超过这些指示的推荐工作状况。长时间暴露在绝对最大额定条件下可 能影响器件的可靠性。 6 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 电气参数（环境温度为 25℃） 符号 项目 说明 最小值 典型值 最大值 单位 3.65V ~ 4.4V (步长 50mV) VOVP - 0.025 VOVP VOVP + 0.025 V 过充电和过放电保护阈值 VOVP 过充电保护阈值 VOVP_HYS 过充电解除迟滞电压 VOVR 过充电解除阈值 VOVR = VOVP – VOVP_HYS VUVP 过放电保护阈值 2.1V ~ 2.8V（步长 0.1V） VUVP_HYS 过放电解除迟滞电压 VUVR 过放电解除阈值 VCOCP 充电过流保护阈值 0.15 VOVR - 0.025 VUVP - 0.080 VOVR VUVP V VOVR + 0.025 VUVP + 0.080 0.3 VUVR = VUVP + VUVP_HYS VUVR - 0.080 VCOCP - 10 VUVR VCOCP V V V VUVR + 0.080 VCOCP + 10 V mV 放电过流和短路保护 VDOCP1 1 级放电过流保护阈值 50mV、100mV VDOCP2 2 级放电过流保护阈值 100mV、250mV VSCP 短路保护阈值 200mV、500mV 0.9 × VDOCP1 0.9 × VDOCP2 0.9 × VSCP VDOCP1 VDOCP2 VSCP 1.1 × VDOCP1 1.1 × VDOCP2 1.1 × VSCP mV mV mV 放电高温保护和充电高温保护 根据 RVTH 设定 TDOTP 放电高温保护阈值 TDOTP_HYS 放电高温解除迟滞值 TDOTR 放电高温解除阈值 TDOTR = TDOTP – TDOTP_HYS TDOTR – 5 TDOTR TDOTR + 5 °C TCOTP 充电高温保护阈值 根据 RVTH 设定 TCOTP – 5 TCOTP TCOTP + 5 °C TCOTP_HYS 充电高温解除迟滞值 TCOTR 充电高温解除阈值 TCOTR = TCOTP – TCOTP_HYS TCOTR – 5 TCOTR TCOTR + 5 °C TDUTP 放电低温保护阈值 根据 RVTH 设定 TDUTR – 5 TDUTR TDUTR + 5 °C TDUTP_HYS 放电低温解除迟滞值 TDUTR 放电低温解除阈值 TDUTR = TDUTP + TDUTP_HYS TDUTR – 5 TDUTR TDUTR + 5 °C TCUTP 充电低温保护阈值 根据 RVTH 设定 TCUTR – 5 TCUTR TCUTR + 5 °C TCUTP_HYS 充电低温解除迟滞值 TCUTR 充电低温解除阈值 TCUTR = TCUTP + TCUTP_HYS TCUTR – 5 TCUTR TCUTR + 5 °C VIN_DSG 放电状态检测电压 VCS > VIN_DSG 时电池包被认为是 放电状态；否则，电池包被认为 是充电状态 2 4 6 mV 7 HUATECH SEMICONDUCTOR TDOTP – 5 TDOTP TDOTP +5 15 °C °C 5 °C 10 °C 5 °C CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 符号 项目 说明 最小值 典型值 最大值 单位 外部可编程的保护和解除延迟时间 tOVP 过压保护延迟时间 CCOVT = 0.1uF 0.7 1.0 1.3 S tUVP 欠压保护延迟时间 CCUVT = 0.1uF 0.7 1.0 1.3 S tUV_PD 欠压断电延迟时间 CCUVT = 0.1uF 4.3 6.2 8.1 S tDOCP1 1 级放电过流保护延迟时间 CCOCT = 0.1uF 0.7 1.0 1.3 S tDOCP2 2 级放电过流保护延迟时间 CCOCT = 0.1uF 0.07 0.1 0.13 S tSCP 短路保护延迟时间 100 250 500 μS tCOCP 充电过流保护时间 CCOCT = 0.1uF 300 450 600 mS tTDET 温度检测周期 CCOVT = 0.1uF 0.7 1.0 1.3 S 30 V 电源(VCC) VCC 输入电压 IVCC_NOR 电源电流 4.0 IVCC_PD VPOR 芯片复位电压 VVCC_CHGINI 起始充电的 VCC 电压 VVREGH 放电管的驱动电压 正常状态, VCELL = 3.5V 27 32 μA 断电状态, VCELL = 1.8V 0.6 1.0 μA 4.8 6.0 V 1.8 2.2 2.8 V 9.0 10.5 12 V VCC – 0.5 V 5.4 μA +0.5 μA VCC > VVREGH + 1V VCC < VVREGH + 1V VCC – 1.5 VCC – 1 电池输入(VC6, VC5, VC4, VC3, VC2, VC1) IVC6 VC6 正常状态电流 IVCX VC(n)正常状态电流, n=1 to 5 4.8 VCELL = 3.5V -0.5 输入电压(CTL) VCTLH CTL 输入电压，高 VCTLL CTL 输入电压，低 V VCC – 0.1 VCC – 0.5 V 驱动电路(CHC, DHC) VCELL = 3.5V, VCHC = VCC – 3V 3 6 9 CHC 引脚流出电流 ICHC VDHCH DHC 引脚输出电压 VDHCL 8 HUATECH SEMICONDUCTOR μA VCELL =VOVP+0.2V,VCHC=VCC–3V Hi-Z μA VCS = 0V VVREGH V VCS ≥ VDOCP1 0.4 V CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 功能描述 1、过充电状态 当任何一节电池电压高于 VOVP 且时间持续 tOVP 或更长，HTL6036 的 CHC 引脚将变成高阻态。 解除条件：当所有的电池电压变成 VOVR 或者更低。 2、过放电状态 当任何一节电池电压低于 VUVP 且时间持续 tUVP 或更长，DHC 引脚电压变 成 VSS，放电管关闭停止放电。 解除条件：所有的电池电压均变为 VUVR 或更高并且 VMON 引脚电压低于 1.5V(也就是负载移除或充电器连接)。 3、断电状态 在过放电状态持续 tUV_PD 或更长，HTL6036 将进入断电状态。此时消耗的 电流为 IVCC_PD 或更低，CHC 引脚输出等于 VCC 电压，DHC 引脚输出为 0V。 解除条件：充电器连接使得 VMON 引脚电压比 VCC 低 3V 以上。 4、充电过流状态 充电电流过大且 VCS > VCOCP 并持续了一段时间 tCOCP，CHC 引脚输出高阻， 充电控制 MOS 管关断。 解除条件：充电器移除使得 VMON 引脚电压比 VSS 高 0.1V 以上。 5、放电过流状态 HTL6036 有 3 个放电过流检测级别(VDOCP1, VDOCP2 & VSCP)且每个放电过流 级别有相应的过流检测延迟时间(tDOCP1, tDOCP2 & tSCP)。 当放电电流高于规定值(VCS 引脚电压高于 VDOCP1)并且时间持续 tDOCP1 或 更长，HTL6036 进入放电过流状态，DHC 引脚输出低电平来关断放电管停止放 电。2 级过流检测(VDOCP2)和 2 级过流检测延迟时间(tDOCP2)的操作与 1 级过流检 测(VDOCP1 & tDOCP1)相同。 解除条件：充电器连接或负载移除使得 VMON 引脚电压低于 1.5V。 6、高温或低温状态 放电状态下当电池包的温度高于 TDOTP 或低于 TDUTP 并且状态时间持续 2 倍 的 tTDET 或更长，DHC 引脚电压变为低电平并且 HTL6036 的 CHC 引脚变成高阻 态。 解除条件：电池包的温度恢复。 充电状态下当电池包温度高于 TCOTP 或低于 TCUTP 并且时间持续 4 倍的 tTDET 或更长,HTL6036 的 CHC 引脚变成高阻态，充电管将被关闭停止充电。 解除条件：电池包的温度恢复。 9 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 7、0V 电池充电功能 电池充电使能只要 HTL6036 电源引脚 VCC 电压高于起始充电阈值电压 VVCC_CHGINI，充电管栅极控制引脚 CHC 就能够输出电流，来开启充电管给电池 包充电，即便是其中有电池芯电压降低到 0V。 8、断线保护功能 HTL6036 芯片检测到管脚 VC1、VC2、VC3、VC4、VC5、VC6 中任意一 根或者多根与电芯的连线断开，CHC 引脚输出高阻态，DHC 输出低电平，停止 电池包的充放电。 9、CTL 引脚 HTL6036 有一个控制引脚。CTL 用来控制 CHC 引脚的输出电流以及 DHC 引脚的输出电压。CTL 引脚的优先级高于芯片内部的保护电路。 表 1 由 CTL 引脚设定的情况 CTL 引脚 CHC 引脚 DHC 引脚 高电平 正常状态*1 正常状态*1 浮空 高阻态 低电平 低电平 高阻态 低电平 *1：工作状态由电压检测电路决定 10 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a HTL6036 Data Sheet 6 节锂电池保护 IC 封装信息 20-Lead TSSOP Package Outline Diagram 重要提示 随着产品的改进，华泰(Huatech)有权对所提供的产品进行相应的修改、增强、改进或其它变更。 客户在使用华泰产品前，可联系华泰对应的销售办事处或代理商渠道获取最新的规格书（Datasheet） 和相关信息,并以此为依据确认所使用产品规格，此约束条件同样适用于购买合同的执行流程。 华泰保证其所销售的产品性能符合产品规格书所描述的适用范围，并以此为依据对所有参数进行 严格测试，以保证其产品品质。 11 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-11.1.a
