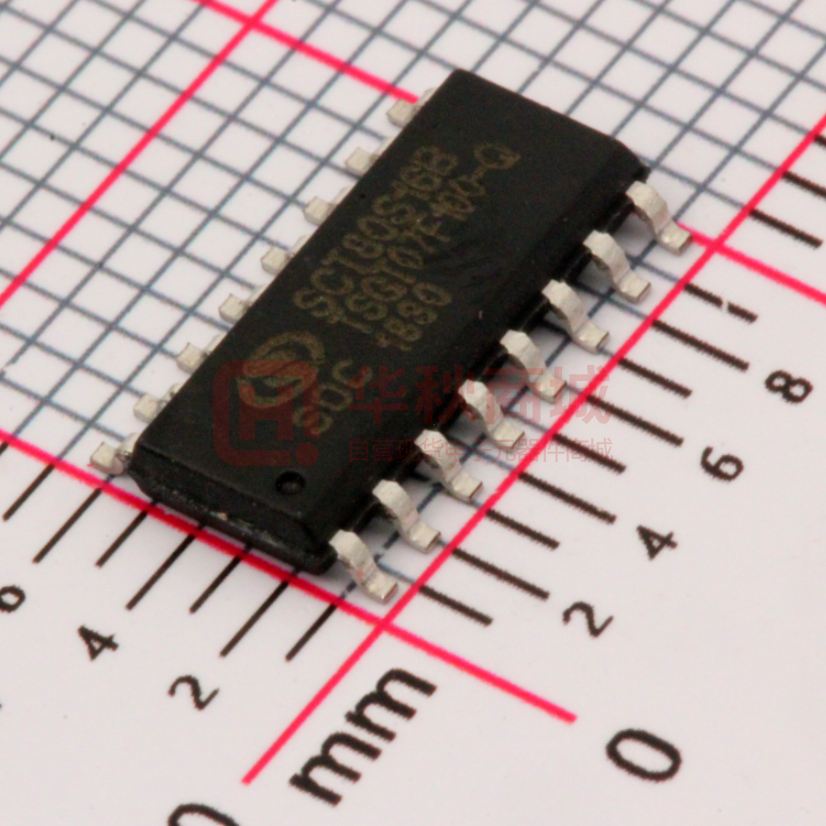

SCT80S16B

SCT80S16B

  • 厂商:

    SOC(赛元)

  • 封装:

    SOP16_150MIL

  • 描述:

    电容触摸传感器芯片 SOP-16 3~5.5V Digital 8mA

  • 数据手册
  • 价格&库存
SCT80S16B 数据手册
SinOne SCT80S16B 10V CS 8 通道触控按键专用 IC 目录 目录.......................................................................................................................................... 1 1 总体描述 ............................................................................................................................... 3 2 主要功能和优势 ..................................................................................................................... 3 2.1 功能 ............................................................................................................................................................ 3 2.2 优势 ............................................................................................................................................................ 3 3 管脚定义 ............................................................................................................................... 3 3.1 管脚配置 .................................................................................................................................................... 3 3.2 管脚定义 .................................................................................................................................................... 4 4 电气性能 ............................................................................................................................... 4 4.1 推荐工作条件 ............................................................................................................................................. 4 4.2 直流电气特性 ............................................................................................................................................. 4 5 封装信息 ............................................................................................................................... 5 6 应用设计指南 ........................................................................................................................ 6 6.1 未使用通道处理 ......................................................................................................................................... 6 6.2 邻键距离 .................................................................................................................................................... 6 6.3 通讯输出选择 ............................................................................................................................................. 6 6.3.1 通讯输出选择 OUTS........................................................................................................................ 6 6.3.2 灵敏度设置和键值读取格式 ............................................................................................................. 6 7 注意事项 ............................................................................................................................... 9 7.1 典型应用电路 ............................................................................................................................................. 9 7.2 电路 Check List ........................................................................................................................................ 9 7.3 电源要求 .................................................................................................................................................... 9 7.4 PCB 布局 ................................................................................................................................................... 9 7.5 PCB 布线 ................................................................................................................................................. 10 7.6 PCB 参考图 ............................................................................................................................................. 10 Page 1 of 11 V 1.1 http://www.socmcu.com SinOne SCT80S16B 10V CS 8 通道触控按键专用 IC 7.7 触控面板材料选择 .................................................................................................................................... 10 8 规格更改记录 ...................................................................................................................... 11 Page 2 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 1 总体描述 SCT80S16B 是一颗有 8 个触控通道,带 UART/IIC 通讯接口的触控专用 IC,用户可通过 UART/IIC 通讯来设 置灵敏度。此 IC 具有工业级规格,拥有 4KV EFT 和 6KV 接触 ESD 能力,可顺利通过 3V 动态和 10V 静态 CS 测 试,是用户高性能触控按键方案的首选。非常适合应用于大小家电、安防、工控等应用场合。 2 主要功能和优势 2.1 功能           工作电压:3.3V ~ 5.5V 工作温度:-40 ~ 85℃ 触控按键通道:8 通道,最多支持两个按键同时被按下 触控按键输出通讯协议:UART/IIC 输出 灵敏度调节:UART/IIC 通讯调节 上电 2s 内可通过 UART/IIC 通讯来设置触控通道灵敏度等级 覆盖物厚度:0 ~ 10mm 有效触摸反应时间:小于 100ms 允许按键长按时间为 10S 封装:SOP16 2.2 优势     发明专利,业界独创; 完美触控按键操作体验; 用户根据需要设置灵敏度; 超强抗干扰能力,4KV EFT、6KV ESD、10V CS。 3 管脚定义 3.1 管脚配置 1 16 TK0 C 2 15 TK1 VSS 3 14 TK2 SCK 4 13 TK3 RXD 5 12 TK4 TXD/SDA 6 11 TK5 OUTS 7 10 TK6 NC 8 9 TK7 SCT80S16B VDD SCT80S16B 管脚配置图 Page 3 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 3.2 管脚定义 管脚编号 管脚名称 管脚类型 Power 功能说明 电源 1 VDD 2 C 3 VSS Power 4 SCK I IIC 通信时钟线;建议串接几十欧的电阻 5 RXD I UART 接收数据线;建议串接几十欧的电阻 6 TXD/SDA 7 OUTS I 8 NC O 通讯输出方式选择; 接地:IIC; 悬空或接 VDD:UART。 悬空 9 TK7 I 触控按键 7,不用时接地 10 TK6 I 触控按键 6,不用时接地 11 TK5 I 触控按键 5,不用时接地 12 TK4 I 触控按键 4,不用时接地 13 TK3 I 触控按键 3,不用时接地 14 TK2 I 触控按键 2,不用时接地 15 TK1 I 触控按键 1,不用时接地 16 TK0 I 触控按键 0,不用时接地 Cadj I/O 接 103 电容到地 接地 UART 发送/IIC 通信数据线;建议串接几十欧的电阻 4 电气性能 4.1 推荐工作条件 符号 VDD TA 参数 工作电压 工作环境温度 TSTG 储存温度 最小值 3.3 -40 最大值 5.5 85 UNIT V -55 125 ℃ ℃ 4.2 直流电气特性 (VDD = 5V,TA = +25℃,除非另有说明) 符号 Iop VIH VIL IOL IOH Page 4 of 11 参数 工作电流 输入高电压 输入低电压 灌电流 输出高的电流 最小值 0.7VDD -0.5 - 典型值 8.0 43 5.5 最大值 VDD+0.5 0.3VDD - 单位 mA V V mA mA 测试条件 5V VPin=0.8V VPin=4.7V V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 5 封装信息 SOP 16L(150mil) 外形尺寸 单位:毫米 e1 ~ ~ HE 9 E 16 £c 1 b L 8 Detail F e1 Seating Plane y 符号 See Detail F 最小 mm(毫米) 正常 最大 A - - 1.75 A1 0.05 - 0.225 A2 1.30 1.40 1.50 b 0.39 - 0.48 C 0.21 - 0.26 D 9.70 9.90 10.10 E 3.70 3.90 4.10 HE 5.80 6.00 6.20 1.27(BSC) e L 0.50 LE  Page 5 of 11 LE A1 e D S A A2 c D - 0.80 1.05(BSC) 0 - 8 V1.1 http://www.socmcu.com SinOne SCT80S16B 10V CS 8 通道触控按键专用 IC 6 应用设计指南 6.1 未使用通道处理 如果用户只使用其中部分通道,则其余通道要接地。 6.2 邻键距离 高灵敏度下,为减小通道之间的相互影响,请确保邻键的间距要大于弹簧直径。 6.3 通讯输出选择 6.3.1 通讯输出选择 OUTS 1、 0:IIC; 2、 1:UART。 6.3.2 灵敏度设置和键值读取格式 1、 IIC 方式: ① ② ③ ④ SCT80S16B 为 Slave Mode; 通讯速度 10Kbps 以内; 读、写均从高位开始(Bit7~Bit0); 主控通过通讯设置触控灵敏度等级。 在 IC 上电后 2s 内用户可通过 IIC 通讯来设置每个触控通道的灵敏度等级,用户只需要通过通讯设置一次灵敏 度,以后重新上电不需要重新设置,IC 会保持原来设置好的灵敏度等级,如果用户想修改灵敏度可以在 IC 上电 2s 内重新进行设置。 如下是通过 IIC 通讯来设置触控灵敏度等级的命令格式: 主机—>触控 IC:固定为 11 个 Byte,与用户选择的 TK 通道数无关 … Byte10 命令字 Byte0 Byte1 Byte2 Byte8 Byte9 … 含义 IICWrite Sensitivity0 Sensitivity1 Sensitivity7 Checksum IICRead IICWrite:主机向从机发送写数据命令,固定为 0x70; Sensitivity0:TK0 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级;数值越大灵敏度越低; Sensitivity1:TK1 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级; Sensitivity7:TK7 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级; Checksum:灵敏度等级设置检验和(Byte1-Byte8 的校验和),触控 IC 在收到灵敏度等级设置信息后会对 数据进行校验并返回 1 个 Byte 的校验信息; IICRead:主机向从机发送读数据命令,固定为 0x71。 触控 IC—>主机:1 个 Byte Byte0 数据 Status 含义 Status:触控 IC 在收到主机的灵敏度设置信息和读数据命令后,会向主机发送 1 个 Byte 的校验信息,回复 0x53 说明灵敏度设置成功,用户可停止对灵敏度的设置;如果触控 IC 回复 0x49,或者回复其它数据此时说明 IC 收到了错误的灵敏度设置信息,用户需要重新发送灵敏度设置信息,直到触控 IC 回复 0x53 为止。 如下图是灵敏度设置波形,其中 0x70 是主机向从机写数据命令,0x01 是 TK0 的灵敏度等级,0x08 是 TK1 的灵敏度等级,0x0F 是 TK2 的灵敏度等级,0x03 是 TK3 的灵敏度等级,0x0E 是 TK4 的灵敏度等级,0x04 是 TK5 的灵敏度等级,0x0C 是 TK6 的灵敏度等级,0x02 是 TK7 的灵敏度等级,0x3B 是灵敏度等级的校验和, 0x71 是主机向从机读数据命令,0x53 是触控 IC 回复的校验信息,回复 0x53 说明触控 IC 已经收到了正确的设置 信息,此时用户可停止对灵敏度的设置。 Page 6 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 注意:校验成功后触控 IC 会根据当前命令进行设置,如果触控 IC 在上电 2s 内都无法收到正确的设置信息, IC 会保持以前的灵敏度设定值,如果用户从来没有设置过灵敏度,IC 默认选择第 8 等级灵敏度。如果在 IC 上电 2s 后用户再发送灵敏度设置信息,此时 IC 将不会回复任何信息。灵敏度等级设置信息的长度与用户使用的 TK 通 道个数无关,固定为 8 个 Byte,当用户使用的 TK 通道数小于 8 个时,用户也应该依次将 TK0-TK7 的灵敏度等 级写入,不使用的通道用户可以设置任意值,建议设置为 0x0F。 ⑤ 主控读取键值通讯格式: 数据位 含义 a) b) 主控给出 Start 信号; 主控产生 7 位地址位和一个读写选择位(0x71),通过判断 SCT80S16B 的回应 ACK 信号是否 正常,来确定从机是否接收到了有效的地址请求; c) 主控从 SCT80S16B 读取 2 个 Byte 的按键信息: Bit7 TK7 Bit6 TK6 Bit5 TK5 Bit4 TK4 Bit3 TK3 Bit2 TK2 Bit1 TK1 Bit0 TK0 触控按键状态码 1:有键;0:无键 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 数据位 含义 校验码:反码校验 注意:主控每读取 1 个 Byte 的数据后必须回应 ACK 信号,然后再读取下一个 Byte 的数据,在读取完 2 个 Byte 的数据后主控应给出 ACK 信号和 STOP 信号。如下图所示即为一次按键信息传输的波形。主控发送 0x71 读 取从机数据,从机回复 2 个 Byte 数据。 建议主控芯片采用以 30-50ms 左右为周期读取键值,读到的键值校验正确之后,确认为某个按键被按下或松 开。 2、 UART 方式: ① 波特率:9600bps,10 位全双工异步通信,1 位起始位,8 位数据位和 1 位停止位; ② 触控通道灵敏度等级设置: 在 IC 上电后 2s 内用户可通过 UART 通讯来设置每个触控通道的灵敏度等级,用户只需要通过通讯设置一次 灵敏度,以后重新上电不需要重新设置,IC 会保持原来设置好的灵敏度等级,如果用户想修改灵敏度可以在 IC 上 电 2s 内重新进行设置。 如下是通过 UART 通讯来设置触控灵敏度等级的命令格式: 主机—>触控 IC:固定 10 个 Byte,与用户选择的 TK 通道数无关 Byte0 Byte1 Byte2 … Byte8 Byte9 命令字 Command Sensitivity0 Sensitivity1 … Sensitivity7 Checksum 含义 Command:灵敏度设定命令,固定为 0x43; Sensitivity0:TK0 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级;数值越大灵敏度越低; Sensitivity1:TK1 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级; Sensitivity7:TK7 通道的灵敏度等级设定,取值范围 01-0F 共 15 个等级; Checksum:灵敏度等级设置检验和(Byte1-Byte8 的校验和),触控 IC 在收到灵敏度等级设置信息后会对 Page 7 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 数据进行校验并返回 1 个 Byte 的校验信息。 触控 IC—>主机:1 个 Byte Byte0 数据 Status 含义 Status:校验成功后触控 IC 回复 0x53,此时说明灵敏度设置成功,用户可停止对灵敏度的设置;校验失败触 控 IC 回复 0x49,此时用户需要重新发送灵敏度设置信息,直到触控 IC 回复 0x53 为止。 如下图是灵敏度设置波形,其中 0x43 是灵敏度设定命令,0x01 是 TK0 的灵敏度等级,0x08 是 TK1 的灵敏 度等级,0x0F 是 TK2 的灵敏度等级,0x03 是 TK3 的灵敏度等级,0x0E 是 TK4 的灵敏度等级,0x04 是 TK5 的 灵敏度等级,0x0C 是 TK6 的灵敏度等级,0x02 是 TK7 的灵敏度等级,0x3B 是灵敏度等级的校验和,0x53 是触 控 IC 回复的校验信息,回复 0x53 说明触控 IC 已经收到了正确的设置信息,此时用户可停止对灵敏度的设置。 注意:校验成功后触控 IC 会根据当前命令进行设置,如果触控 IC 在上电 2s 内都无法收到正确的设置信息, IC 会保持以前的灵敏度设定值,如果用户从来没有设置过灵敏度,IC 默认选择第 8 等级灵敏度。如果在 IC 上电 2s 后用户再发送灵敏度设置信息,此时 IC 将不会回复任何信息。灵敏度等级设置信息的长度与用户使用的 TK 通 道个数无关,固定为 8 个 Byte,当用户使用的 TK 通道小于 8 个时,用户也应该依次将 TK0-TK7 的灵敏度等级 写入,不使用的通道用户可以设置任意值,建议设置为 0x0F。 ③ 触控键值读取过程: 第一步,主控读键值命令 1 个 Byte: Bit7 Bit6 Bit5 数据位 0 0 0 含义 Bit4 1 Bit3 0 Bit2 0 Bit1 0 Bit0 1 Bit2 TK2 Bit1 TK1 Bit0 TK0 读键值命令:0x11 第二步,SCT80S16B 回复键值 2 个 Byte: Bit7 Bit6 Bit5 数据位 TK7 TK6 TK5 含义 Bit4 TK4 Bit3 TK3 触控按键状态码:1:有键;0:无键 Bit5 Bit4 Bit3 Bit2 Bit7 Bit6 Bit1 Bit0 数据位 含义 校验码:反码校验 建议主控芯片采用以 30-50ms 左右为周期读取键值,读到的键值校验正确之后,确认为某个按键被按下或松 开。 Page 8 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 7 注意事项 7.1 典型应用电路 VCC U1 A/10uF/16V 1 2 C1 GND C2 Cadj 104 103 3 100R*3 4 5 6 7 8 外接通信口 VDD VDD C VSS SCK RXD TXD/SDA OUTS NC TK0 TK0 TK1 TK2 TK3 TK4 TK5 TK6 TK7 16 15 14 13 12 11 10 9 510R*8 TK1 TK2 TK3 SCT80S16B R12 2K TK4 R13 2K TK5 VSS TK6 OUTS:I2C/UART TK7 7.2 电路 CHECK LIST 序 号 1 2 3 4 5 类别 VDD 引脚上的去耦电 容 C2 参考电容 Cadj 通讯接口选择 OUTS CS 测试 未使用的触控通道引 脚 建议/备注 将 10 μF 和 0.1 μF 电容并连 连接 103 电容到 VSS、X7R 或 NPO 电容 R12/R13 二选一: 1、如选中 R12,则 R13 断开,反之亦然;R13 选中时,可用 0Ω 代替图中的 2K 电阻,即直接接地; 2、OUTS 为 L,通讯接口为 IIC 通讯; 3、OUTS 为 H,通讯接口为 UART 通讯; 150KHz~80MHz 3V 动态,10V 静态 接地 7.3 电源要求 电源需要采用三端稳压 IC、RC 滤波、LC 滤波等电路来防止交流纹波干扰,以保证系统的稳定性能。 7.4 PCB 布局 1. 芯片及匹配电阻位置 在 PCB 板空间允许的情况下,应尽量将触控芯片放置在触控板的中间,使 IC 的每个感应通道的引脚到触控 按键的距离差异最小;匹配电阻(建议选择 510 欧)应尽量靠近触控芯片放置。 2. 电源电路及参考电容 Cadj ① 电源线应先经过电容滤波(电解电容+104 瓷片电容)之后再接入 IC 的 VDD 脚,也可将电解电容改为钽 电容,容值不小于 10uF,104 瓷片电容在布局时应紧靠 IC 的 VDD 以及 VSS 引脚; Page 9 of 11 V1.1 http://www.socmcu.com SinOne SCT80S16B 10V CS 8 通道触控按键专用 IC ② 参考电容 Cadj 布局时应紧靠 IC 的 C 引脚及 VSS 引脚,注意 Cadj 的地接到 104 电容的后面,即参考电 容 Cadj 更靠近 IC。如下图: 7.5 PCB 布线 1、 触控走线尽量短和细(建议 7~15mil),同一条走线尽量不要使用过孔和跳线,若有使用,建议不超过两 个; 2、 多 KEY 走线时,走线长度尽量做到差异最小(IC 放置在多 KEY 的中心位置); 3、 触控走线彼此间的间距尽量大,尽可能的保证在两倍线宽以上; 4、 触控走线尽量避开其它元器件、大电流和高频信号线(IIC、SPI、RF 等高频信号线),在没办法避免的 情况下,让两者垂直走线,不能走平行线,或者在两者之间加地线隔离; 5、 感应按键的投影面强烈建议不放置元器件或走其他的信号线;若是铜箔式感应按键应敷阻焊油、不露铜。 7.6 PCB 参考图 7.7 触控面板材料选择 1、 触控面板的材料必须是绝缘的或者是非导电性的,避免使用金属及含碳等导电材料; 2、 同一触控灵敏度等级下,触控面板的厚度越大,触控的灵敏度越低,信噪比也越低;使用亚克力材料时, 建议材料厚度在 3~6mm; 3、 触控面板材料的介电常数过小,触控按键感应的灵敏度会变差,此时可减小灵敏度等级,以增大触控灵敏 度;反之,若介电常数过大,触控按键易发生误动作,此时可增大灵敏度等级,以减小触控灵敏度。 Page 10 of 11 V1.1 http://www.socmcu.com SCT80S16B SinOne 10V CS 8 通道触控按键专用 IC 8 规格更改记录 版本 V1.1 V1.0 Page 11 of 11 记录 修改页眉和 CS 说明 初版 日期 2018 年 7 月 2018 年 3 月 V1.1 http://www.socmcu.com
