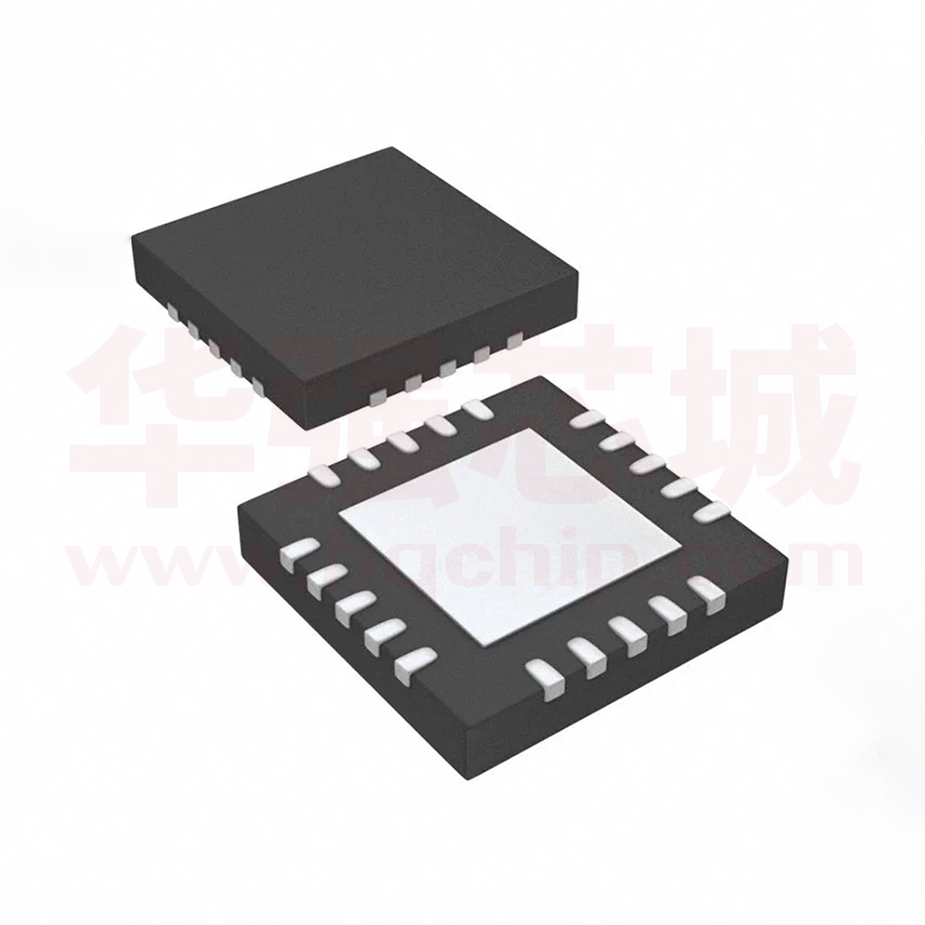

SC92F7422Q20U

SinOne SC92F7423/7422/7421/7420 高速 1T 8051 内核 Flash MCU ，512 bytes SRAM ，16 Kbytes Flash，128 bytes 独立 EEPROM，12 位 ADC，6 路独立 8 位 PWM，3 个定时器，2 个 SSI 接口 ，Check Sum 校验 模块，STOP 电流 8)); //写入 IAP 目标地址高位值 IAPADL = (unsigned char)IAP_Add; //写入 IAP 目标地址低位值 IAPKEY = 0xF0; //此值可根据实际调整；需保证本条指令执行后到对 IAPCTL 赋值前， //时间间隔需小于 240（0xf0）个系统时钟，否则 IAP 功能关闭; // 开启中断时要特别注意 IAPCTL = 0x0A; //执行 IAP 写入操作，1ms@16M/8M/4M/1.33M; _nop_(); //等待(至少需要 8 个_nop_()) _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); IAP 读操作 C 的 Demo 程序： IAPADE = 0x00; IAP_Data = *( POINT+IAP_Add); //选择 Code 区域 //读取 IAP_Add 的值到 IAP_Data 注意：Code 区域内的 IAP 操作有一定的风险，需要用户在软件中做相应的安全处理措施，如果操作不当可能 会造成用户程序被改写！除非用户必需此功能(比如用于远程程序更新等)，不建议用户使用。 Page 75 of 89 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 18 CHECK SUM 模块 SC92F742X 内建了 1 个 check sum 模块，可用来实时生成程序代码的 16 位 check sum 值，用户可利用此 check sum 和理论值比较，监测程序区的内容是否正确。 注意：check sum 值是整个程序区的数据累加和，即 0000H~3FFDH 地址单元所有的数据。若地址单元中有 用户上次操作后的残留值，会导致 check sum 值与理论值不符。因此，建议用户对整片 code 区域进行擦除或写 0 操作后再烧录代码以保证 check sum 值与理论值一致。 18.1 CHECK SUM 校验操作相关寄存器 CHKSUML (FCH) Check Sum 结果寄存器低位(读/写) 7 6 5 4 3 位编号 CHKSUML[7:0] 符号 读/写 读/写 读/写 读/写 读/写 读/写 0 0 0 0 0 上电初始值 位编号 7~0 位符号 CHKSUML [7:0] 读/写 0 读/写 0 2 1 0 读/写 0 读/写 0 读/写 0 本 版 说明 Check Sum 结果寄存器高位 预 Page 76 of 89 位符号 CHKSUMS 读/写 0 Check Sum 结果寄存器低位 OPERCON (EFH) 运算控制寄存器(读/写) 7 6 位编号 符号 读/写 x x 上电初始值 位编号 0 0 览 位符号 CHKSUMH [7:0] 1 说明 CHKSUMH (FDH) Check Sum 结果寄存器高位(读/写) 7 6 5 4 3 位编号 CHKSUMH[7:0] 符号 读/写 读/写 读/写 读/写 读/写 读/写 0 0 0 0 0 上电初始值 位编号 7~0 2 5 x 4 x 3 x 2 x 1 x 0 CHKSUMS 读/写 0 说明 Check sum 运算开始触发控制（Start） 对此 bit 写 “1”, 开始做一次 check sum 计算。此位只可写入 1 有效。 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 19 电气特性 19.1 极限参数 符号 VDD/VSS Voltage ON any Pin TA TSTG 参数 直流供电电压 任一管脚输入/输出电压 最小值 -0.3 -0.3 最大值 5.5 VDD+0.3 UNIT V V 工作环境温度 -40 85 ℃ 储存温度 -55 125 ℃ 19.2 推荐工作条件 符号 VDD VDD TA 参数 工作电压 工作电压 工作环境温度 最小值 2.9 2.4 -40 最大值 5.5 5.5 85 系统时钟频率 16MHz 8/4/1.33MHz - UNIT V V ℃ 19.3 直流电气特性 符号 本 (VDD = 5V，TA = +25℃，除非另有说明) 参数 最小值 典型值 最大值 单位 测试条件 - 8.0 5.8 4.7 4.0 0.7 1.0 mA mA mA mA μA fSYS=16MHz fSYS=8MHz fSYS=4MHz fSYS=1.33MHz - 7 - mA - 7 10 μA - 6 10 μA 输入高电压 输入低电压 输入高电压 输入低电压 输出低电流 输出低电流 输出高电流 P1/P5 输出高电流 P1/P5 输出高电流 P0/P2 0.7VDD -0.3 0.8VDD -0.2 - 40 75 20 10 20 VDD+0.3 0.3VDD VDD 0.2VDD - V V V V mA mA mA mA mA 输出高电流 P0/P2 - 10 - mA WDT 电流 IO 口特性 VIH1 VIL1 VIH2 VIL2 IOL1 IOL2 IOH1 IOH2 IOH3 Page 77 of 89 览 IWDT IIDL1 预 IBTM 工作电流 工作电流 工作电流 工作电流 待机电流 (Power Down 模式) 待机电流 (IDLE 模式) Base Timer 工作电流 Iop1 Iop2 Iop3 Iop4 Ipd1 版 电流 BTMFS[3:0]= 0111 每 2.0 秒产生一个 中断 WDTCKS[2:0]= 000 WDT 溢 出 时 间 500ms 施密特触发输入: RST/tCK/SCK VPin =0.4V VPin =0.8V VPin=4.3V VPin=4.7V VPin=4.3V Pxyz=0,IOH 等级 0 VPin=4.3V Pxyz=1,IOH 等级 1 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 输出高电流 P0/P2 - 5.3 - mA 输出高电流 P0/P2 - 2 - mA 输出高电流 P0/P2 - 10 - mA 输出高电流 P0/P2 - 4.7 - mA 输出高电流 P0/P2 - 2.4 - mA 输出高电流 P0/P2 - 1 - mA - 33 - k 2.38 2.40 2.42 V 最小值 典型值 最大值 单位 - 5.8 4.3 3.6 3.2 0.6 1 mA mA mA mA μA 版 IOH4 高速 1T 8051 内核 Flash MCU - 5 - mA 0.7VDD -0.3 0.8VDD -0.2 - 32 54 7 55 VDD+0.3 0.3VDD VDD 0.2VDD - V V V V mA mA mA k 2.38 2.40 2.42 V RPH1 上拉电阻 做为 ADC 参考电压的内部基准 2.4V VDD24 内部基准 2.4V 电压输出 VPin=4.3V Pxyz=2,IOH 等级 2 VPin=4.3V Pxyz=3,IOH 等级 3 VPin=4.7V Pxyz=0,IOH 等级 0 VPin=4.7V Pxyz=1,IOH 等级 1 VPin=4.7V Pxyz=2,IOH 等级 2 VPin=4.7V Pxyz=3,IOH 等级 3 TA=-40~85℃ (VDD = 3.3V，TA = +25℃，除非另有说明) 符号 参数 测试条件 IIDL2 工作电流 工作电流 工作电流 工作电流 待机电流 (Power Down 模式) 待机电流 (IDLE 模式) fSYS=16MHz fSYS=8MHz fSYS=4MHz fSYS=1.33MHz 览 Iop5 Iop6 Iop7 Iop8 Ipd2 本 电流 预 IO 口特性 VIH3 输入高电压 VIL3 输入低电压 VIH4 输入高电压 VIL4 输入低电压 IOL3 输出低电流 IOL4 输出低电流 IOH5 输出高电流 Pxyz=0 RPH2 上拉电阻 做为 ADC 参考电压的内部基准 2.4V VDD24 内部基准 2.4V 电压输出 施密特触发输入: RST/tCK/SCK VPin =0.4V VPin =0.8V VPin =3.0V TA =-40~85℃ 19.4 交流电气特性 (VDD = 2.4V ~ 5.5V，TA = 25℃，除非另有说明) 符号 TOSC TPOR TPDW TReset fHRC Page 78 of 89 参数 外接 32k 振荡器起振时间 Power On Reset 时间 Power Down 模式唤醒时 间 复位脉冲宽度 RC 振荡稳定性 最小值 - 典型值 1 1 最大值 1 1.5 1.5 单位 s ms ms 测试条件 外接 32k 晶振 18 15.84 16 16.16 us MHz 低电平有效 VDD=2.9~5.5V TA =-20~85 ℃ V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 19.5 ADC 电气特性 (TA = 25℃，除非另有说明) 参数 供电电压 精度 ADC 输入电压 ADC 输入电阻 ADC 转换电流 1 最小值 2.9 GND 1 - 典型值 5.0 12 - 最大值 5.5 VDD 2 单位 V bit V M mA IADC2 ADC 转换电流 2 - - 1.8 mA DNL INL EZ EF EAD TADC1 微分非线性误差 积分非线性误差 偏移量误差 满刻度误差 总绝对误差 ADC 转换时间 - 10 ±2 ±2 ±8 ±1 ±8 - LSB LSB LSB LSB LSB μs TADC2 ADC 转换时间 - 25 - μs 测试条件 GND≤VAIN≤VDD VIN=5V ADC 模块打开 VDD=5V ADC 模块打开 VDD=3.3V VDD=5V VREF=5V ADC Clock = 2MHz ADC Clock = 333kHz 预 览 版 本 符号 VAD NR VAIN RAIN IADC1 Page 79 of 89 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 20 订购信息 封装 SOP28L TSSOP28L QFN28L SOP20L TSSOP20L QFN20L SOP16L SOP8L 包装 管装 管装 盘装 管装 管装 盘装 管装 管装 预 览 版 本 产品编号 SC92F7423M28U SC92F7423X28U SC92F7423Q28R SC92F7422M20U SC92F7422X20U SC92F7422Q20R SC92F7421M16U SC92F7420M08U Page 80 of 89 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 21 封装信息 SC92F7423Q28R 单位：毫米 QFN28(4X4)外形尺寸 D2 PIN 1 CORNER 8 14 K 28 1 15 E E2 7 1 L 21 28 D 本 版 A 览 A2 A3 A1 BOTTOM VIEW 预 SIDE VIEW A 最小 0.7 mm(毫米) 正常 0.75 A1 0 0.02 0.05 A2 - 0.55 - A3 b 最大 0.8 0.203 REF 0.18 0.23 D 4 BSC E 4 BSC e 0.45 BSC 0.28 D2 2.5 2.6 2.7 E2 2.5 2.6 2.7 L 0.25 0.35 0.45 K Page 81 of 89 e PIN 1 I.D. TOP VIEW 符号 22 b 0.35 REF V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7423M28U SOP28L(300mil)外形尺寸 单位：毫米 28 15 e1 HE E ~ ~ L 1 b 14 Detail F e1 Plane D Seating y See Detail F 符号 最小 2.465 A1 0.100 0.150 0.200 A2 2.100 2.300 2.500 b 0.356 0.406 0.456 E HE 版 览 17.750 最大 2.565 0.254(BSC) 17.950 18.150 7.374 7.450 7.574 10.100 10.300 10.500 预 D 本 A mm(毫米) 标准 2.515 C 1.270(BSC) e L 0.764 0.864 0.964 LE 1.303 1.403 1.503  0 - 10 S Page 82 of 89 LE A1 e s A A2 c D 0.745(BSC) V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7423X28U TSSOP28 外形尺寸 单位：毫米 15 E 28 H L 1 14 e1 e b A A1 A2 c D 本 See Detail F 符号 最大 1.200 - 0.150 - 1.000 A1 0.050 A2 0.800 b 0.190 - 0.300 c 0.090 - 0.200 D 9.600 - 9.800 E 6.250 - 6.550 e1 4.300 - 4.500 预 览 版 A 最小 - 0.65(BSC) e L 0.500 - 0.700  1 - 7 H Page 83 of 89 mm(毫米) 正常 - 0.25(TYP) V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7422Q20R 单位：毫米 D e L QFN20(4X4)外形尺寸 N20 N16 E E1 N1 D1 N11 N6 符号 Page 84 of 89 本 版 预 A 览 A2 A1 b A 最小 0.700 mm(毫米) 正常 0.750 最大 0.800 A1 0 - 0.050 A2 0.153 0.203 0.253 b 0.180 0.250 0.300 D 3.900 4.000 4.100 D1 1.900 2.000 2.100 E 3.900 4.000 4.100 E1 1.900 2.000 2.100 e 0.450 0.500 0.550 L 0.390 0.400 0.410 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7422M20U SOP20L(300mil)外形尺寸 单位：毫米 20 11 e1 HE E ~ ~ L 1 10 Detail F e1 e Seating Plane D S b A LE A1 A2 c D y See Detail F A2 2.100 b 0.356 C 最大 2.565 0.150 0.200 2.300 2.500 0.406 0.456 0.254(BSC) D 12.500 12.700 12.900 E 7.400 7.450 7.500 HE 10.206 10.306 10.406 1.27(BSC) e L 0.800 0.864 0.900 LE 1.303 1.403 1.503  0 - 10 S Page 85 of 89 mm(毫米) 正常 2.515 版 0.100 览 A1 预 A 最小 2.465 本 符号 0.660(BSC) V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7422X20U TSSOP20L 外形尺寸 单位：毫米 11 E 20 H L 1 10 e1 e b A A1 A2 c D 符号 mm(毫米) 正常 - 最大 1.200 - 0.150 - 1.000 - 0.300 - 0.200 最小 - A1 0.050 A2 0.800 b 0.190 c 0.090 D 6.400 - 6.600 E 6.250 - 6.550 e1 4.300 - 4.500 预 览 版 A 0.65(BSC) e L 0.500 - 0.700  1 - 7 H Page 86 of 89 本 See Detail F 0.25(TYP) V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7421M16U SOP16L(150mil) 外形尺寸 单位:毫米 e1 ~ ~ HE 9 E 16 £c 1 b L 8 Detail F e1 Seating Plane LE A1 e D S A A2 c D y See Detail F 符号 mm(毫米) 正常 1.600 最大 1.700 A1 0.100 0.150 0.200 A2 1.400 1.450 1.500 b 0.356 0.406 0.470 D S 9.700 版 0.203(BSC) 9.900 10.160 0.505(BSC) E 3.800 3.900 4.000 HE 5.900 6.000 6.100 1.27(BSC) e Page 87 of 89 览 预 C 本 A 最小 1.500 L 0.500 0.660 0.700 LE 0.950 1.050 1.150  0 - 8 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU SC92F7420M08U SOP8L(150mil) 外形尺寸 HE 5 E 8 单位:毫米 z L 1 b 4 L1 D y A A1 e D A2 c Detail F See Detail F Seating Plane 符号 mm(毫米) 正常 1.600 最大 1.700 A1 0.100 0.150 0.200 A2 - 1.450 - b 0.356 0.406 0.510 C 0.143 0.203 0.263 D 4.790 4.840 4.950 E 3.810 3.860 3.950 HE 5.850 6.000 6.150 版 览 预 1.270(BSC) e Page 88 of 89 本 A 最小 1.450 L 0.450 0.600 0.750 L1 0.950 1.050 1.150  0 - 10 V0.3 http://www.socmcu.com SC92F7423/7422/7421/7420 SinOne 高速 1T 8051 内核 Flash MCU 22 规格更改记录 版本 V0.3 V0.2 日期 2018 年 12 月 2018 年 10 月 2018 年 04 月 预 览 版 本 V0.1 记录 增加 SC92F7423Q28R 相关信息 1. C 语言例程中 83H 改为 0x83 2. 更新 TBIE 的 BIT 位描述 3. 更新 GPIO 章节相关描述 4. 更新 TWI 章节的图文描述 5. 更新 OP_HRCR 的描述 初版 Page 89 of 89 V0.3 http://www.socmcu.com
