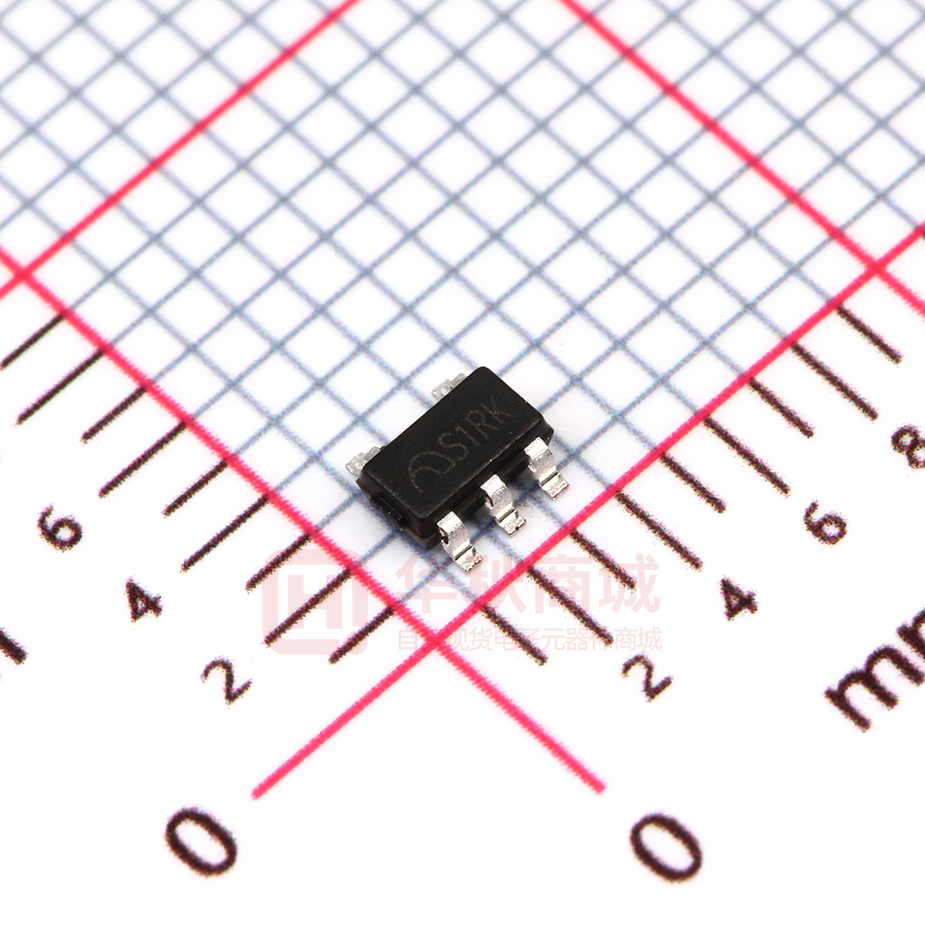

ME6211C28M5G-N

高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 高精度、高纹波抑制比、低噪声、超快响应 LDO 描述： ME6211 系列是以 特点： z z 高精度，高纹波抑制比，低噪音，超快响应 z 低压差线性稳压器。ME6211 系列稳压器稳 z 压器内置固定的参考电压源，误差修正电路， z 限流电路，相位补偿电路以及低内阻的 z MOSFET，达到高纹波抑制，低输出噪音， z 超快响应低压差的性能。 z ME6211 系列兼容体积比钽电容更小的 z 陶瓷电容，而且不需使用 0.1μF 的 By-pass z 电容，更能节省空间。 z ME6211 系列的高速响应特性能应付负 载电流的波动，所以特别适合使用于手持及 射频产品上。通过控制芯片上的 CE 脚可将 输出关断，在关断后的功耗只有 1μA 以下。 CMOS 工艺制造的 z z z z z 选型指南： 最大输出电流：500mA（VIN＝5V，VOUT＝3.3V） 低压差：100mV@ IOUT =100mA 工作电压范围：2V～6.0V 输出电压范围：1.2V～5.0V（步长 0.1V） 高输出精度：±2％ 低静态电流：50uA（TYP.） 关断电流：0.1uA（TPY.） 高纹波抑制比：70dB@1KHz（ME6211C33） 低输出噪声：50uVrms 输入稳定性好：0.05％（TYP.） 封 装 形 式 ： SOT-89-3 ， SOT-23-3 ， SOT-23-5, DFN-6，SOT-353 典型应用： 手机 无绳电话设备 照相机 蓝牙及其他射频产品 基准电压源 典型电路： 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 1 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 引脚排列图： SOT-23-5/SOT-353 SOT-23-3 SOT-89-3 DFN6L 引脚分配： ME6211AXX 引脚号 SOT-23-3 1 2 3 ME6211CXX SOT-89-3 1 3 2 引脚号 符号 引脚描述 VSS VOUT VIN 接地引脚 电压输出端 电压输入端 符号 引脚描述 VIN 电压输入端 2 VSS 接地引脚 3 1 CE 使能端 4 5 5,6 4 NC VOUT 空 电压输出端 SOT-23-5/SOT-353 1 DFN-6 3 2 极限参数： 参数 输入脚电压 输出脚电流 输出脚电压 CE 脚电压 SOT-23 SOT-353 允许最大功率 DFN SOT-89 工作温度 存储温度 南京微盟电子有限公司 符号 VIN IOUT VOUT VCE PD TOPR TSTG 极限值 6.5 600 Vss-0.3～VIN +0.3 Vss-0.3～VIN +0.3 250 250 300 500 －40～＋85 －40～＋125 电话: 025-84731186 单位 V mA V V www. microne. com. cn mW ℃ ℃ 第 2 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 功能模块： 主要参数及工作特性 ME6211C12 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) 300 mA 8 mV VDIF1 VDIF2 VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 280 500 mV mV 静态电流 ISS VIN= VOUT+1V 40 μA 关断电流 ICEL VCE＝0V 0.1 μA 电源电压调整率 ∆VOUT ∆VIN • VOUT IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.03 %/V CE 端“高”电平 CE 端“低”电平 VCEH VCEL 输出噪声 EN 纹波抑制比 PSRR 南京微盟电子有限公司 1.0 Start up 0.7 Shut down IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz 电话: 025-84731186 V V 50 uVrms 70 dB www. microne. com. cn 第 3 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 ME6211C18 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) 300 mA 9 mV VDIF1 VDIF2 VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 200 400 mV mV 静态电流 ISS VIN= VOUT+1V 45 μA 关断电流 VCE＝0V 0.1 μA 电源电压调整率 ICEL ∆VOUT ∆VIN • VOUT IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.05 %/V CE 端“高”电平 CE 端“低”电平 VCEH VCEL 输出噪声 EN 纹波抑制比 PSRR 1.0 Start up 0.7 Shut down IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz V V 50 uVrms 70 dB ME6211C28 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) 450 mA 7 mV VDIF1 VDIF2 VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 110 220 mV mV 静态电流 ISS VIN= VOUT+1V 55 μA 关断电流 VCE＝0V 0 μA 电源电压调整率 ICEL ∆VOUT ∆VIN • VOUT IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.04 %/V CE 端“高”电平 CE 端“低”电平 VCEH VCEL 输出噪声 EN 纹波抑制比 PSRR 南京微盟电子有限公司 1.0 Start up 0.7 Shut down IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz 电话: 025-84731186 V V 50 uVrms 70 dB www. microne. com. cn 第 4 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 ME6211C30 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) 500 mA 8 mV VDIF1 VDIF2 VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 100 210 mV mV 静态电流 ISS VIN= VOUT+1V 60 μA 关断电流 VCE＝0V 0 μA 电源电压调整率 ICEL ∆VOUT ∆VIN • VOUT IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.05 %/V CE 端“高”电平 CE 端“低”电平 VCEH VCEL 输出噪声 EN 纹波抑制比 PSRR 1.0 Start up 0.7 Shut down IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz V V 50 uVrms 70 dB ME6211C33 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) 500 mA 9 mV VDIF1 VDIF2 VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 120 260 mV mV 静态电流 ISS VIN= VOUT+1V 55 μA 关断电流 VCE＝0V 0.1 μA 电源电压调整率 ICEL ∆VOUT ∆VIN • VOUT IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.05 %/V CE 端“高”电平 CE 端“低”电平 VCEH VCEL 输出噪声 EN 纹波抑制比 PSRR 南京微盟电子有限公司 1.0 Start up 0.7 Shut down IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz 电话: 025-84731186 V V 50 uVrms 70 dB www. microne. com. cn 第 5 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 ME6211A33 (VIN= VOUT+1V，VCE = VIN，CIN=CL=1uF，Ta=25OC,除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=30mA, VIN= VOUT+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 最大输出电流 IOUTMAX VIN= VOUT+1V 负载特性 ∆VOUT 压差 (Note 3) VDIF1 VDIF2 静态电流 电源电压调整率 ISS ∆VOUT ∆VIN • VOUT 输出噪声 EN 纹波抑制比 PSRR 500 mA VIN= VOUT+1V , 1mA≤IOUT≤100mA IOUT =100mA IOUT =200mA 9 mV 120 260 mV mV VIN= VOUT+1V 55 μA IOUT =40mA VOUT+1V ≤VIN≤6.5V 0.05 %/V 50 uVrms 70 dB IOUT =40mA， 300Hz~50kHz VIN = [VOUT +1]V +1Vp-pAC IOUT =50mA,f=1kHz 注 : 1. VOUT (T) ：规定的输出电压 2. VOUT (E) ：有效输出电压 ( 即当 IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。 3. Vdif ：VIN1 –VOUT (E)’ VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E) 的 98%时的输入电压。 VOUT (E)’= VOUT (E)X98% 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 6 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 工作特性曲线： （1） 输出电压－输出电流：(TA=25℃) （2）输出电压－输入电压： 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 7 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 （3）压差－输出电流： （4）静态电流－输入电压： 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 8 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 封装尺寸： SOT23-5 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 9 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 10 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 11 页 共 12 页 高精度、高纹波抑制比、低噪声、超快响应线性稳压器 ME6211 系列 Ver07 • • 本资料内容，随产品的改进，可能会有未经预告之更改。 本资料所记载设计图等因第三者的工业所有权而引发之诸问题，本公司不承担其 责任。另外，应用电路示例为产品之代表性应用说明，非保证批量生产之设计。 • 本资料内容未经本公司许可，严禁以其他目的加以转载或复制等。 • 本资料所记载之产品，未经本公司书面许可，不得作为健康器械、医疗器械、防 灾器械、瓦斯关联器械、车辆器械、航空器械及车载器械等对人体产生影响的器械 或装置部件使用。 • 尽管本公司一向致力于提高质量与可靠性，但是半导体产品有可能按照某种概率 发生故障或错误工作。为防止因故障或错误动作而产生人身事故、火灾事故、社会性 损害等，请充分留心冗余设计、火势蔓延对策设计、防止错误动作设计等安全设计。 南京微盟电子有限公司 电话: 025-84731186 www. microne. com. cn 第 12 页 共 12 页
