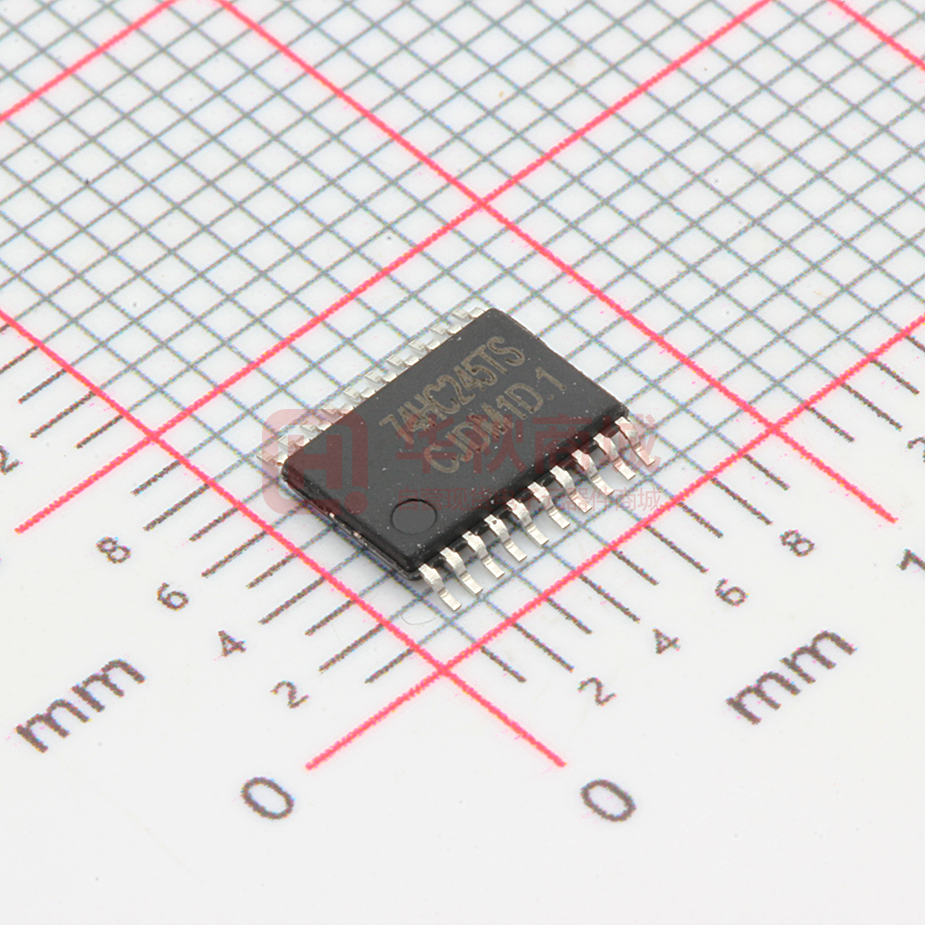

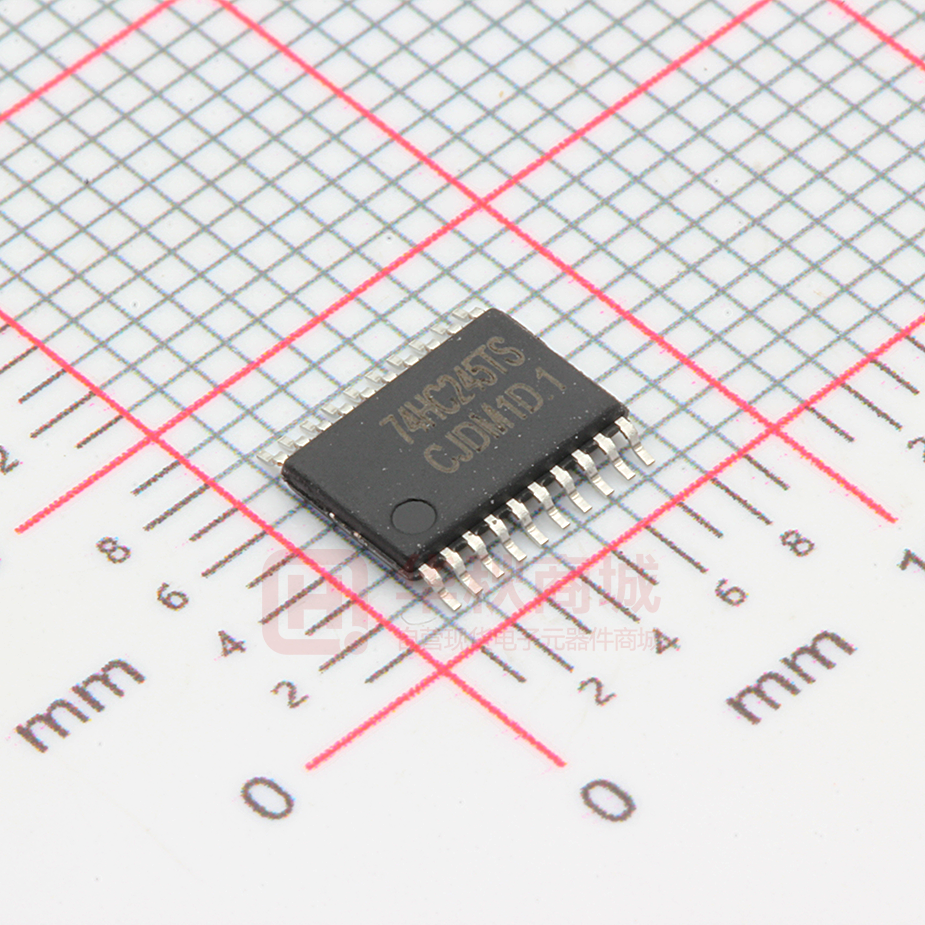

74HC245TS

深圳市富满电子集团股份有限公司 SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 八同相三态总线收发器 74HC245TS(文件编号：S&CIC1482) 概述 74HC245TS 是一款高速 CMOS 器件，引脚兼容低功耗肖特基 TTL（LSTTL）系列。 74HC245TS 是一款三态输出、八路信号双向收发器，有两个控制端（/OE、DIR） ；其中 DIR 为数据流向控制器， 当 DIR 为高电平，数据流向为 A—>B；当 DIR 为低电平时，数据流向为 B—>A；/OE 为输出状态控制端，当/OE 为高电平时，输出为高阻态；当/OE 为低电平时，数据正常传输。 74HC245TS 主要应用于 LED 屏显示，以及其它的消费类电子产品中增加驱动。 74HC245TS 的工作温度范围为–40℃ 到 85℃。 特点       采用 COMS 工艺 宽电压工作范围：3.0V~5.0V 双向三态输出 八线双向收发器 ESD HBM：>4KV 采用的封装形式：TSSOP-20 产品应用   适用于 LED 单双色显示屏模组，最大带载数量大于等于 100。 全彩 LED 显示屏模组。 引脚图及引脚说明 DIR 1 20 VCC A1 2 19 /OE A2 3 18 B1 A3 4 17 B2 A4 5 16 B3 A5 6 15 B4 A6 7 14 B5 A7 8 13 B6 A8 9 12 B7 GND 10 引脚名称 引脚说明 1 DIR 2~9 A1~A8 10 GND 11~18 B8~B1 19 /OE 输出使能端 20 VCC 逻辑电源端 方向控制端 数据输入/输出端 逻辑地 数据输入/输出端 11 B8 TSSOP-20 www.superchip.cn 序号 第 1 页 共 6 页 Version 1.0 深圳市富满电子集团股份有限公司 SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 八同相三态总线收发器 74HC245TS(文件编号：S&CIC1482) 绝对最大额定值 参数 符号 测试条件 Vcc 电源电压 值 单位 -0.5 ~ 7 V 输入钳位电流 IIK VIVcc ±20 mA 输出钳位电流 IOK VOVcc ±20 mA 连续输出电流 IO VO = 0 to Vcc ±90 mA 功率损耗 PD
