深圳市富满电子集团股份有限公司
SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
显示屏驱动 IC
74HC595A(文件编号:S&CIC1485)
概述
特点
74HC595A 是一款高速 CMOS 8 位串行移位寄存器,带
有存储寄存器和低电平及高阻输出。移位寄存器和存储
寄存器分别采用单独的时钟。在 SCK 的上升沿,数据
发生移位,而在 RCK 的高电平时间内,数据从每个寄
存器中传送到存储寄存器。
移位寄存器带有一个串行输入(SER)端和一个串行标
准输出(Q7’)端,用于级联。74HC595A 存储寄存器
带有 8 个总线驱动输出,数据输出方式为低电平及高阻
态。
采用 CMOS 工艺。
工作电压范围:3.0-5.0V。
高速移位时钟频率 Fmax>25MHz。
串行输出可用于多个设备的级联。

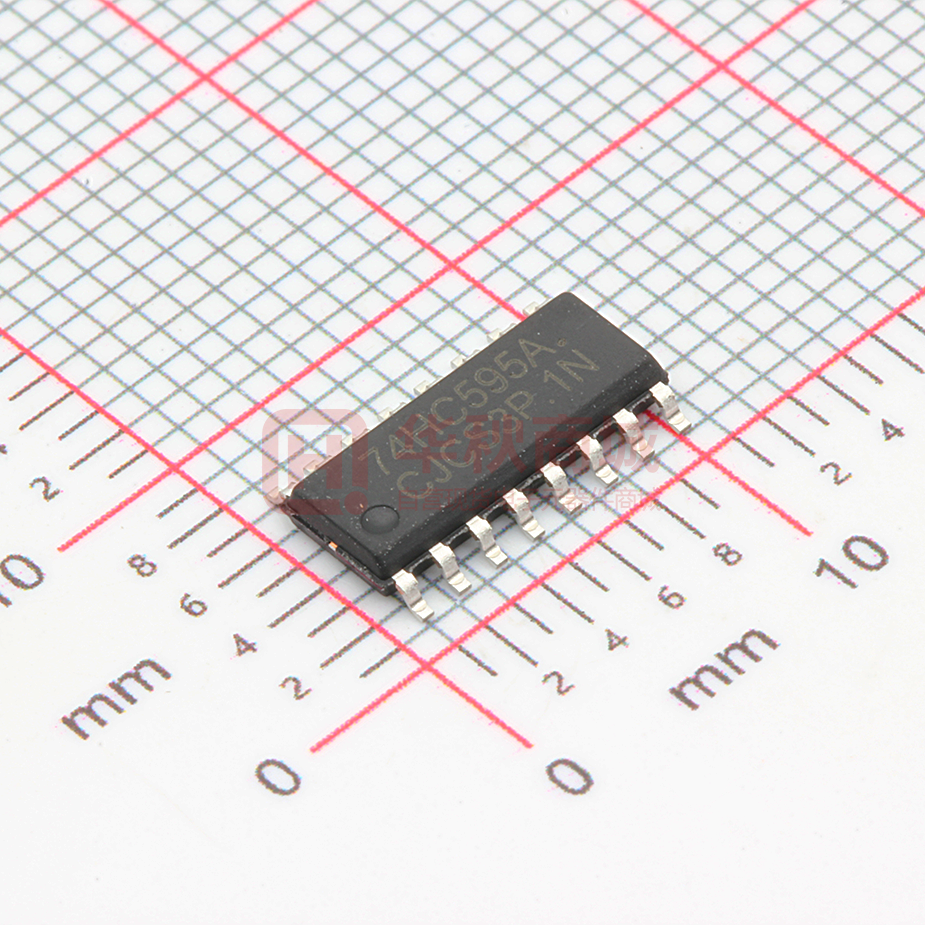

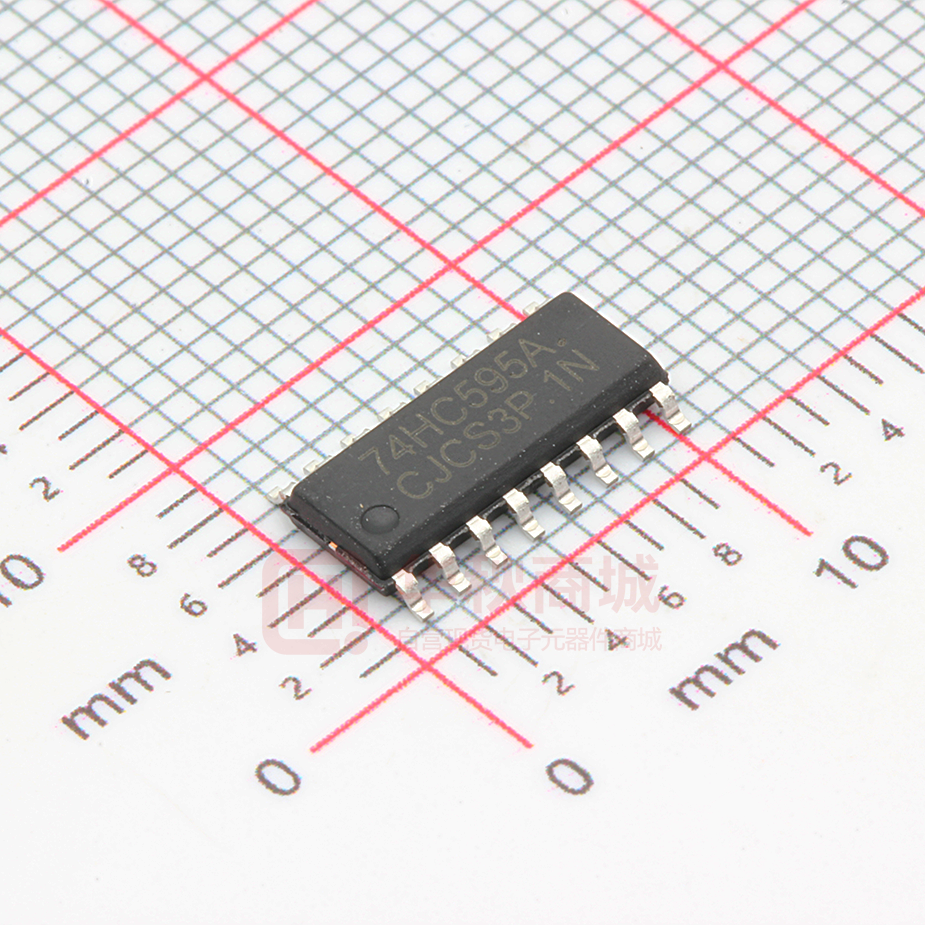

封装形式:SOP-16。
产品应用
LED 单色显示屏。
管脚定义及说明
管脚号
管脚名称
管脚说明
15,1-7
Q0-Q7
8
GND
9
Q7’
串行数据输出端
并行数据输出端
Q1
1
16
VDD
Q2
2
15
Q0
Q3
3
14
SER
Q4
4
13
NC
Q5
5
12
RCK
11
SCK
移位寄存器时钟,上升沿移位
Q6
6
11
SCK
12
RCK
锁存寄存器时钟,高电平存储
Q7
7
10
NC
8
9
14
SER
串行数据输入端
GND
Q7'
16
VDD
逻辑电源
10,13
NC
逻辑地
SOP-16
悬空脚
功能真值表
www.superchip.cn
RCK
SCK
功能
X
↑
移位寄存器存储,Qn=Qn-1
H
X
存储移位寄存器的值
第 1 页 共 5 页
Version 1.0
深圳市富满电子集团股份有限公司
SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
显示屏驱动 IC
74HC595A(文件编号:S&CIC1485)
逻辑图
SER
SCK
RCK
八位移位寄存器
Q7'
八位锁存器
八位输出
Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7
工作时序图
SCK
SER
RCK
Q7'
Q0
Q1
Q2
Q3
Q4
Q5
Q6
Q7
www.superchip.cn
第 2 页 共 5 页
Version 1.0
深圳市富满电子集团股份有限公司
SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
显示屏驱动 IC
74HC595A(文件编号:S&CIC1485)
直流电气参数
极限参数(Ta=25℃)
参数
符号
范围
单位
逻辑电源电压
VDD
-0.5 ~ +7.0
V
逻辑输入电压
VI1
-0.5 ~ VDD+0.5
V
功率损耗
PD
<400
mW
工作温度
Topt
-40 ~ +85
℃
储存温度
Tstg
-50 ~ +150
℃
正常工作范围(Ta=-20 ~ +80℃)
参数
符号
测试条件
最小
典型
最大
单位
VDD
--
3.0
5.0
5.5
V
高电平输入电压
VIH
VDD=5.0V
3.2
--
--
V
低电平输入电压
VIL
VDD=5.0V
--
--
1.8
V
符号
测试条件
最小
典型
最大
单位
高电平输出电压
VOH
VDD=5.0V
4.9
--
--
V
低电平输出电压
VOL
VDD=5.0V
--
--
0.1
V
静态电流损耗
IDD
VDD=6.0V
--
--
1
uA
Q0~Q7 输出端口驱动电流
IOL
VDD=5.0V
63
--
75
mA
IOH7
VDD=5.0V
-20
--
-32
mA
IOL7
VDD=5.0V
20
--
32
mA
逻辑电源电压
直流特性
参数
Q7’端口驱动电流
交流特性
参数
最小
典型
最大
单位
fCLOCK
--
--
30
MHz
SCK→Q7’输出上升延时
tPLH1
--
22
--
ns
SCK→Q7’输出下降延时
tPHL1
--
22
--
ns
RCK→Qn 输出上升延时
tPLH2
--
10
--
ns
RCK→Qn 输出下降延时
tPHL2
--
10
--
ns
最大时钟频率
www.superchip.cn
符号
测试条件
VDD=5.0V, CL=15pF
时序图如图 1、图 2、
测试电路图如图 3
第 3 页 共 5 页
Version 1.0
深圳市富满电子集团股份有限公司
SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
显示屏驱动 IC
74HC595A(文件编号:S&CIC1485)
交流特性波形图
图1
图2
图3
注:RT 为信号发生器匹配电阻。
www.superchip.cn
第 4 页 共 5 页
Version 1.0
深圳市富满电子集团股份有限公司
SHENZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
显示屏驱动 IC
74HC595A(文件编号:S&CIC1485)
封装信息
www.superchip.cn
第 5 页 共 5 页
Version 1.0
