深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
一、 概述
这种八线收发器设计用于异步双向数据总线通信,这种控制功能的实现最大限度地减少了外部时间的要求。该器
件允许数据从 A 总线传输到 B 总线或从 B 总线传到 A 总线,这种数据传输的方向取决于 DIR 脚的电平。输出使能
脚(/OE)的输入能有效的将数据总线隔离。
74HC245C 的工作温度范围为–40℃ 到 85℃。
二、 特点
采用 COMS 工艺
宽电压工作范围:3.0V~5.0V
双向三态输出
八线双向收发器
采用的封装形式:SOP-20,TSSOP-20、QFN20(4X4)
三、 产品应用
全彩 LED 显示屏模组;LED 显示屏控制卡。
四、 引脚图及引脚说明
D IR
1
20
A1
2
19
/OE
A2
3
18
B1
A3
4
17
B2
A4
5
16
B3
A5
6
15
B4
A6
7
14
B5
A7
8
13
B6
A8
9
12
B7
10
11
B8
GND
VCC
序号
引脚名称
引脚说明
1
DIR
2~9
A1~A8
10
GND
11~18
B8~B1
19
/OE
输出使能端
20
VCC
逻辑电源端
方向控制端
数据输入/输出端
逻辑地
数据输入/输出端
TSSOP-20/QFN20(4X4)
www.superchip.cn
第 1 页 共 6 页
Version 1.0
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
五、绝对最大额定值
参数
符号
测试条件
Vcc
电源电压
值
单位
-0.5 ~ 7
V
输入钳位电流
IIK
VIVcc
±20
mA
输出钳位电流
IOK
VOVcc
±20
mA
连续输出电流
IO
VO = 0 to Vcc
±35
mA
±70
mA
-65 ~ 150
℃
流过 Vcc 或 GND 的电流
Tstg
存储温度范围
六、逻辑部分
逻辑符号
/OE
G3
DIR
1
3 EN1 [BA]
3 EN2 [AB]
18
B1
3
17
B2
A3
4
16
B3
A4
5
15
B4
A5
6
14
B5
A6
7
13
B6
A7
8
12
B7
A8
9
11
B8
A1
2
A2
1
2
逻辑图(正逻辑)
DIR
1
19 /OE
A1 2
18
B1
To Seven Other Channels
www.superchip.cn
第 2 页 共 6 页
Version 1.0
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
七、交流特性(VDD=5V Tamb=25℃)
参数
74HC245T
测试条件
单位
最小
典型
最大
2
5
6
Vcc = 2V
1.5
-
-
Vcc = 4.5V
3.15
-
-
Vcc= 6V
4.2
-
-
Vcc = 2V
0
-
0.5
Vcc = 4.5V
0
-
1.35
Vcc= 6V
0
-
1.8
输入电压(VI)
0
-
Vcc
V
输出电压(Vo)
0
-
Vcc
V
0
-
500
nS
-40
-
85
℃
供电电压(Vcc)
输入高电平(VIH)
输入低电平(VIL)
Vcc = 4.5V
传输延时(Tpd)
操作温度(TA)
V
V
V
八、电气特性
参数
测试条件
Vcc
典型
最大
最小
最大
2V
1.9
1.998
-
1.9
-
4.5V
4.4
4.499
-
4.4
-
6V
5.9
5.999
-
5.9
-
IOH = -6mA
4.5V
3.98
4.3
-
3.98
-
IOH = -7.8mA
6V
5.48
5.8
-
5.48
-
2V
-
0.002
0.1
-
0.1
4.5V
-
0.001
0.1
-
0.1
6V
-
0.001
0.1
-
0.1
IOH = 6mA
3V
-
0.17
0.26
-
0.26
IOH = 7.8mA
4.5V
-
0.15
0.26
-
0.26
-
±0.1
±100
-
±100
nA
±0.01
±0.5
±0.5
uA
VI = VIH or VIL
IOH = 20uA
VOL
单位
最小
IOH = -20uA
VOH
Ta=
-40 to 85℃
TA = 25℃
VI = VIH or VIL
V
V
II
DIR or /OE
VI = Vcc or 0
6V
IOZ
A or B
VO = VCC or 0
6V
VI = Vcc or 0, IO = 0
6V
-
-
8
-
80
uA
2V to 6V
-
3
10
-
10
pF
Icc
Ci
DIR or /OE
操作特性(TA=25℃)
参数
测试条件
典型值
单位
功率耗散电容(Cpd)
空载
40
pF
www.superchip.cn
第 3 页 共 6 页
Version 1.0
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
九、 参数测量信息
Test
Point
From output
Under test
S1
RL
S2
CL
(see Note A)
RL
PARAMETER
t
PZH
ten
t PZL
t
PHZ
tdis
t
PLZ
Vcc
1KΩ
1KΩ
50pF
50pF
or
150pF
tpd or t t
LOAD CIRCUIT
CL
50pF
or
150pF
S1
Open
S2
Closed
Closed
Open
Open
Closed
Closed
Open
Open
Open
VCC
Input
50%
50%
0V
tPHL
tPLH
90%
50%
10%
In-Phase
Output
tr
tPLH
90%
Out-of-Phase
Output
VOH
90%
50%
10%
VOL
tf
tPHL
50%
10%
VOH
90%
50%
10%
VOL
tr
tf
Output
Control
(Low-level
Enabling)
VOLTAGE WAVEFORMS
PROPAGATION DELAY AND OUTPUT TRANSITION TIMES
VCC
50%
50%
t
t
0V
PZL
Output
Waveform 1
(See Note B)
90%
VCC
90%
50%
10%
tr
0V
tf
VOLTAGE WAVEFORM
INPUT RISE AND FALL TIMES
Output
Waveform 2
(See Note B)
≈VCC
≈VCC
50%
t
50%
Data
10%
Input
PLZ
10%
VOL
PZH
50%
t PHZ
90%
VOH
≈0V
VOLTAGE WAVEFORMS
ENABLE AND DISABLE TIMES FOR 3-STATE OUTPUTS
注:1、CL 包括探针和测试夹电容。
2、波形 1 是内部输出为低电平时的数据输出,除非输出使能控制端禁止输出。
波形 2 是内部输出为高电平时的数据输出,除非输出使能控制端禁止输出。
3、波形之间的相位关系是被任意选择的,所有输入脉冲是由具有以下特点的信号发生器提供 :
PRR≤1MHz, ZO=50Ω, tr=6ns, tf=6ns.
4、每一次输入数据的改变测量一次输出。
5、tPLZ 和 tPHZ 与 tdis 是一样的。
6、tPZL 和 tPZH 与 ten 是一样的。
7、tPLH 和 tPHL 与 tpd 是一样的。
www.superchip.cn
第 4 页 共 6 页
Version 1.0
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
十、封装信息

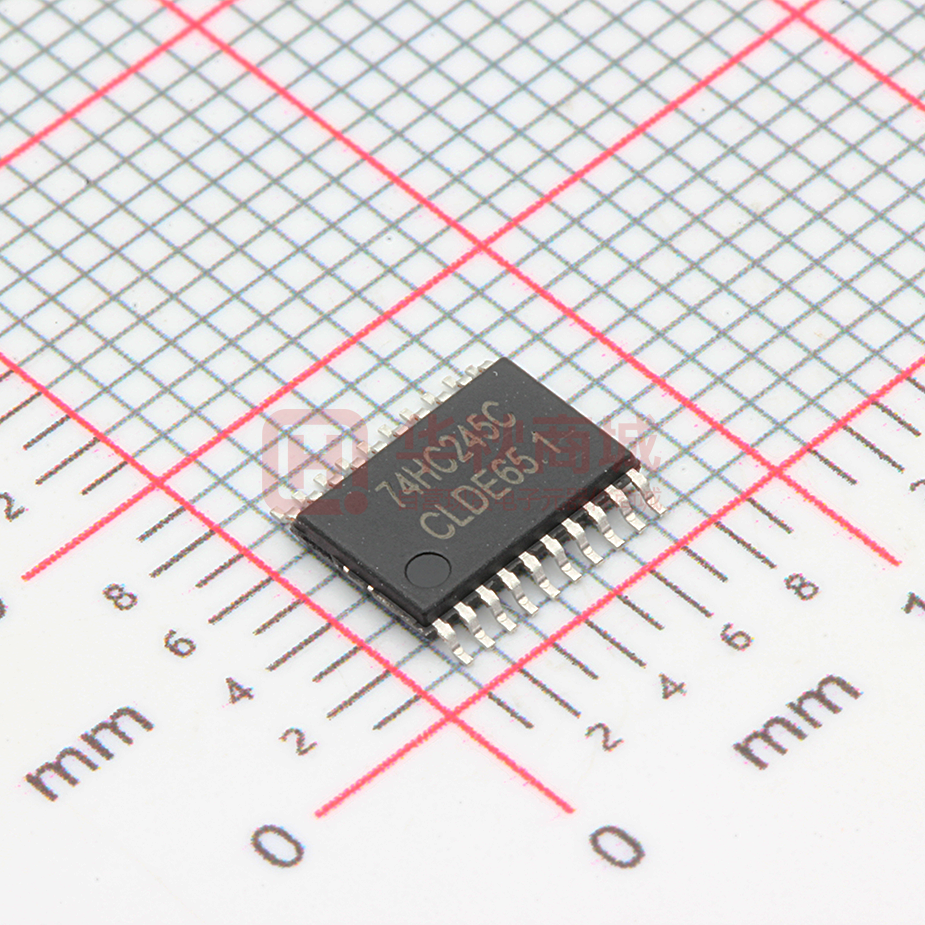

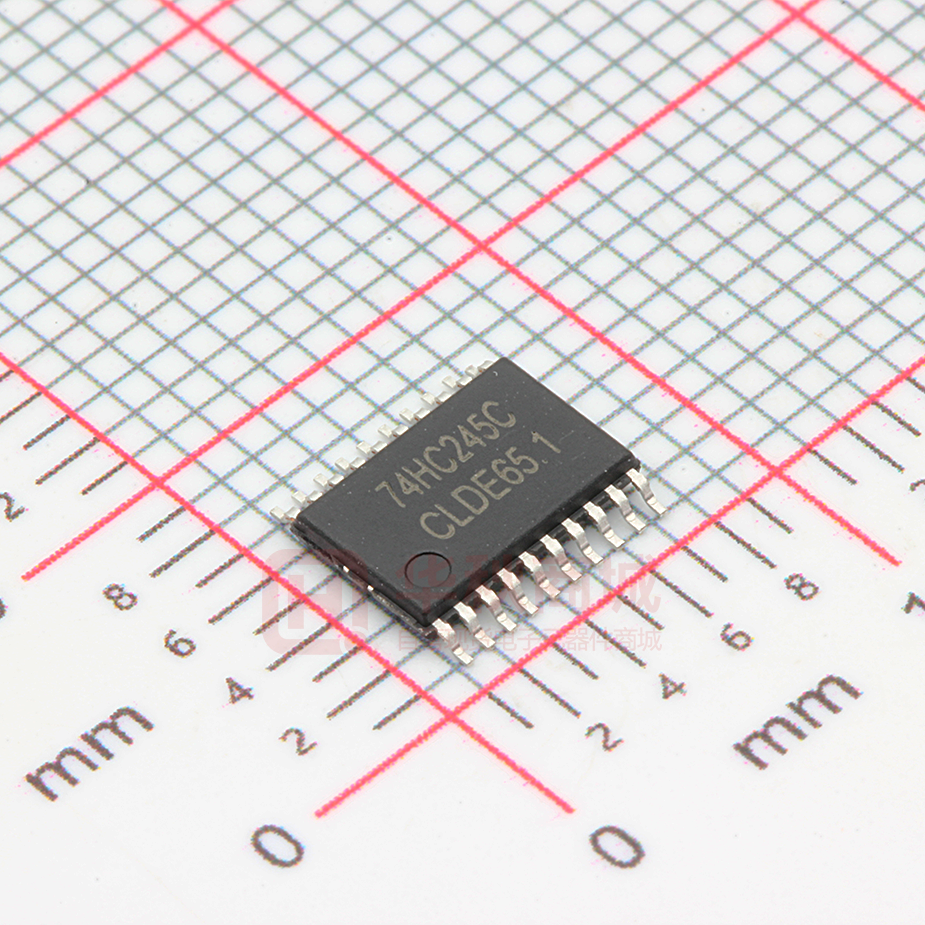

TSSOP-20
符号
最小值
典型值
最大值
A
--
1.10
1.15
A1
0.02
--
0.08
A2
0.95
1.00
1.05
A3
0.38
0.43
0.48
b
0.17
0.22
0.25
c
0.10
0.15
0.20
D
6.40
6.50
6.60
E
6.30
6.40
6.50
E1
4.30
4.40
4.50
e
L
0.65BSC
0.57
L1
θ
www.superchip.cn
0.62
0.67
1.05BSC
0°
3°
第 5 页 共 6 页
6°
Version 1.0
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
八同相三态总线收发器
74HC245C(文件编号:S&CIC1504)
www.superchip.cn
第 6 页 共 6 页
Version 1.0
