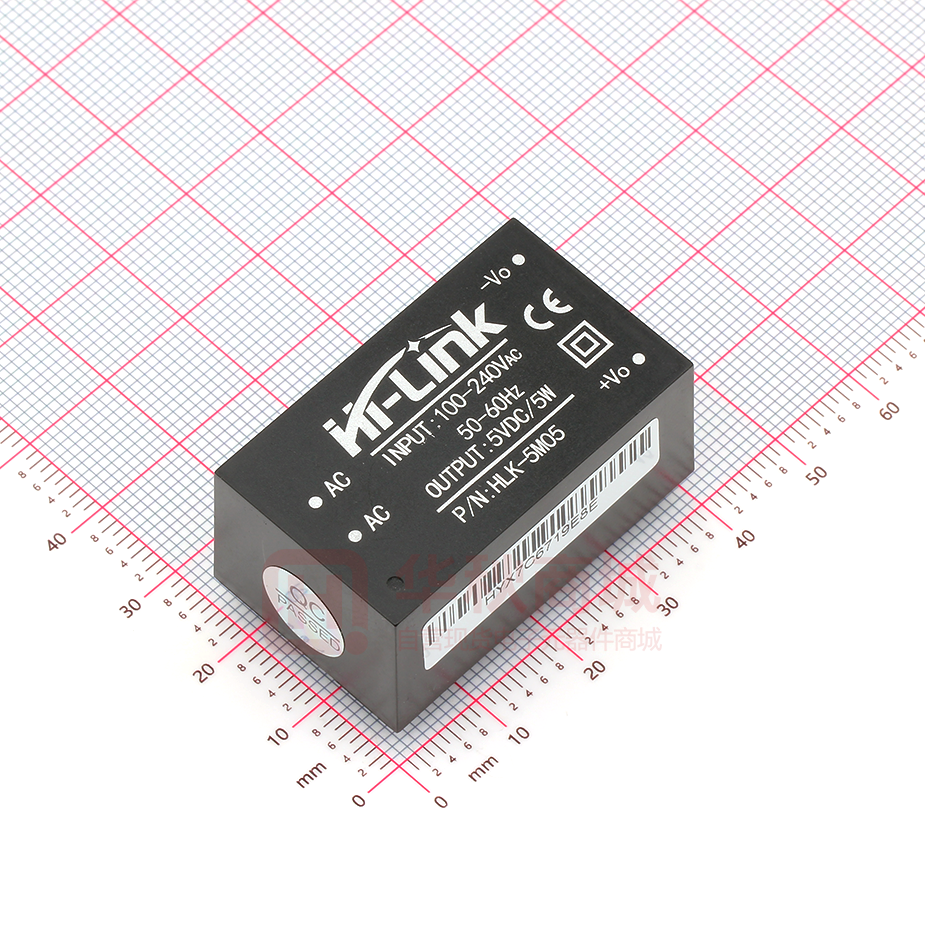

HLK-5M05

深圳市海凌科电子有限公司 5W 超小型系列模块电源 5M03/5M05/5M09/5M12 版本：V2.1 修订日期：2016 年 7 月 12 日 版权所有 © 深圳市海凌科电子有限公司 目 录 1. 超小型系列模块电源...............................................................................................................................................1 2. 产品型号................................................................................................................................................................... 1 3. 产品特征................................................................................................................................................................... 1 4. 环境条件................................................................................................................................................................... 2 5. 电气特性................................................................................................................................................................... 2 5.1. 输入特性.......................................................................................................................................................2 5.2. 输出特性 (3.3V/1500mA)........................................................................................................................ 3 5.3. 输出特性 (5V/1000mA)............................................................................................................................ 3 5.4. 输出特性 (9V/560mA).............................................................................................................................. 4 5.5. 输出特性 (12V/450mA)............................................................................................................................ 4 6. 输入电压与负载特性 ............................................................................................................................................ 5 7. 工作环境温度与负载特性 .................................................................................................................................... 5 8. 典型应用电路........................................................................................................................................................... 5 9. 安规特性................................................................................................................................................................... 6 9.1. 认证............................................................................................................................................................... 6 9.2. 安全与电磁兼容:........................................................................................................................................ 6 9.3. 温升安规设计:............................................................................................................................................ 7 10. 标志、包装、运输、贮存.................................................................................................................................... 7 10.1. 标志............................................................................................................................................................. 7 10.1.1. 产品标志........................................................................................................................................ 7 10.1.2. 包装标志........................................................................................................................................ 7 10.2. 产品............................................................................................................................................................. 7 10.3. 包装............................................................................................................................................................. 7 10.4. 产品............................................................................................................................................................. 7 11. 外形尺寸及重量.....................................................................................................................................................8 1. 超小型系列模块电源 5W 超小型系列模块电源是海凌科电子为客户设计的小体积，高效率模块电源。具有全球输入电压范围、 低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于智能家居、自动化控制、通讯设备、 仪器仪表等行业中。 2. 产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 (MODEL) (mm) (W) (V) (mA) 5 3.3 1500 5 5 1000 5 9 560 5 12 450 HLK-5M03 HLK-5M05 HLK-5M09 38*23*18 HLK-5M12 3. 产品特征 1. 超薄型、超小型、业内最小体积 2. 全球通用输入电压（90~245Vac） 3. 低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH  传导与辐射 符合 EN55011, EN55022 (CISPR22)  静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV  射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 9.3. 温升安规设计: 在常温下本电源电容、主变换器等内表面温升最大不超过 90℃；外壳表面温升最大不 超过 60℃。 10. 标志、包装、运输、贮存 10.1. 标志 10.1.1. 产品标志 在产品的适当位置贴有产品唯一条形码标志，确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 10.1.2. 包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日； 标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合 GB 191 的规定。 10.2. 产品 产品采用专用吸塑盒分隔包装，具有防振功能，并符合 GB 3873 规定。 10.3. 包装 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等 10.4. 产品 产品贮存应符合 GB 3873 的规定。 第 7 页 / 共 8 页 11. 外形尺寸及重量 引脚功能 1 AC 2 AC 3 -V0 4 +V0 重量：32±1g HLK-5M03 HLK-5M05 HLK-5M09 HLK-5M12 第 8 页 / 共 8 页
