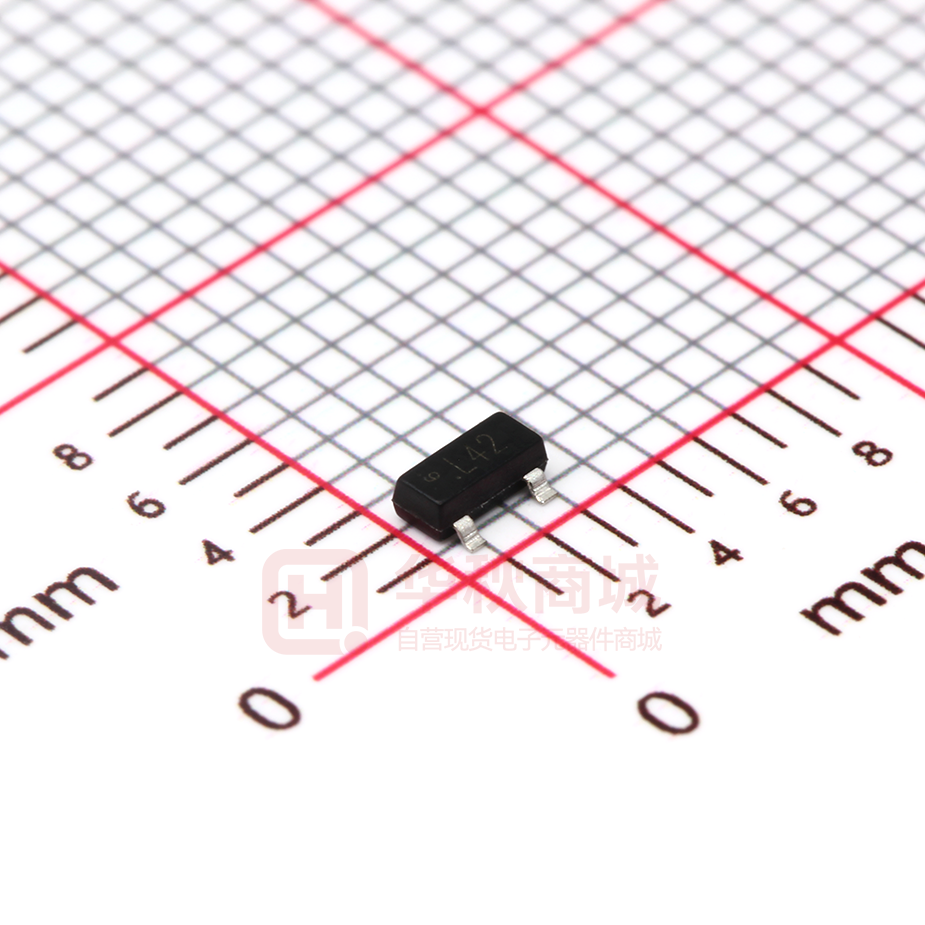

BAT54A

厂商：
ST(先科)
封装：
SOT-23
描述：
肖特基二极管 VR=30V IF=200mA IR=2μA CT=10pF SOT23

数据手册：

下载BAT54A.pdf

立即购买

详情介绍
数据手册
价格&库存

BAT54A 数据手册

BAT54 / A / C / S Schottky Barrier Diodes BAT54 3 1 2 BAT54S 3 1 2 BAT54C 3 1 2 BAT54A 3 1 BAT54 Marking Code: L4 BAT54A Marking Code: L42 BAT54C Marking Code: L43 BAT54S Marking Code: L44 SOT-23 Plastic Package 2 Absolute Maximum Ratings (Ta = 25℃) Parameter Symbol Value Unit Repetitive Peak Reverse Voltage VRRM 30 V Average Rectified Forward Current IF(AV) 200 mA Non-repetitive Peak Forward Surge Current at Pulse width = 1 second IFSM 600 mA Power Dissipation Ptot 290 mW Tj - 55 to + 150 ℃ Tstg - 55 to + 150 ℃ Symbol Max. Unit RθJA 430 ℃/W Operating Junction Temperature Range Storage Temperature Range Thermal Resistance Ratings Parameter Thermal Resistance Junction to Ambient Air 1) 1) Device mounted on FR-4 substrate PC board, 2oz copper, with minimum recommended pad layout. 1/4 ® Dated: 13/05/2021 Rev: 03 BAT54 / A / C / S Characteristics at Ta = 25℃ Parameter Forward Voltage at IF = 0.1 mA at IF = 1 mA at IF = 10 mA at IF = 30 mA at IF = 100 mA Reverse Current at VR = 25 V Reverse Breakdown Voltage at IR = 10 μA Total Capacitance at VR = 1 V, f = 1 MHz Reverse Recovery Time at IF = 10 mA, IR = 10 mA, IRR = 1 mA, RL = 100 Ω 2/4 Symbol Min. Max. Unit VF VF VF VF VF - 240 320 400 500 800 mV mV mV mV mV IR - 2 μA V(BR)R 30 - V Ctot - 10 pF trr - 5 ns ® Dated: 13/05/2021 Rev: 03 BAT54 / A / C / S Electrical characteristic curves Fig 1. Forward Current Derating Curve Forward Current (mA) Forward Current (A) Fig 2. Forward Characteristic Curve Forward Voltage (V) Fig 3. Reverse Characteristic Curve Fig 4. Junction Capacitance Junction Capacitance (pF) Reverse Current (μA) Ambient Temperature ( ℃) Reverse Voltage (V) Reverse Voltage (V) 3/4 ® Dated: 13/05/2021 Rev: 03 BAT54 / A / C / S SOT-23 Package Outline (Dimensions in mm) Unit mm A 1.20 0.89 A1 0.100 0.013 B 1.40 1.20 C 0.19 0.08 D 3.04 2.80 E 2.6 2.2 F 1.02 0.89 G 2.04 1.78 L 0.51 0.37 L1 0.2 Min. Recommended Soldering Footprint 2.0 1.0 0.8 1.0 0.8 1.9 Packing information Reel Size Pitch Package Tape Width (mm) mm inch mm inch SOT-23 8 4 ± 0.1 0.157 ± 0.004 178 7 Per Reel Packing Quantity 3,000 Marking information " *** " = Part No. "YM" = Date Code Marking "Y" = Year "M" = Month Font type: Arial *** 4/4 ® Dated: 13/05/2021 Rev: 03

下载 PDF

BAT54A

1. 物料型号：BAT54系列，包括BAT54A、BAT54B、BAT54C和BAT54D等型号，是瞬态电压抑制二极管。

2. 器件简介：BAT54系列是一种双向瞬态电压抑制二极管，用于保护电子设备免受静电放电、电感性负载开关或其他瞬态电压的影响。

3. 引脚分配：该系列二极管为双引脚封装，其中1脚为阳极（Anode），2脚为阴极（Cathode）。

4. 参数特性： - 最大击穿电压（V(BR)）：不同型号的BAT54有不同的最大击穿电压，如BAT54A为30V，BAT54B为40V，BAT54C为50V，BAT54D为60V。 - 保持电压（V(H)）：击穿后维持电流为1mA时的电压。 - 脉冲峰值电流（I(PP)）：能够承受的最大峰值电流，例如BAT54A为300A。

5. 功能详解：BAT54系列二极管的主要功能是保护电子电路不受反向电压冲击，具有快速响应时间和高浪涌电流承受能力。

6. 应用信息：广泛应用于各种电子设备中，如手机、电脑、电视等，用于保护电路免受静电放电和电压瞬变的影响。

7. 封装信息：通常采用SOD-323封装，这是一种小型表面贴装封装形式。
