SF31 THRU SF38
SUPER FAST RECTIFIER
Reverse Voltage - 50 to 600 Volts
Forward Current -3.0 Amperes
FEATURES
DO-201AD
The plastic package carries Underwriters Laboratory
Flammability Classification 94V-0
Super fast switching for high efficiency
Low reverse leakage
High forward surge current capability
High temperature soldering guaranteed:
250 C/10 seconds,0.375”(9.5mm) lead length,
5 lbs. (2.3kg) tension
1.0 (25.4)
MIN.
0.220(5.6)
0.197(5.0)
DIA.
0.375(9.5)
0.285(7.2)
MECHANICAL DATA
1.0 (25.4)
MIN.

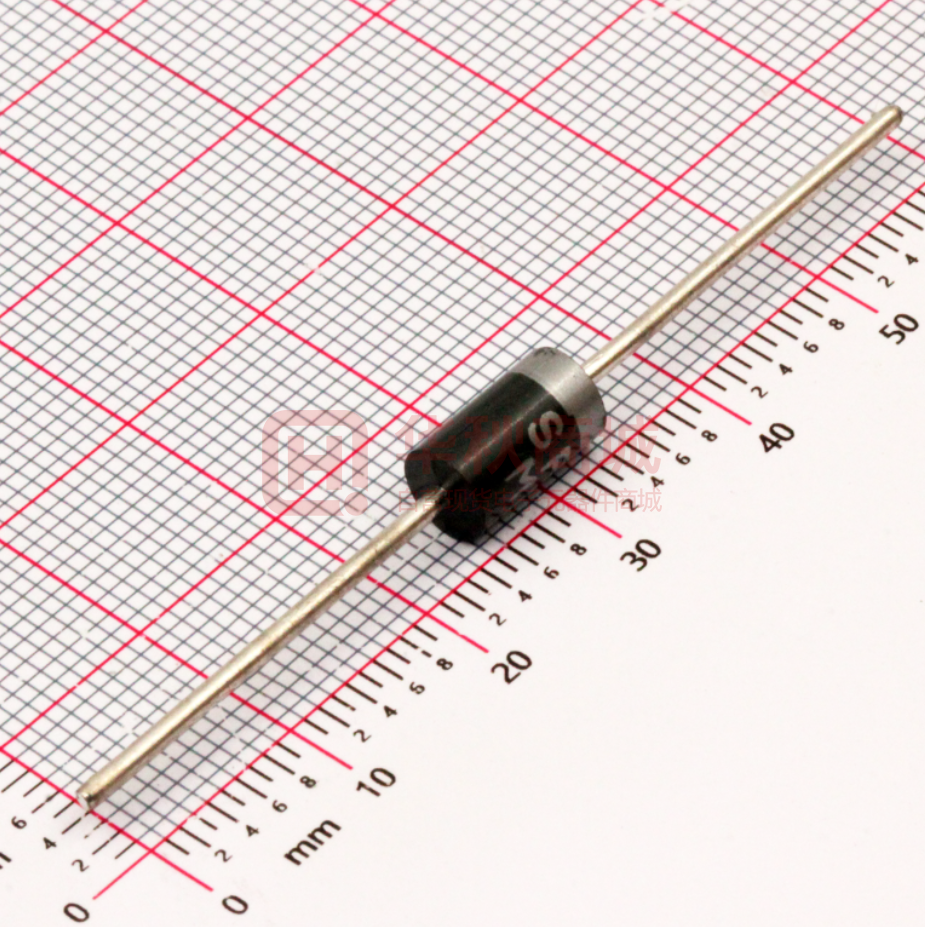

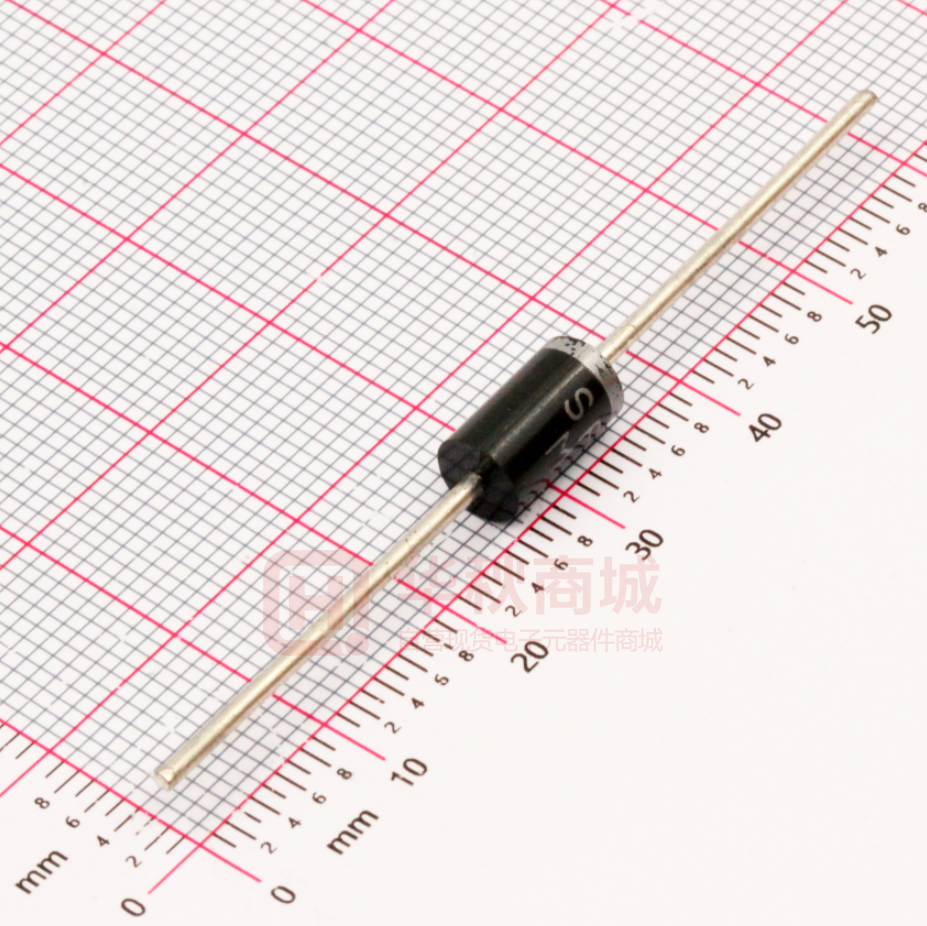

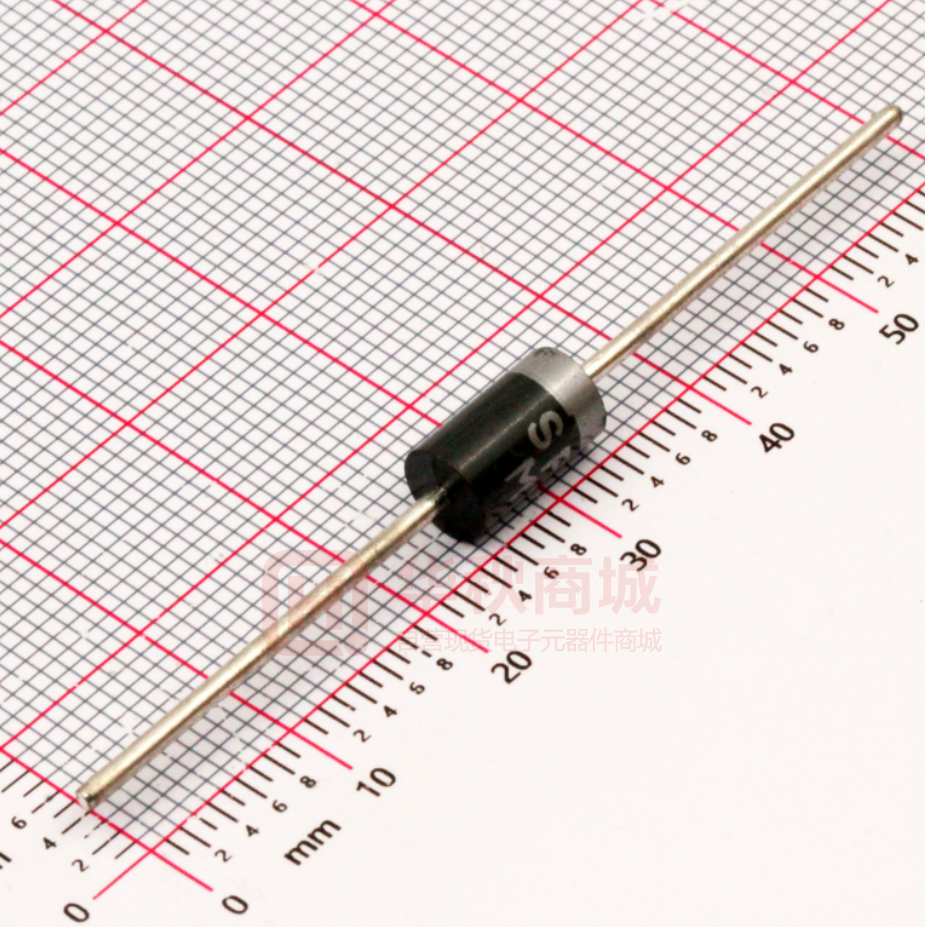

Case: JEDEC DO-201AD molded plastic body
Terminals: Plated axial leads, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight:0.04 ounce, 1.10 grams
0.052(1.3)
0.048(1.2)
DIA.
Dimensions in inches and (millimeters)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified.
Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%.
MDD Catalog Number
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
0.375”(9.5mm) lead length at TA=55 C
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum instantaneous forward voltage at 3.0A
Maximum DC reverse current
TA=25 C
at rated DC blocking voltage
TA=100 C
Maximum reverse recovery time
(NOTE 1)
Typical junction capacitance (NOTE 2)
Typical thermal resistance (NOTE 3)
Operating junction and storage temperature range
SYMBOLS
SF31
SF32
SF33
SF34
SF35
SF36
SF38
UNITS
VRRM
VRMS
VDC
50
35
50
100
70
100
150
105
150
200
140
200
300
210
300
400
280
400
600
420
600
VOLTS
VOLTS
VOLTS
I(AV)
3.0
Amps
IFSM
125
Amps
VF
0.95
1.25
1.7
Volts
IR
10.0
50.0
µA
trr
35
ns
CJ
RθJA
TJ,TSTG
100.0
50.0
30.0
-65 to +150
pF
C/W
C
Note: 1.Reverse recovery condition IF=0.5A,IR=1.0A,Irr=0.25A
2.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
3.Thermal resistance from junction to ambient at 0.375”(9.5mm)lead length,P.C.B. mounted
2014-03 01版
http://www.microdiode.com
FIG. 1- FORWARD CURRENT DERATING CURVE
3.0
2.4
1.8
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
1.2
0.6
0
0
25
50
75
100
125
150
PEAK FORWARD SURGE CURRENT,
AMPERES
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
RATINGS AND CHARACTERISTIC CURVES SF31 THRU SF38
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
125
100
75
50
8.3ms SINGLE HALF SINE-WAVE
(JEDEC Method)
25
175
0
1
10
AMBIENT TEMPERATURE, C
20
TJ=25 C
PULSE WIDTH=300 µs
1%DUTY CYCLE
1
0.1
SF31-SF34
SF35-SF36
SF38
0.01
0
0.4
0.8
1.2
1.6
1.8
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MICROAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
10
1,000
100
10
TJ=100 C
1
TJ=25 C
0.1
0.01
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
TJ=25 C
20
SF31-SF34
SF35-SF38
TRANSIENT THERMAL IMPEDANCE,
C/W
FIG. 5-TYPICAL JUNCTION CAPACITANCE
JUNCTION CAPACITANCE, pF
0
20
40
60
80
100
PERCENT OF PEAK REVERSE VOLTAGE,%
400
200
100
NUMBER OF CYCLES AT 60 Hz
FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE
100
10
1
0.1
0.01
0.1
1
10
100
2
0.1
1.0
10
REVERSE VOLTAGE,VOLTS
2014-03 01版
100
t,PULSE DURATION,sec.
http://www.microdiode.com
