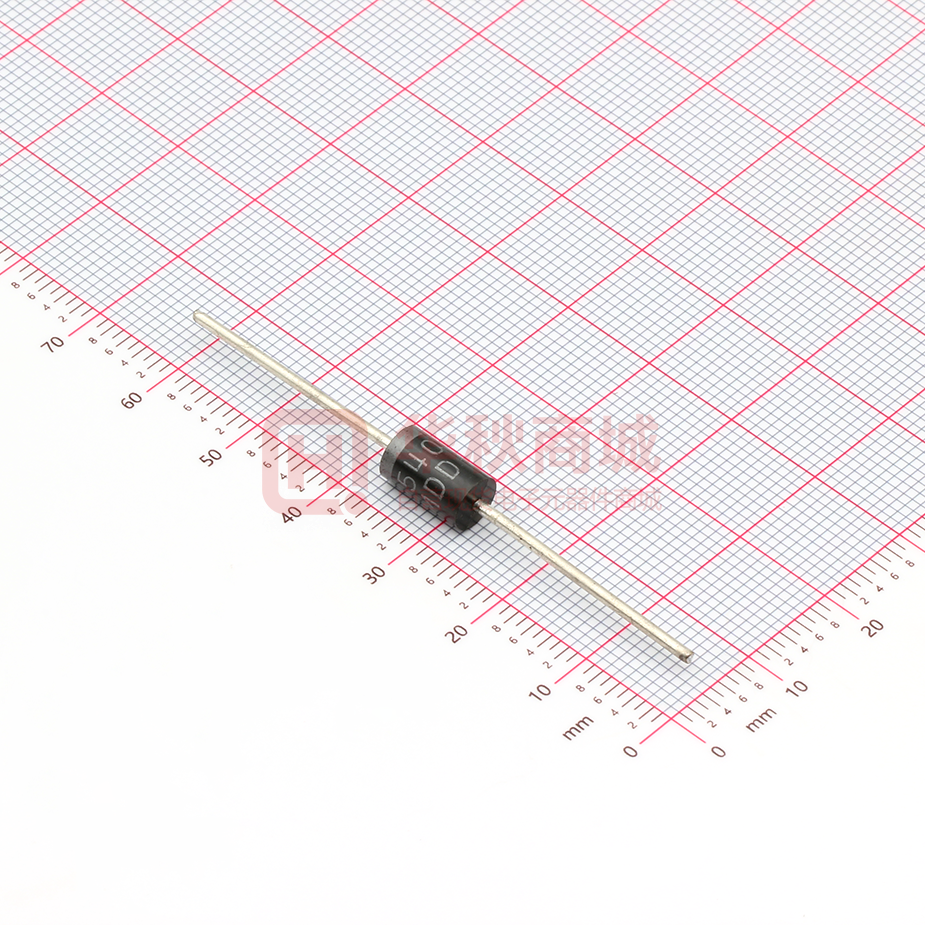

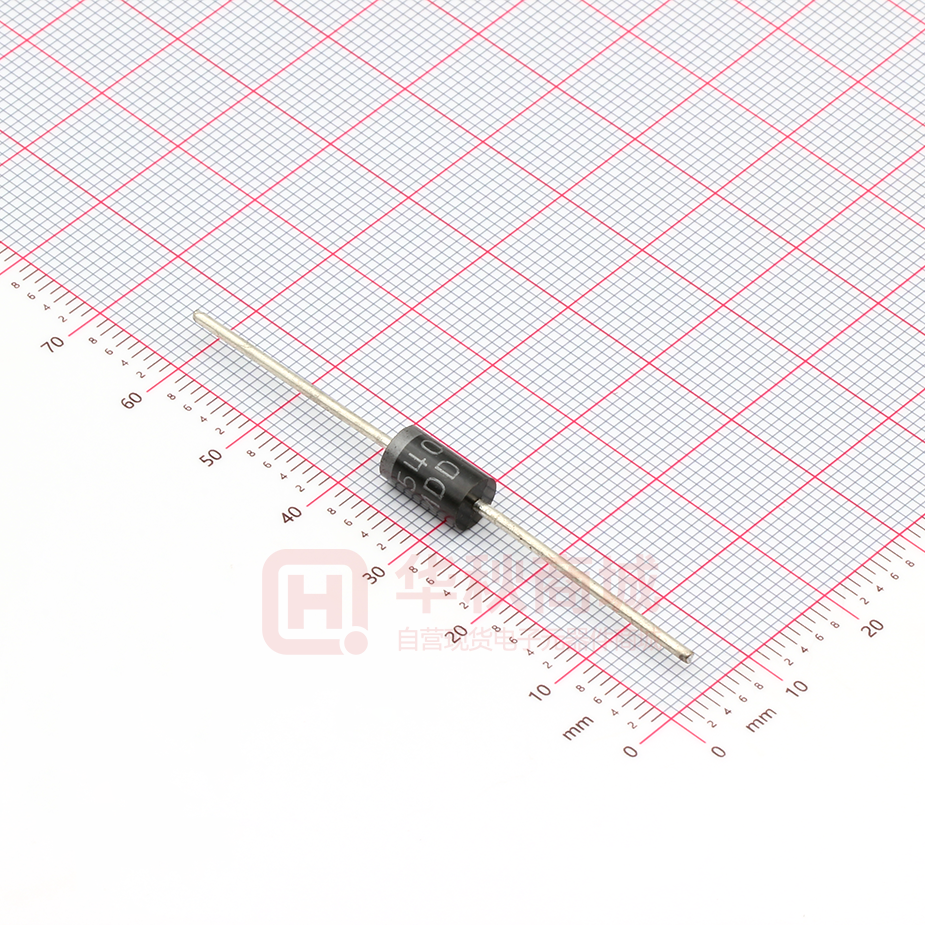

UF5400 THRU UF5408
ULTRA FAST RECTIFIERS
Reverse Voltage - 50 to 1000 Volts
Forward Current - 3.0 Amperes
FEATURES
DO-201AD
The plastic package carries Underwriters Laboratory
Flammability Classification 94V-0
Ultra fast switching for high efficiency
Low reverse leakage
High forward surge current capability
High temperature soldering guaranteed:
250 C/10 seconds,0.375”(9.5mm) lead length,
5 lbs. (2.3kg) tension
1.0 (25.4)
MIN.
0.220(5.6)
0.197(5.0)
DIA.
0.375(9.5)
0.285(7.2)
MECHANICAL DATA
1.0 (25.4)
MIN.
0.052(1.3)
0.048(1.2)
DIA.
Dimensions in inches and (millimeters)
Case: JEDEC DO-201AD molded plastic body
Terminals: Plated axial leads, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight:0.04 ounce, 1.10 grams
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified.
Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%.
MDD Catalog Number
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
0.375”(9.5mm) lead length at TA=55 C
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum instantaneous forward voltage at 3.0A
Maximum DC reverse current
TA=25 C
at rated DC blocking voltage
TA=100 C
Maximum reverse recovery time
(NOTE 1)
Typical junction capacitance (NOTE 2)
Typical thermal resistance (NOTE 3)
Operating junction and storage temperature range
SYMBOLS
VRRM
VRMS
VDC
UF
UF
UF
UF
UF UF
UF
UF UF
5400 5401 5402 5403 5404 5405 5406 5407 5408 UNITS
50
35
50
100 200 300 400 500
70 140 210 280 350
100 200 300 400 500
600 800 1000 VOLTS
420 560 700 VOLTS
600 800 1000 VOLTS
I(AV)
3.0
Amps
IFSM
150.0
Amps
VF
1.0
IR
trr
CJ
RθJA
TJ,TSTG
1.70
5.0
150.0
50
µA
75
45
20.0
-65 to +150
Note:1.Reverse recovery condition IF=0.5A,IR=1.0A,Irr=0.25A
2.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
3.Thermal resistance from junction to ambient at 0.375”(9.5mm)lead length,P.C.B. mounted
Volts
ns
pF
C/W
C
FIG. 1- FORWARD CURRENT DERATING CURVE
3.0
2.4
1.8
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
1.2
0.6
0
0
25
50
75
100
125
150
PEAK FORWARD SURGE CURRENT,
AMPERES
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
RATINGS AND CHARACTERISTIC CURVES UF5400 THRU UF5408
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
150
8.3ms SINGLE HALF SINE-WAVE
(JEDEC Method)
120
90
60
30
175
0
1
10
AMBIENT TEMPERATURE, C
TJ=25 C
PULSE WIDTH=300 µs
1%DUTY CYCLE
10
1
0.1
UF5400-UF5404
UF5405-UF5408
0.01
0.2
0.6
1.0
1.4
1.8
2.0
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MICROAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
20
1,000
100
TJ=100 C
10
1
TJ=25 C
0.1
0.01
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
0
20
40
60
80
200
TJ=25 C
20
TRANSIENT THERMAL IMPEDANCE,
C/W
400
FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE
100
10
1
0.1
0.01
0.1
1
10
2
0.1
1.0
10
REVERSE VOLTAGE,VOLTS
100
PERCENT OF PEAK REVERSE VOLTAGE,%
FIG. 5-TYPICAL JUNCTION CAPACITANCE
JUNCTION CAPACITANCE, pF
100
NUMBER OF CYCLES AT 60 Hz
100
t,PULSE DURATION,sec.
The cruve graph is for reference only, can't be the basis for judgment(曲线图仅供参考)!
