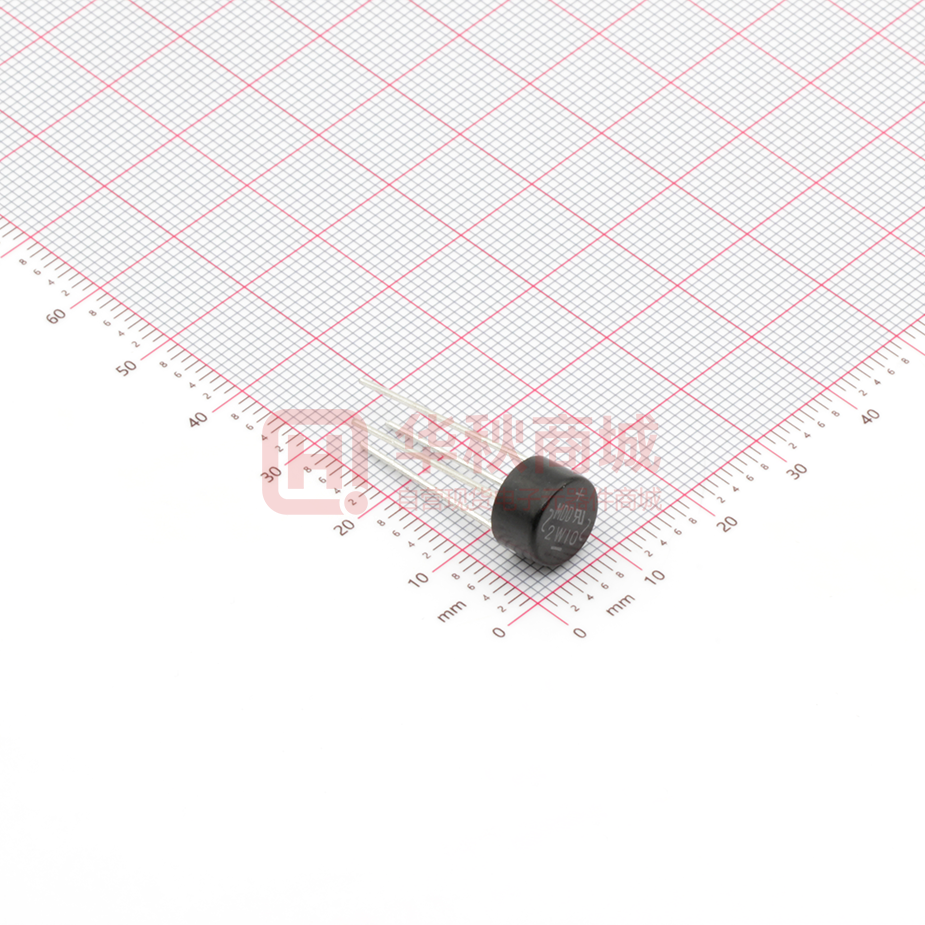

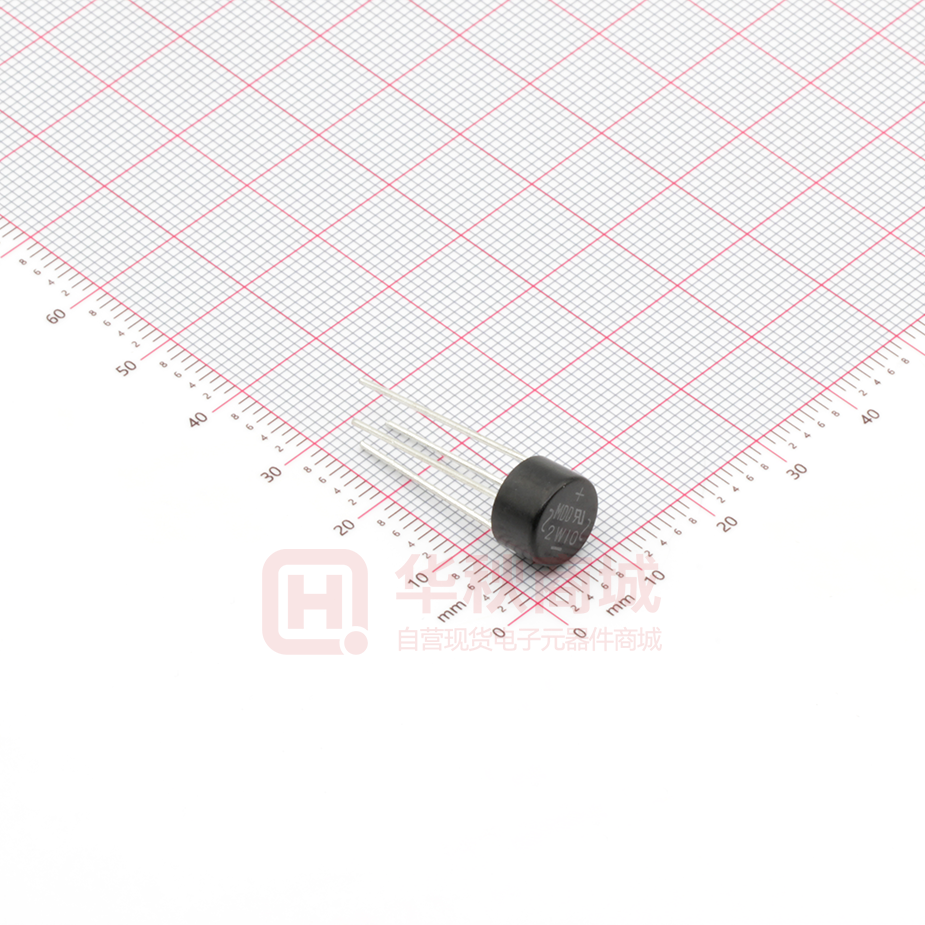

2W10

厂商：
MDD(辰达半导体)
封装：
WOM
描述：
桥式整流器/整流桥 VRM=1000V，IO=2.0A，VF=1.0V，IR=10uA

数据手册：

下载2W10.pdf

立即购买

详情介绍
数据手册
价格&库存

2W10 数据手册

2W005 THRU 2W10 Reverse Voltage - 50 to 1000 Volts Forward Current -15.0 Amperes SILICON BRIDGE RECTIFIERS Features WOM  The plastic package carries Underwriters Laboratory Flammability Classification 94V-0 0.358(9.1) 0.339(8.6)  Ideal for printed circuit boards 0.237(6.0) 0.197(5.0) +  High forward surge current capability  High temperature soldering guaranteed: ~  Low reverse leakage 0.827 (21.0) MIN. 260°C/10 seconds,5 lbs. (2.3kg) tension 0.709 (18.0) MIN.  Glass passivated junction 0.032(0.8) DIA. 0.028(0.7) Case : JEDEC WOM Molded plastic body Terminals : Solder plated, solderable per MIL-STD-750,Method 2026 Polarity : Polarity symbol marking on body Mounting Position : Any Weight : 0.05 ounce, 1.42 grams + 0.220(5.6) 0.180(4.6) ~ POS.LEAD - Mechanical Data 0.220(5.6) 0.180(4.6) Maximum Ratings And Electrical Characteristics Dimensions in inches and (millimeters) Ratings at 25°C ambient temperature unless otherwisespecified. Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%. Parameter MDD SYMBOLS Marking Code Maximum repetitive peak reverse voltage Maximum RMS voltage Maximum DC blocking voltage Maximum average forward output rectified current at TC=55°C ( N o t e 1 ) Peak forward surge current 8.3ms single half sine-wave superimposed on rated load (JEDEC Method) Rating for Fusing(t

下载 PDF

2W10

1. 物料型号：2W005至2W10，这是一系列硅桥式整流器，其反向电压范围在50至1000伏特，正向电流为2.0安培。

2. 器件简介：塑料封装符合UL 94V-0的阻燃等级，非常适合印刷电路板使用。该器件具有低反向漏电流、高正向浪涌电流能力，保证在260摄氏度下10秒的高温焊接，引脚长度为0.375英寸（9.5mm），能承受5磅（2.3kg）的张力。

3. 引脚分配：文档中未明确提供引脚分配的详细信息。

4. 参数特性：提供了最大重复峰值反向电压、最大直流阻断电压、最大平均正向输出整流电流、峰值正向浪涌电流、每个桥元件的最大瞬态正向电压降、最大直流反向电流等参数。

5. 功能详解：文档中包含正向电流降额曲线、典型瞬态正向特性、最大非重复峰值正向浪涌电流、典型反向特性、典型瞬态热阻抗等图表，用于描述器件在不同条件下的性能。

6. 应用信息：适用于单相半波60Hz的电阻性或电感性负载，对于电容性负载，电流需降低20%。

7. 封装信息：封装为模塑塑料体，端子为镀层引脚，可按照MIL-STD-750标准方法2026进行焊接。
