SM4001 THRU SM4007
GENERAL PURPOSE PLASTIC RECTIFIER
50V-1000V
1.0A
FEATURES
¨ The plastic package carries Underwriters Laboratory
Flammability Classification 94V-0
¨ Construction utilizes void-free
molded plastic technique
¨ Low reverse leakage
¨ High forward surge current capability
¨ High temperature soldering guaranteed:
250°C/10 seconds, 0.375" (9.5mm) lead length,
5 lbs. (2.3kg) tension

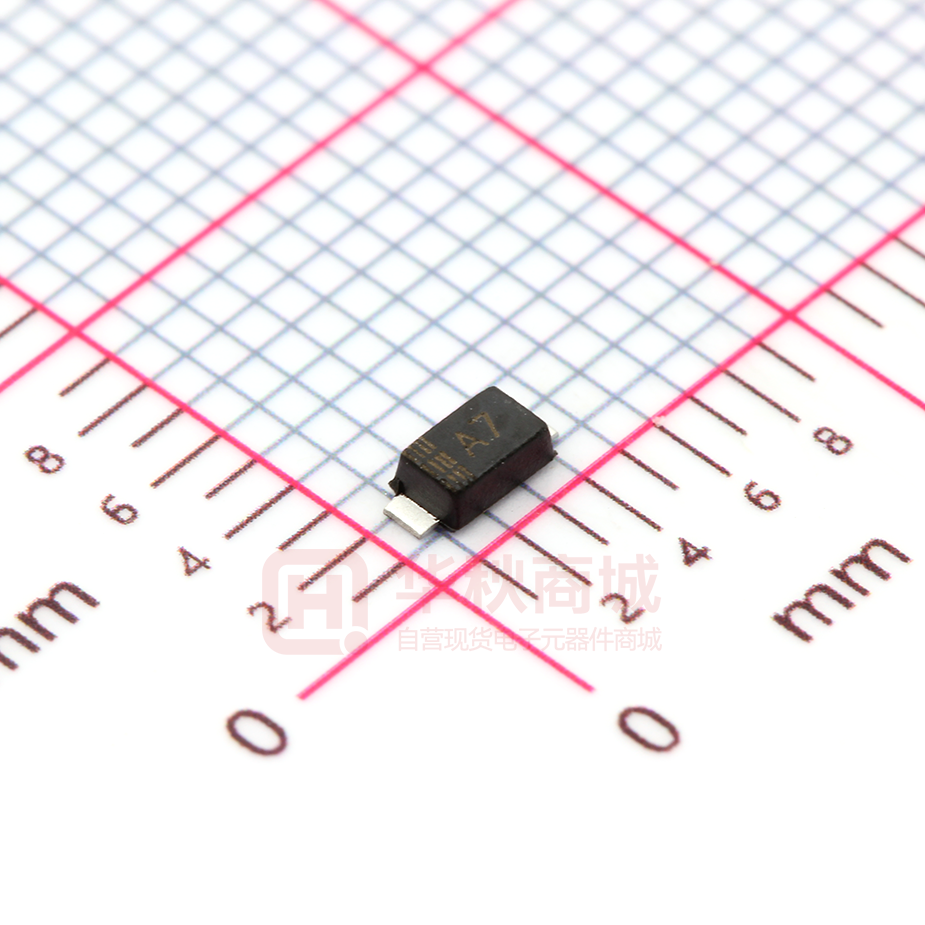

SOD-123FL
MECHANICAL DATA
Case: JEDEC SOD-123 molded plastic body
Terminals: Plated axial leads, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight: 0.012 ounce, 0.3 gram
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25°C ambient temperature unless otherwise specified.
SYMBOLS
SM
4001PL
SM
4002PL
SM
4003PL
SM
4004PL
SM
4005PL
SM
4006PL
*Maximum repetitive peak reverse voltage
VRRM
50
100
200
400
600
*Maximum RMS voltage
VRMS
35
70
140
280
420
*Maximum DC blocking voltage
VDC
50
100
200
400
600
*Maximum average forward rectified current
0.375" (9.5mm) lead length at T A=75°C
I(AV)
1.0
Amp
*Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method) TA=75°C
IFSM
30.0
Amps
*Maximum instantaneous forward voltage at 1.0A
VF
1.1
Volts
*Maximum full load reverse current
full cycle average 0.375" (9.5mm) lead length at
TL=75°C
IR(AV)
30.0
µA
IR
5.0
50.0
µA
trr
30.0
µs
TA= 25°C
TA=100°C
*Maximum DC reverse current
at rated DC blocking voltage
Typical reverse recovery time
Typical junction capacitance
(NOTE 1)
(NOTE 2)
Typical thermal resistance (NOTE 3)
Maximum DC blocking voltage temperature
*Operating junction and storage temperature range
SM
4007PL
UNITS
800
1000
Volts
560
700
Volts
800
1000
Volts
CJ
15.0
pF
RΘJA
RΘJL
50.0
25.0
°C/W
TA
+150
°C
TJ, TSTG
-50 to +175
°C
NOTES:
(1) Measured on Tektronix Type "S" recovery plug-in. Tektronix 545 Scope or equivalent, IFM=20mA, IRM=1mA
(2) Measured at 1.0 MHz and applied reverse voltage of 4.0 Volts
(3) Thermal resistance from junction to ambient and from junction to lead at 0.375" (9.5mm) lead length, P.C.B. mounted
1
SM4001 THRU SM4007
GENERAL PURPOSE PLASTIC RECTIFIER
RATINGS AND CHARACTERISTIC CURVES
1.0
.8
.6
.4
Single Phase
Half Wave 60Hz
Resistive or
Inductive Load
.2
0
0
25
50
75
FIG. 2 - MAXIMUM NON-REPETITIVE FORWARD
SURGE CURRENT
PEAK FORWARD SURGE CURRENT, (A)
AVERAGE FORWARD CURRENT, (A)
FIG. 1 - TYPICAL FORWARD CURRENT
DERATING CURVE
100 125 150 175
AMBIENT TEMPERATURE, ( )
25
20
15
10
5
1
Pulse Width = 300us
1% Duty Cycle
1.0
1.2
1.4
1.6
INSTANTANEOUS FORWARD VOLTAGE, (V)
40
60 80 100
TJ = 100
10
5
1
.5
TJ = 25
.1
0
20
60
40
20
TJ = 25
2
1
1.0 2
4
10
20 40
REVERSE VOLTAGE, ( V )
2
40
60
80
100
120
140
PERCENT OF RATED PEAK REVERSE VOLTAGE, (%)
100
.2 .4
20
50
200
.1
6 8 10
100
FIG. 5 - TYPICAL JUNCTION CAPACITANCE
10
6
4
4
NUMBER OF CYCLES AT 60Hz
INSTANTANEOUS REVERSE CURRENT, (uA)
T J = 25
.1
JUNCTION CAPACITANCE, (pF)
INSTANTANEOUS FORWARD CURRENT, (A)
1.0
.8
2
FIG. 4 - TYPICAL REVERSE CHARACTERISTICS
10
.6
8.3ms Single Half Sine-Wave
(JEDED Method)
0
FIG. 3 - TYPICAL INSTANTANEOUS
FORWARD CHARACTERISTICS
.01
.4
SM4001 THRU SM4007
100
