SOD1F1 THRU SOD1F107
SURFACE MOUNT FAST RECOVERY RECTIFIER
Reverse Voltage - 50 to 1000 Volts
Forward Current - 1.0Ampere

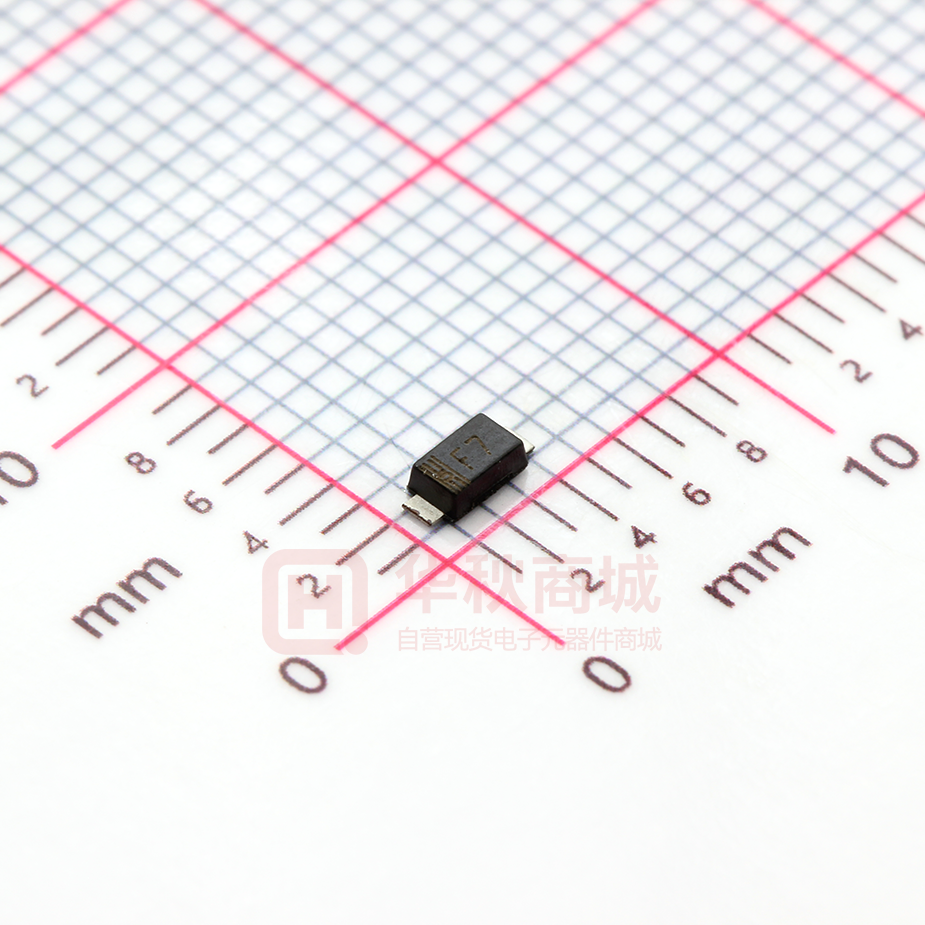

SOD-123FL
FEATURES
Glass passivated device
Ideal for surface mouted applications
Low reverse leakage
Metallurgically bonded construction
High temperature soldering guaranteed:
260 C/10 seconds,0.375”(9.5mm) lead length,
5 lbs. (2.3kg) tension
MECHANICAL DATA
Case: SOD-123FL molded plastic body over passivated chip
Terminals: Plated axial leads, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight:0.0007 ounce, 0.02 grams
Dimensions in inches and (millimeters)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified.
Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%.
SYMBOLS
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
at TL =100 C (NOTE 1)
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load
Maximum instantaneous forward voltage at 1.0A
Maximum DC reverse current
TA=25 C
at rated DC blocking voltage
TA=125 C
Maximum reverse recovery time (NOTE 2)
VRRM
VRMS
VDC
SOD1F1
SOD1F6
SOD1F7
SOD1F2
SOD1F3
SOD1F4
F1
F2
F3
F4
F5
F6
F7
50
100
200
400
600
800
35
50
70
100
140
200
280
400
420
600
560
800
1000
700
1000
SOD1F5
UNITS
V
V
V
I(AV)
1.0
A
IFSM
25.0
A
VF
1.3
V
IR
5.0
50.0
µA
trr
250
150
Typical junction capacitance (NOTE 3)
CJ
Typical thermal resistance (NOTE 4)
RθJA
Operating junction and storage temperature range TJ,TSTG
Note: 1.Averaged over any 20ms period.
2.Measured with IF=0.5A, IR=1A, Irr=0.25A.
3.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
4.P.C.B. mounted with 0.2x0.2”(5.0x5.0mm) copper pad areas
1
15
95
-55 to +150
500
ns
pF
C/W
C
SOD1F1 THRU SOD1F107
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
SURFACE MOUNT FAST RECOVERY RECTIFIER
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
PEAK FORWARD SURGE CURRENT,
AMPERES
FIG. 1- FORWARD CURRENT DERATING CURVE
1.0
P.C.B mounted on
0.2*0.2"(5.0*5.0mm)
copper pad areas
0.8
0.6
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
0.4
0.2
0
0
25
50
75
100
125
150
25
8.3ms SINGLE HALF SINE-WAVE
20
15
10
5
0
1
175
10
100
NUMBER OF CYCLES AT 60 Hz
LEAD TEMPERATURE, C
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MICROAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
20
10
TJ=25 C
PULSE WIDTH=300 µs
2%DUTY CYCLE
1
0.1
0.01
0.2
0.6
1.0
1.4
1.8
2.0
1,000
100
TJ=100 C
10
1
TJ=25 C
0.1
0.01
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
JUNCTION CAPACITANCE, pF
FIG. 5-TYPICAL JUNCTION CAPACITANCE
TJ=25 C
10
1
0.1
1.0
10
20
40
60
80
PERCENT OF PEAK REVERSE VOLTAGE,%
200
100
0
100
REVERSE VOLTAGE,VOLTS
2
100
