www.cellwise-semi.com
CW1030-DS V1.0
CW1030
3 节电池保护 IC
功能特性
过充电保护
• 阈值范围 4.175V~4.325V,25mV 步进,
± 25mV 精度
过放电保护
• 阈值范围 2.500V 或 2.700V,± 50mV 精度
过电流保护
• 过流检测 1
阈值 0.100V,± 5mV 精度
• 过流检测 2
阈值 0.200V,± 10mV 精度
• 短路保护
阈值 0.400V,± 10mV 精度
过流保护后负载锁定,解除负载后自动回复
低功耗设计
• 工作状态 12A (25°C)
• 休眠状态 5A (25°C)

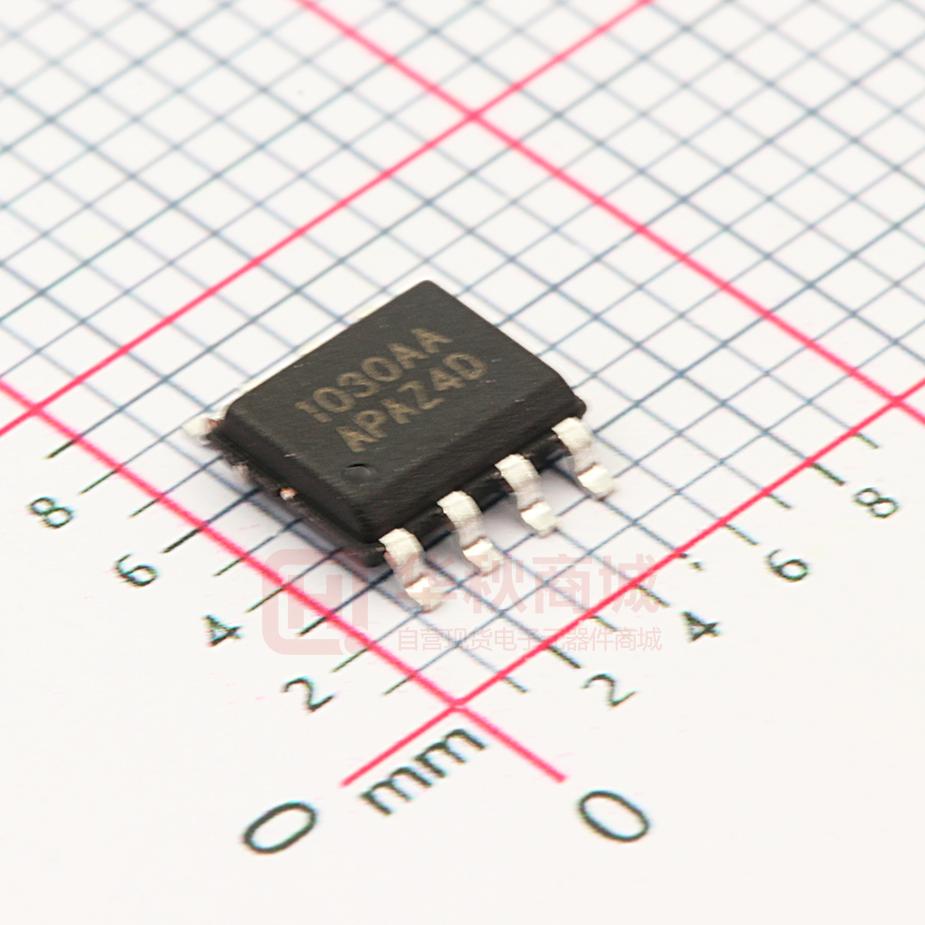

封装形式:SOP-8
基本描述
CW1030 系列产品是一款高度集成的 3 串锂离
子电池或锂聚合物电池保护芯片。CW1030 为电池
包提供过充、过放以及过流保护。
应用领域
电动工具
后备电源
锂离子及锂聚合物电池包
© 2018 Cellwise Microelectronics
1
CW1030
应用示意图
电池包
PACK+
Charge FET
1
VDD
CO
4
2
VC2
VM
3
CHARGE+
CW1030
7
VC1
DO
6
8
VSS
TD
5
Discharge FET
2
PACK-
2018 Cellwise Microelectronics
CW1030
产品选择指南
CW1030 X X X X
封装形式, P: SOP8
参数类型,从 A 到 Z
电池类型,A:代表锂离子电池
功能和版本信息,从 A 到 Z
产品目录
产品型号
过充阈值
[VOC]
过充延时
[TOC]
过充解除
[VOCR]
过放阈值
[VOD]
过放延时
[TOD]
过放解除
[VODR]
CW1030AAAP
4.225V
1s
4.125V
2.700V
1s
3.000V
产品型号
过流 1 阈值
[VEC1]
过流 2 阈值
[VEC2]
短路阈值
[VSHR]
CW1030AAAP
0.100V
0.200V
0.400V
2018 Cellwise Microelectronics
3
CW1030
引脚排列图
1
VDD
VSS
8
2
VC2
VC1
7
CW1030
4
3
VM
DO
6
4
C0
TD
5
编号
名称
引脚描述
1
VDD
芯片电源,连接电池组最高电位;即电池 3 正端
2
VC2
电池 2 正极连接端子
3
VM
P-端电压检测端子,过流检测端子
4
CO
充电保护输出端子,开漏输出,驱动 PMOS
5
TD
测试模式端子
6
DO
放电保护输出端子,驱动 NMOS
7
VC1
电池 1 正极连接端子
8
VSS
芯片接地端子,连接电池 1 负极
2018 Cellwise Microelectronics
CW1030
绝对最大额定值
范围
单位
最小值
最大值
引脚输入电压
VDD, VM, CO,VC2,VC1
VSS-0.3
VSS+30
V
引脚输入电压
TD
VSS-0.3
6
V
引脚输入电压
DO
VSS-0.3
VDD+0.3
V
工作温度
T1
-30
85
°C
存储温度
T2
-40
125
°C
注意:绝对最大额定值是指无论在任何条件下都不能超过的额定值。如果超过此额定值,有可能造成产品损
伤。
额定工作电压
描述
项目
最小值
典型值
最大值
单位
VDD 输入电压
VDD
4
13.5
V
VCELL 输入电压
VCELL
0
4.5
V
2018 Cellwise Microelectronics
5
CW1030
电气特性
除特殊说明外 T=25°C
描述
项目
测试条件
最小值
典型值
最大值
单位
20
A
电源
IOPR
VC1=VC2=VC3=3.7V
12
ISLEEP
VC1=VC2=VC3=2.0V
5
过充检测电压
VOC*1
VC1=VC2=3.7V
VC3=3.7→4.5V
VOC 0.025
VOC
VOC +
0.025
V
过充解除电压
VOCR
VC1=VC2=3.7V
VC3=4.5→3.7V
VOCR 0.025
VOCR
VOCR +
0.025
V
过放检测电压
VOD
VC1=VC2=3.7V
VC3=3.7→2.0V
VOD0.050
VOD
VOD+
0.050
V
过放解除电压
VODR
VC1=VC2=3.7V
VC3=2.0→3.7V
VODR 0.050
VODR
VODR +
0.050
V
过流 1 检测电压
VEC1
VC1=VC2=VC3=3.7V
VM=0→0.15V
VEC10.005
VEC1
VEC1+
0.005
V
过流 2 检测电压
VEC2
VC1=VC2=VC3=3.7V
VM=0→0.3V
VEC20.010
VEC2
VEC2+
0.010
V
短路检测电压
VSHR
VC1=VC2=VC3=3.7V
VM=0→0.5V
VSHR 0.010
VSHR
VSHR +
0.010
V
负载检测电压
VLD
VC1=VC2=VC3=3.7V
TOC
VC1=VC2=3.7V
VC3=3.7→4.5V
正常工作电流
休眠电流
A
电压、温度检测和保护阈值
0.4
V
延迟时间
过充保护延时
0.8
1
1.2
s
8
12
16
ms
17.5
25
ms
过充保护重置延时
TRESET
过充保护解除延时
TOCR
VC1=VC2 =3.7V
VC3=4.5→3.7V
过放保护延时
TOD
VC1=VC2= 3.7V
VC3=3.7→2.0V
0.8
1
1.2
s
过放保护解除延时
TODR
VC1=VC2 =3.7V
VC3=2.0→3.7V
160
200
240
ms
过流 1 保护延时
TEC1
VC1=VC2=VC3=3.7V
VM=0→0.15V
0.8
1
1.2
s
过流 2 保护延时
TEC2
VC1=VC2=VC3=3.7V
VM=0→0.5V
80
100
120
ms
短路保护延时
TSHORT
VC1=VC2=VC3=3.7V
VM=0→0.5V
200
240
280
s
过流解除延时
TECR*2
50
60
70
ms
负载锁定态解除延时
TLLR
休眠延时
TSLP
6
10
VC1=VC2=VC3 =3.7V
VM<VSHR
60
24
30
ms
36
s
2018 Cellwise Microelectronics
CW1030
0V 充电功能
0V 充电开始电压
V0V
1.3
2.0
V
RVMVSS
60
kΩ
CO*3
VSS
V
VDD
V
VSS
V
CO 端子逻辑高电平
--
A
CO 端子逻辑低电平
-150
A
DO 端子逻辑高电平
150
A
DO 端子逻辑低电平
-400
A
VM 端子
VM 和 VSS 间电阻
引脚输出电压
CO 逻辑低电平输出电压
DO 逻辑高电平输出电压
DO 逻辑低电平输出电压
DO
引脚驱动能力
CO 端子输出电流
CO
DO 端子输出电流
DO
*1 详细保护阈值选择,请参阅选择指南表
*2 所有过电流保护(包括过流 1,过流 2 和短路保护)解除延迟时间均为 60ms
*3 CO 端子的输出高电平为高阻态
2018 Cellwise Microelectronics
7
CW1030
原理框图
CO
驱动
VDD
稳压电源
DO
基准
VC2
过充
VC1
电压检测
控制逻辑
VM端检测
VM
过放
VSS
8
过流检测
2018 Cellwise Microelectronics
CW1030
功能描述
正常状态
所有电池电压处于过充检测电压(VOC)和过放检测电压(VOD)之间,且 VM 端子电压小于过流检测
电压(VEC1)时,CW1030 处于正常工作状态。
过充电状态
正常状态下,任意一节电池电压高于过充检测电压(VOC),且超过过充保护延迟时间(TOC),CO
端子输出高阻态关断充电MOSFET,CW1030进入过充保护状态。
过充保护延时时间(TOC)内,若所检测电池电压低于过充检测电压(VOC)的时间超过过充重置延时
(TRESET),则过充累积的延迟时间(TOC)重置。否则,电池电压的下降则认为是无关的干扰从而被屏
蔽。
过充电保护解除条件:
所有电池电压低于过充解除电压(VOCR)且超过过充解除延迟时间(TOCR)。
过放电状态
正常状态下,任意一节电池电压低于过放保护电压(VOD),且超过过放保护延迟时间(TOD),DO 端
子输出低电平关断放电 MOSFET,CW1030 进入过放保护状态。
过放电保护解除条件:
所有电池电压高于过放解除电压(VODR)且超过过放解除延迟时间(TODR);
过放电负载锁定态
CW1030 在连接负载的条件下进入过放保护态,保持负载存在,若所有电池电压高于过放解除电压
(VODR)且维持超过过放解除延时(TODR),则 CW1030 进入过放电负载锁定态。此时,即使所有电池电
压高于过放解除电压(VODR),DO 端子也会持续输出低电平保持放电 MOSFET 关闭。
过放电负载锁定解除条件:
负载解除,VM 端子电压小于 VSHR,并超过负载锁定解除延时 TLLR,过放电负载锁定态解除,IC 进入
正常状态。
低功耗状态
CW1030 进入过放保护状态,并超过休眠延时时间(TSLP),则 CW1030 会进入低功耗状态。DO 端
子保持低电平,维持放电 MOSFET 关闭;CO 端子保持低电平状态,维持充电 MOSFET 开启。
休眠状态解除条件:
负载解除,电池电压高于过放解除电压(VODR)且维持超过过放解除延时(TODR)。
过电流状态
CW1030 内置三级过流检测,过流 1,过流 2 和短路保护。
保护机制:通过 VM 端子检测主回路放电 MOSFET 上压降,来判断是否进行相应的过流保护。
以过流 1 保护为例,放电电流跟随外部负载变化,VM 端子检测到放电 MOSFET 上的电压大于过流 1
保护阈值(VEC1)并维持超过过流 1 保护延迟时间(TEC1),DO 端子输出低电平关断放电 MOSFET。CW1030
进入过流保护状态。
过流解除条件:
VM 端子电压小于 VSHR,且超过过流回复延时时间(TECR),过流保护解除。
2018 Cellwise Microelectronics
9
CW1030
0V 充电
CW1030 支持电池 0V 充电功能,即当电池电压低于芯片正常工作电压时,电池包可正常充电。
CW1030 的 VDD 电压大于 0V 充电开始电压(VOV),连接充电器且充电器输出电压高于充电 MOSFET
开启阈值时,电池开始充电。
10
2018 Cellwise Microelectronics
CW1030
参考应用电路
PACK+
Charge FET
CHARGE+
2M
1
1k
1μF
1k
0.1μF
1k
0.1μF
VDD
CO
4
2M
2
VC2
VM
3
CW1030
7
VC1
DO
6
8
VSS
TD
5
1k
1nF
100k
PACK-
Discharge FET
3 串共负异口应用电路
PACK+
2M
1
1k
1μF
1k
0.1μF
1k
0.1μF
VDD
CO
4
2M
2
VC2
VM
3
CW1030
7
VC1
DO
6
8
VSS
TD
5
1nF
1k
100k
1M
3.3M
CHARGEDischarge FET
PACK-
3 串共正异口应用电路
2018 Cellwise Microelectronics
11
CW1030
封装图和封装尺寸
SOP-8 封装
D
A3
h
0.25
A2 A
C
A1
θ
L
L1
b
b1
E1 E
c1 c
BASE METAL
WITH PLATING
b
SYMBOL
MILLIMETER
MIN
NOM
MAX
A
---
----
1.75
A1
0.10
----
0.225
A2
1.30
1.40
1.50
A3
0.60
0.65
0.70
b
0.39
----
0.47
b1
0.38
0.41
0.44
c
0.20
----
0.24
c1
0.19
0.20
0.21
D
4.80
4.90
5.00
E
5.80
6.00
6.20
E1
3.80
3.90
4.00
e
1.27BSC
h
0.25
----
0.50
L
0.50
----
0.80
L1
θ
12
SECTION B-B
B B
e
1.05REF
0
----
8°
2018 Cellwise Microelectronics
CW1030
版本履历
日期
版本
2018-06-14
1.0
修改项目
V1.0 说明书发布
修改
批准
曾抗
周军
声明
赛微微电子公司为提高产品的可靠性、功能或设计,保留对其做出变动的权利,恕不另行通知。对于本
文描述的任何产品和电路应用中出现的问题,赛微微电子公司不承担任何责任;不转让其专利权下的任何
许可证,也不转让其他权利。
若无赛微微电子公司总裁正式的书面授权,其产品不可作为生命支持设备或系统中的关键器件。
具体如下:
1. 生命支持器件或系统是指如下的设备或系
2. 关键器件是指生命支持设备或系统中,由
统:(a)用于外科植入人体,或(b)支
于该器件的失效会导致整个生命支持设备
持或维持生命,以及即使依照标示中的使
或系统的失效,或是影响其安全性及使用
用说明进行正确操作,但若操作失败,仍
效果。
将对使用者造成严重的伤害。
2018 Cellwise Microelectronics
13
