SMBJ SERIES
TRANSIENT VOLTAGE SUPPRESSORS
FEATURE
For surface mounted applications in order to optimize board space.
Low profile package.
Built-in strain relief.
Glass passivated junction.
Low inductance.
Excellent clamping capability.

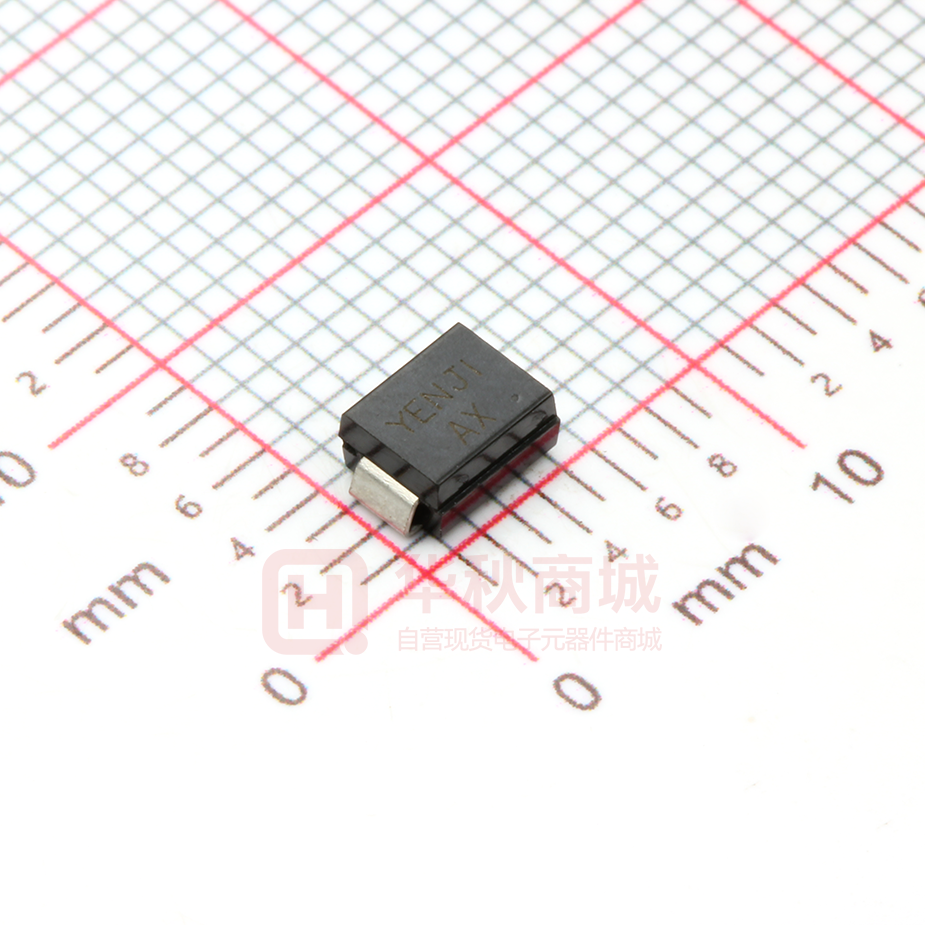

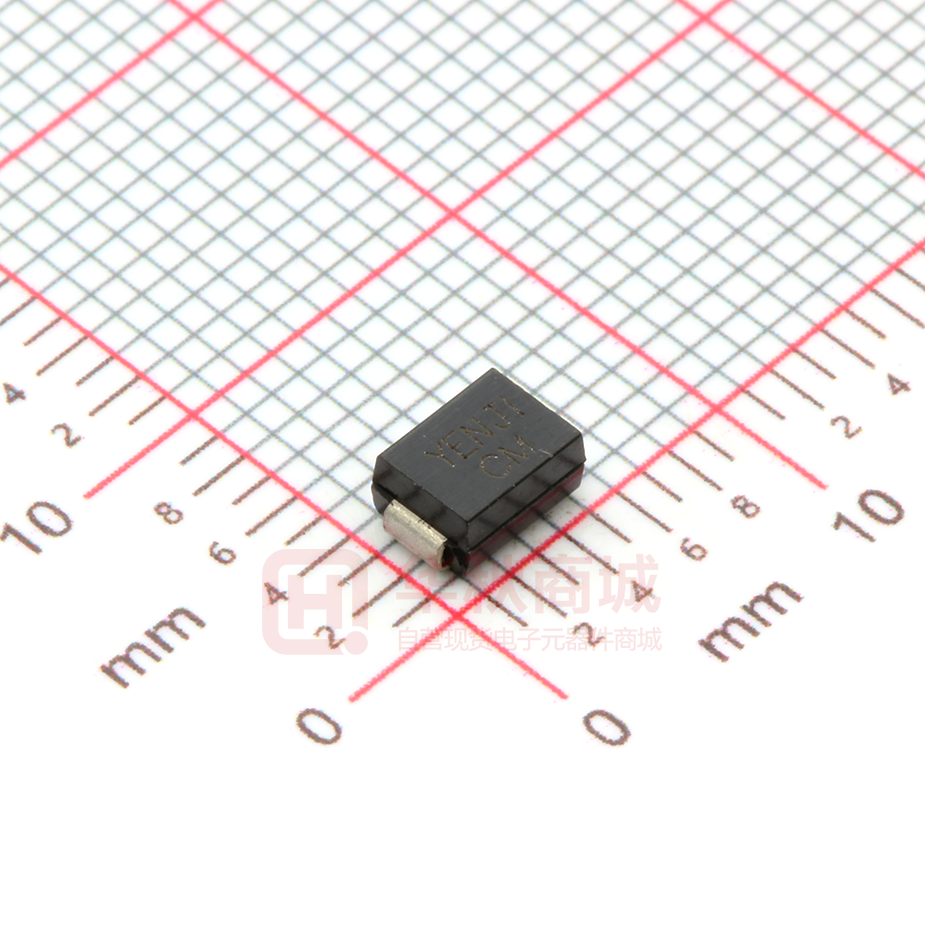

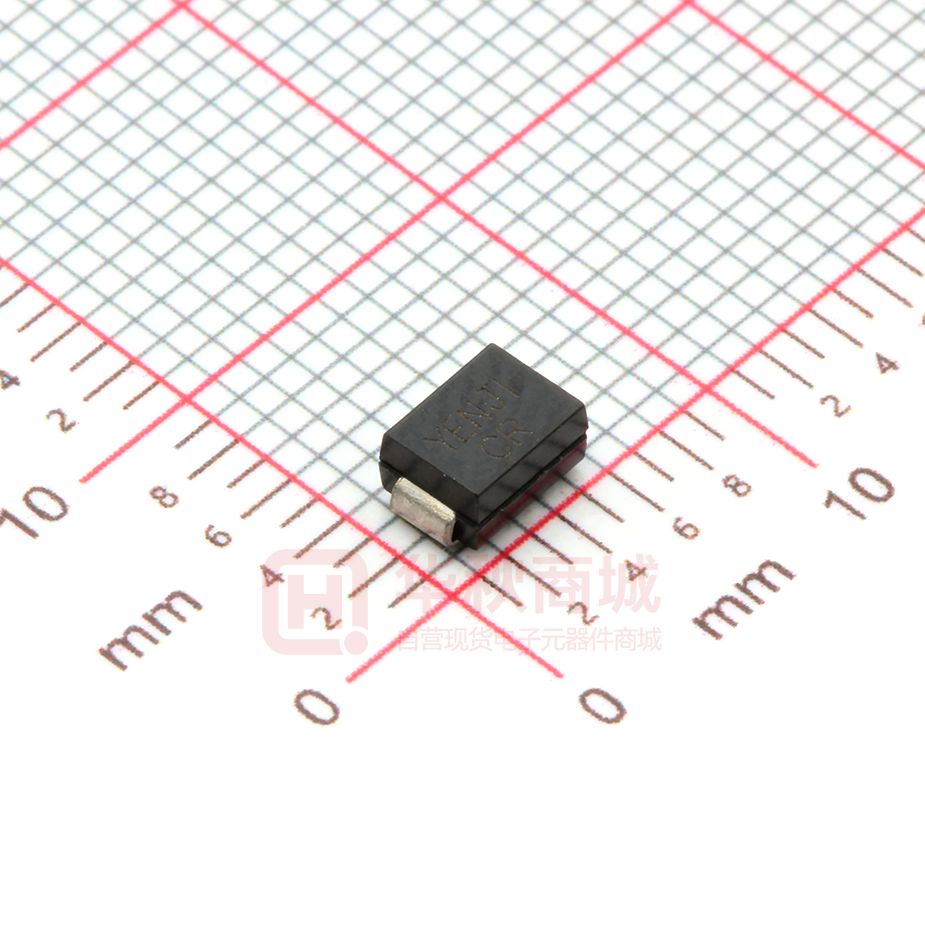

SMB/DO-214AA
Repetition Rate (duty cycle):0.01%.
Fast response time: typically less than 1.0ps from 0 Volts to BV for unidirectional types.
Typical IR less than 1μA above 10V.
High Temperature soldering: 260°C/10 seconds at terminals.
Plastic package has Underwriters Laboratory Flammability 94V-O.
MECHANICAL DATE
Case: JEDEC DO214AA. Molded plastic over glass passivated junction.
Terminal: Solder plated, solderable per MIL-STD-750, Method 2026.
Polarity: Color band denoted positive end (cathode) except Bidirectional.
Standard Packaging: 12mm tape (EIA STD RS-481).
Weight: 0.003 ounce, 0.093 grams.
DEVICES FOR BIPOLAR APPLICATION
For bidirectional use C or CA suffix for types SMBJ5.0 thru types SMBJ440 (e.g.SMBJ5.0CA, SMBJ440CA),
electrical characteristics apply in both directions.
MAXIMUM RATINGS AND CHARACTERISTICS
Ratings at 25ć ambient temperature unless otherwise specified.
RATING
SYMBOL
VALUE
UNITS
Peak Pulse Power Dissipation on 10/1000ȝs waveform
(Note1,Note2, Fig.1).
PPPM
Minimum 600
Watts
Peak Pulse Current of on 10/1000ȝs waveform.(Note1,Fig.3)
IPPM
See Table
Amps
Steady State Power Dissipation at TL =75ć,Lead lengths.375”,
(9.5mm) (Note2,Fig.5).
PM(AV)
5.0
Watts
Peak Forward Surge Current,8.3ms Single Half Sine-Wave
Superimposed on Rated Load, (JEDEC Method) (Note 3,Fig.6).
IFSM
100
Amps
TJ , TSTG
-65 to +150
ć
Operating junction and Storage Temperature Range.
Notes: 1. Non-repetitive current pulse, per Fig. 3 and derated above TA = 25ć per Fig. 2.
2. Mounted on 5.0mm x 5.0mm (0.03mm thick) Copper Pads to each terminal.
3. 8.3ms single half sine-wave, or equivalent square wave, Duty cycle = 4 pulses per minutes maximum.
1/4
SMBJ SERIES
DIMENSIONS
t
Cathode Band
s
D1 D
d
T1
T
L
SMB/DO-214AA
Millimeters
Item
Inches
Min.
Max.
Min.
Max.
L
4.06
4.57
0.160
0.180
D
3.30
3.94
0.130
0.155
D1
1.95
2.20
0.077
0.086
T
5.21
5.59
0.205
0.220
T1
0.76
1.52
0.030
0.060
d
-
0.203
-
0.008
s
2.13
2.47
0.084
0.097
t
0.152
0.305
0.006
0.012
ELECTRICAL CHARACTERISTICS
Part Number
Device
Reverse
Breakdown
Breakdown
Marking
Stand-Off
Voltage
Voltage
Code
Voltage
NIN.@IT
MAX.@IT
Test
Current
Maximum
Peak
Reverse
Clamping
Pulse
Leakage
Voltage @IPP
Current
@VRWM
UNT-POLAR
BI-POLAR
UNI
BI
VRWM(V)
VBR MIN.(V)
VBR MAX.(V)
IT(mA)
VC(V)
IPP(A)
IR(ȝA)
SMBJ5.0A
SMBJ5.0CA
KE
AE
5.0
6.40
7.00
10
9.2
65.3
800
SMBJ6.0A
SMBJ6.0CA
KG
AG
6.0
6.67
7.37
10
10.3
58.3
800
SMBJ6.5A
SMBJ6.5CA
KK
AK
6.5
7.22
7.98
10
11.2
53.6
500
SMBJ7.0A
SMBJ7.0CA
KM
AM
7.0
7.78
8.60
10
12.0
50.0
200
SMBJ7.5A
SMBJ7.5CA
KP
AP
7.5
8.33
9.21
1
12.9
46.6
100
SMBJ8.0A
SMBJ8.0CA
KR
AR
8.0
8.89
9.83
1
13.6
44.2
50
SMBJ8.5A
SMBJ8.5CA
KT
AT
8.5
9.44
10.40
1
14.4
41.7
20
SMBJ9.0A
SMBJ9.0CA
KV
AV
9.0
10.00
11.10
1
15.4
39.0
10
SMBJ10A
SMBJ10CA
KX
AX
10.0
11.10
12.30
1
17.0
35.3
5
SMBJ11A
SMBJ11CA
KZ
AZ
11.0
12.20
13.50
1
18.2
33.0
1
SMBJ12A
SMBJ12CA
LE
BE
12.0
13.30
14.70
1
19.9
30.2
1
SMBJ13A
SMBJ13CA
LG
BG
13.0
14.40
15.90
1
21.5
28.0
1
SMBJ14A
SMBJ14CA
LK
BK
14.0
15.60
17.20
1
23.2
25.9
1
SMBJ15A
SMBJ15CA
LM
BM
15.0
16.70
18.50
1
24.4
24.6
1
SMBJ16A
SMBJ16CA
LP
BP
16.0
17.80
19.70
1
26.0
23.1
1
SMBJ17A
SMBJ17CA
LR
BR
17.0
18.90
20.90
1
27.6
21.8
1
SMBJ18A
SMBJ18CA
LT
BT
18.0
20.00
22.10
1
29.2
20.6
1
SMBJ20A
SMBJ20CA
LV
BV
20.0
22.20
24.50
1
32.4
18.6
1
2/4
SMBJ SERIES
ELECTRICAL CHARACTERISTICS
Part Number
Device
Reverse
Breakdown
Breakdown
Marking
Stand-Off
Voltage
Voltage
Code
Voltage
NIN.@IT
MAX.@IT
Test
Current
Maximum
Peak
Reverse
Clamping
Pulse
Leakage
Voltage @IPP
Current
@VRWM
UNT-POLAR
BI-POLAR
UNI
BI
VRWM(V)
VBR MIN.(V)
VBR MAX.(V)
IT(mA)
VC(V)
IPP(A)
IR(ȝA)
SMBJ22A
SMBJ22CA
LX
BX
22.0
24.40
26.90
1
35.5
16.9
1
SMBJ24A
SMBJ24CA
LZ
BZ
24.0
26.70
29.50
1
38.9
15.5
1
SMBJ26A
SMBJ26CA
ME
CE
26.0
28.90
31.90
1
42.1
14.3
1
SMBJ28A
SMBJ28CA
MG
CG
28.0
31.10
34.40
1
45.4
13.3
1
SMBJ30A
SMBJ30CA
MK
CK
30.0
33.30
36.80
1
48.4
12.4
1
SMBJ33A
SMBJ33CA
MM
CM
33.0
36.70
40.60
1
53.3
11.3
1
SMBJ36A
SMBJ36CA
MP
CP
36.0
40.00
44.20
1
58.1
10.4
1
SMBJ40A
SMBJ40CA
MR
CR
40.0
44.40
49.10
1
64.5
9.3
1
SMBJ43A
SMBJ43CA
MT
CT
43.0
47.80
52.80
1
69.4
8.7
1
SMBJ45A
SMBJ45CA
MV
CV
45.0
50.00
55.30
1
72.7
8.3
1
SMBJ48A
SMBJ48CA
MX
CX
48.0
53.30
58.90
1
77.4
7.8
1
SMBJ51A
SMBJ51CA
MZ
CZ
51.0
56.70
62.70
1
82.4
7.3
1
SMBJ54A
SMBJ54CA
NE
DE
54.0
60.00
66.30
1
87.1
6.9
1
SMBJ58A
SMBJ58CA
NG
DG
58.0
64.40
71.20
1
93.6
6.5
1
SMBJ60A
SMBJ60CA
NK
DK
60.0
66.70
73.70
1
96.8
6.2
1
SMBJ64A
SMBJ64CA
NM
DM
64.0
71.10
78.60
1
103.0
5.9
1
SMBJ70A
SMBJ70CA
NP
DP
70.0
77.80
86.00
1
113.0
5.3
1
SMBJ75A
SMBJ75CA
NR
DR
75.0
83.30
92.10
1
121.0
5.0
1
SMBJ78A
SMBJ78CA
NT
DT
78.0
86.70
95.80
1
126.0
4.8
1
SMBJ85A
SMBJ85CA
NV
DV
85.0
94.40
104.00
1
137.0
4.4
1
SMBJ90A
SMBJ90CA
NX
DX
90.0
100.00
111.00
1
146.0
4.1
1
SMBJ100A
SMBJ100CA
NZ
DZ
100.0
111.00
123.00
1
162.0
3.7
1
SMBJ110A
SMBJ110CA
PE
EE
110.0
122.00
135.00
1
177.0
3.4
1
SMBJ120A
SMBJ120CA
PG
EG
120.0
133.00
147.00
1
193.0
3.1
1
SMBJ130A
SMBJ130CA
PK
EK
130.0
144.00
159.00
1
209.0
2.9
1
SMBJ150A
SMBJ150CA
PM
EM
150.0
167.00
185.00
1
243.0
2.5
1
SMBJ160A
SMBJ160CA
PP
EP
160.0
178.00
197.00
1
259.0
2.3
1
SMBJ170A
SMBJ170CA
PR
ER
170.0
189.00
209.00
1
275.0
2.2
1
SMBJ180A
SMBJ180CA
PT
ET
180.0
201.00
222.00
1
292.0
2.1
1
SMBJ190A
SMBJ190CA
PA
EC
190.0
211.00
233.00
1
308.0
2.0
1
SMBJ200A
SMBJ200CA
PV
EV
200.0
224.00
247.00
1
324.0
1.9
1
SMBJ210A
SMBJ210CA
PB
ED
210.0
237.00
263.00
1
340.0
1.8
1
SMBJ220A
SMBJ220CA
PX
EX
220.0
246.00
272.00
1
356.0
1.7
1
SMBJ250A
SMBJ250CA
PZ
EZ
250.0
279.00
309.00
1
405.0
1.5
1
SMBJ300A
SMBJ300CA
QE
FE
300.0
335.00
371.00
1
486.0
1.3
1
SMBJ350A
SMBJ350CA
QG
FG
350.0
391.00
432.00
1
567.0
1.1
1
SMBJ400A
SMBJ400CA
QK
FK
400.0
447.00
494.00
1
648.0
0.9
1
SMBJ440A
SMBJ440CA
QM
FM
440.0
492.00
543.00
1
713.0
0.9
1
Notes: For bidirectional type having VRWM of 10 volts and less, the IR limit is double.
3/4
SMBJ SERIES
RATINGS AND CHARACTERISTIC CURVES
Figure 1 - Peak Pulse Power Rating Curve
Figure 2 - Pulse Derating Curve
Peak Pulse Power (PPP) or Current (IPP)
Derating in Percentage %
100
PPPM-Peak Pulse Power (kW)
(TA=25ć unless otherwise noted)
10
1
0.2x0.2" (5.0x5.0mm)
Copper Pad Area
0.1
100
80
60
40
20
0
0.000001
0.00001
0.0001
0
0.001
td-Pulse Width (sec.)
75
100
125
150
175
Figure 4 - Typical Junction Capacitance
10000
150
Bi-directional V=0V
tr=10μsec
TJ=25°C
Pulse Width(td) is defined
as the point where the peak
current decays to 50% of IPPM
Peak Value
IPPM
100
1000
Uni-directional V=0V
Uni-directional @VR
Cj (pF)
IPPM- Peak Pulse Current, % IRSM
50
TA - Ambient Temperature (ºC)
Figure 3 - Pulse Waveform
Half Value
IPPM IPPM
( )
100
2
50
0
Bi-directional @VR
10/1000μsec. Waveform
as defined by R.E.A
10
Tj=25C
f=1.0MHz
Vsig=50mVp-p
td
1.0
0
2.0
3.0
1
1.0
4.0
t-Time (ms)
10.0
100.0
VBR - Reverse Breakdown Voltage (V)
1000.0
Figure 6 - Maximum Non-Repetitive Forward
Surge Current Uni-Directional Only
Figure 5 - Steady State Power Dissipation Derating Curve
6
120
IFSM - Peak Forward Surge Current (A)
PM(AV), Steady State Power Dissipation
(W)
25
5
4
3
2
1
0
0
25
50
75
100
125
150
100
80
60
40
20
0
175
1
TA - Ambient Temperature (ºC)
10
Number of Cycles at 60 Hz
4/4
