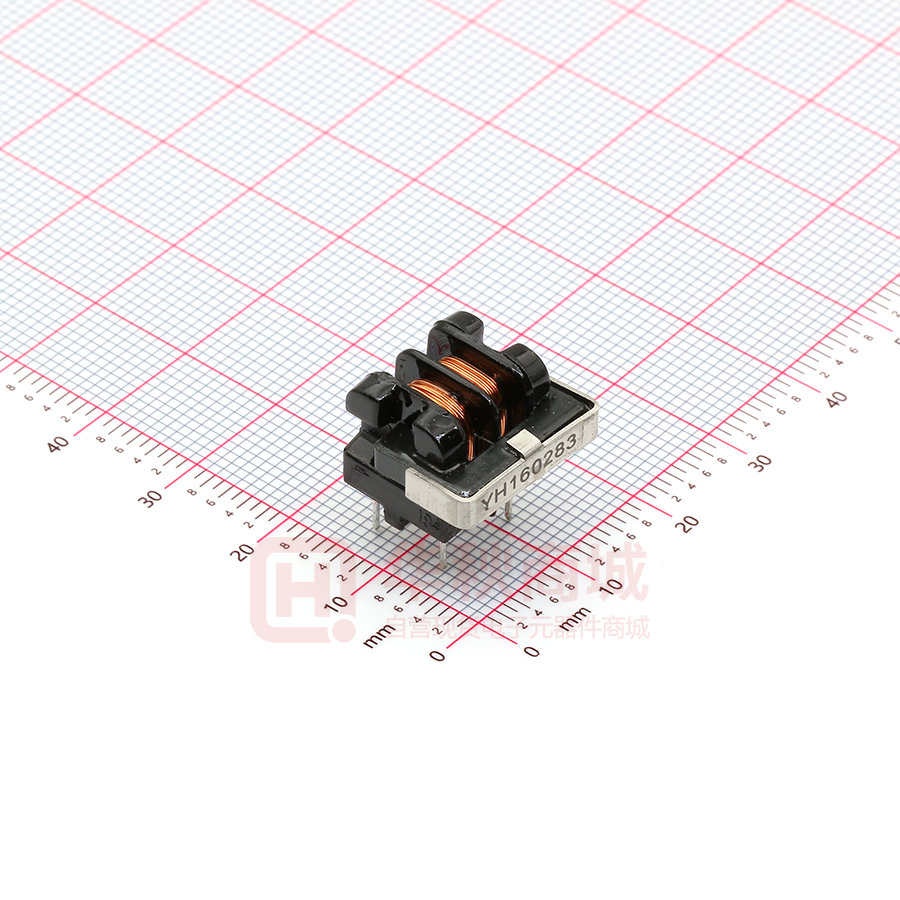

UU9.8Y-10mH

REV.NO.:0 承 认 书 SPECIFICATION FOR APPROVAL RoHS 客 品 户： 名 LINE FILTER Part Name 风 华 料 号 Model NO. 客 户 料 号 Part NO. 规格书编号 Document NO. UU9.8Y-10mH UU9.8Y-YH160283 请客户承认后回签本公司 Please return one copy after approved 变更记录表 Alter Record 版本 REV. 0 修改内容 Change Description 新版送样 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. 地址：广东省肇庆市风华路风华工业园 6 号楼 3 楼电感分公司. Tel:0758-6923466 Fax:0758-2223674-8014 E-mail:dg@fenghua-yuehua.com 发行范围：技术二部、变压器车间、调度 日期 Date 2016-6-16 修改人 Drafted By 拟制 Designer 审核 Checked By 审核 Checker 批准 Approved By 批准 Approver CUSTOMER TYPE/DOC NO.:UU9.8Y-YH160283 P 1/2 1．DIMENSION AND WINDING ／ 卷线规格和外观寸法图 [单位 mm] 16.0MAX 9.4± 0.5 14.0MAX 3 3.5± 0.5 MARKING/标记 8.0±0.5 0.6±0.1 YH160283 17.0MAX 4 1 2 7.0± 0.5 ● is winding start/●表示卷始端。 NOTE 1) The terminal length dimension excluding solder pendant. / 端子长度不包含锡尖 2.WINDING SPEC./卷线规格 WIRE /线材 2UEW 0.20 155℃ PIN /端子 1--2 4--3 TURNS /圈数 75Ts(REF.) 75Ts(REF.) VARNISH / 含浸品 3. ELECTRICAL CHARACTERISTICS ／电气特性 ITEM / 项目 PIN NO. / 测定端子 1--2 INDUCTANCE 电感 4--3 L DIFFERENCE 电感偏差 |L1-L2| 1--2 DC RESISTANCE 直流电阻 RATED CURRENT 额定电流 INSULATION RESISTANCE 绝缘电阻 WITHSTAND VOLTAGE 耐 電 圧 4--3 1—2 4--3 SPEC. / 规格 10.0mH Min 500uH MAX 1.2Ω MAX MICR0TEST 6377+6220 or EQUIVALENT (at 25℃) TEMPERATURE RISE LESS THAN 40℃ 温度上升不大于 40℃ COIL.--COIL. 100MΩ MIN CH-9053A or EQUIVALENT at DC500V COIL.—COIL. COIL～CORE AC1.0kV 3S CH-9053A or EQUIVALENT (CC=5mA) 广东风华高新科技股份有限公司 黄思思 MICR0TEST 6377+6220 or EQUIVALENT (f=1kHz, 1V) 0.5A FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. . DESIGNED: CONDITION ・EQUIPMENT/ 测定器・条件 CHECKED: 谭新霖 MODEL NO. : UU9.8Y-10mH MIN PART NO. : UU9.8Y-YH160283 PART NAME : LINE FILTER APPROVED: 李有敏 CUSTOMER TYPE/DOC NO.: UU9.8Y-YH160283 4. MATERIAL LIST / 材料明细表 COMPONENT 名称 NO. MATERIAL 材质 1 BOBBIN 骨架 PHENOL 电木 T375J 2 CORE 磁芯 FERRITE 铁氧体 WIRE 线材 CLIP 夹子 VARNISH 含浸液 POLYURETHANE COPPER 聚氨基甲酸酯铜线 STEEL 钢 MATERIAL SPEC. 材料规格 SY-0901 or EQUIVALENT SNH10-UU9.8A（M） or EQUIVALENT 3 4 5 EPOXY 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. DESIGNED: CHECKED: 2UEW 155℃ ф0.2mm UU9.8 T4260 MODEL NO. : UU9.8Y-10mH MIN PART NO. : UU9.8Y-YH160283 PART NAME : LINE FILTER APPROVED: P 2/2
