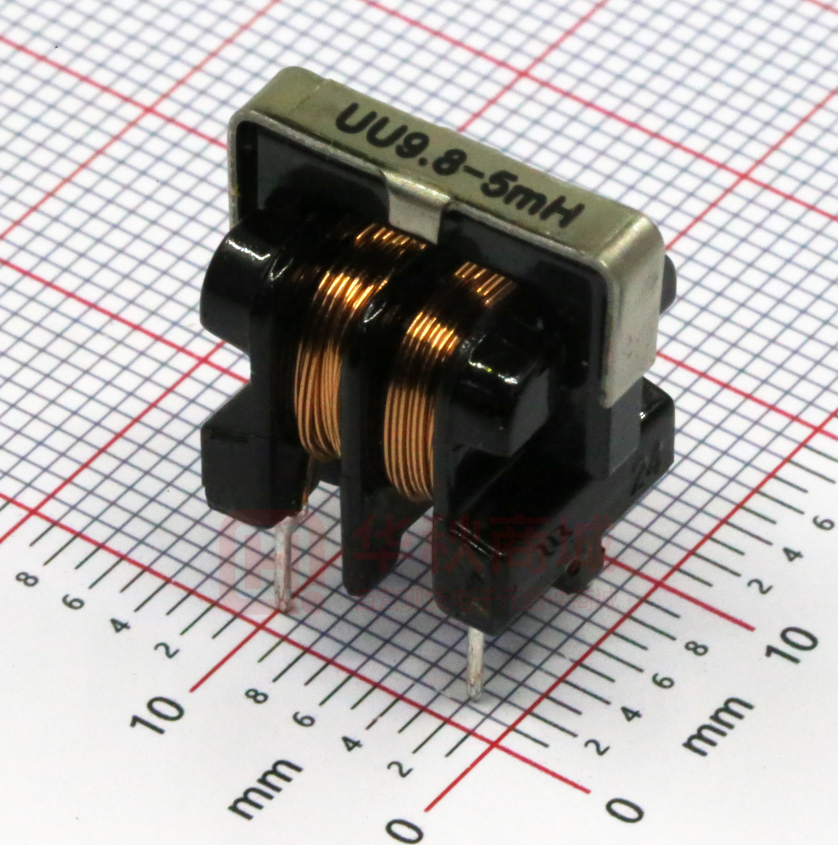

UU9.8-5mH

REV.NO.:0 承 认 书 SPECIFICATION FOR APPROVAL ROHS 品 名 LINE FILTER Part Name 风华规格 FH.PartNumber 客 户 料 号 Part NO. 规格书编号 Document NO. UU9.8-YH160931 UU9.8-5.0mH 请客户承认后回签本公司 Please return one copy after approved YH160931 变更记录表 Alter Record 版本 REV. 0 修改内容 Change Description 出图 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. 地址：广东省肇庆市风华路风华工业园 6 号楼 3 楼电感分公司. Tel:0758-6923466 Fax:0758-2223674-8014 E-mail:dg@fenghua-yuehua.com 日期 Date 2017-6-29 修改人 Drafted By 审核 Checked By 批准 Approved By 拟制 批准 审核 Designer Checker Approver 覃春瑾 黄美艳 李有敏 /DOC NO.:UU9.8-YH160931 3.5±0.5 17.5 MAX φ0.6±0.05 UU9.8-5mH. 16.5 MAX 11.5 MAX [单位 mm] CONNECTION / 接线图 7.0±0.5 8.0±0.5 1．DIMENSION AND WINDING ／ 卷线规格和外观寸法图 P 1/2 MARKING/标记 ● is winding start/●表示卷始端。 NOTE 1) The terminal length dimension excluding solder pendant. / 端子长度不包含锡尖 2.WINDING SPEC./卷线规格 WIRE /线材 2UEW0.25 PIN /端子 1--2 4--3 TURNS /圈数 67Ts(REF.) 67Ts(REF.) 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. . DESIGNED: CHECKED: VARNISH / 含浸品 MODEL NO. : UU9.8-YH160931 PART NO. : UU9.8- 5.0mH PART NAME : LINE FILTER APPROVED: /DOC NO.:UU9.8-YH160931 3. ELECTRICAL CHARACTERISTICS ／电气特性 ITEM / 项目 PIN NO. / 测定端子 1--2 INDUCTANCE 电感 4--3 L DIFFERENCE 电感偏差 |L1-L2| 1--2 5.0mH MIN 0.3mH MAX CONDITION ・EQUIPMENT/ 测定器・条件 CH-1062A or EQUIVALENT (f=1kHz, 1.0V) 0.70Ω MAX CH-502AC or EQUIVALENT (at 25℃) COIL.--COIL. 100MΩ MIN CH-9053A or EQUIVALENT at DC500V COIL.—COIL. COIL～CORE AC1.5kV 2S AC1.0kV 2S CH-9053A or EQUIVALENT (CC=5mA) DC RESISTANCE 直流电阻 4--3 INSULATION RESISTANCE 绝缘电阻 WITHSTAND VOLTAGE 耐 電 圧 SPEC. / 规格 4. MATERIAL LIST / 材料明细表 COMPONENT 名称 NO. MATERIAL 材质 1 BOBBIN 骨架 PHENOL 电木 T375J 2 CORE 磁芯 FERRITE 铁氧体 3 WIRE 线材 POLYURETHANE COPPER 聚氨基甲酸酯铜线 CLIP 夹子 VARNISH 含浸液 STEEL 钢 4 5 EPOXY 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. DESIGNED: CHECKED: MATERIAL SPEC. 材料规格 SY-0901 or EQUIVALENT FH-HG702-UU9.8 or EQUIVALENT 2UEW ф0.25mm or EQUIVALENT UU9.8 or EQUIVALENT 1032 or EQUIVALENT MODEL NO. : UU9.8-YH160931 PART NO. : UU9.8- 5.0mH PART NAME : LINE FILTER APPROVED: P 2/2
