REV.NO.:0
承 认 书
SPECIFICATION FOR APPROVAL
ROHS
品
名
Part Name
料
号
Model NO.
客 户 料 号
Part NO.
规格书编号
DocumentNO.

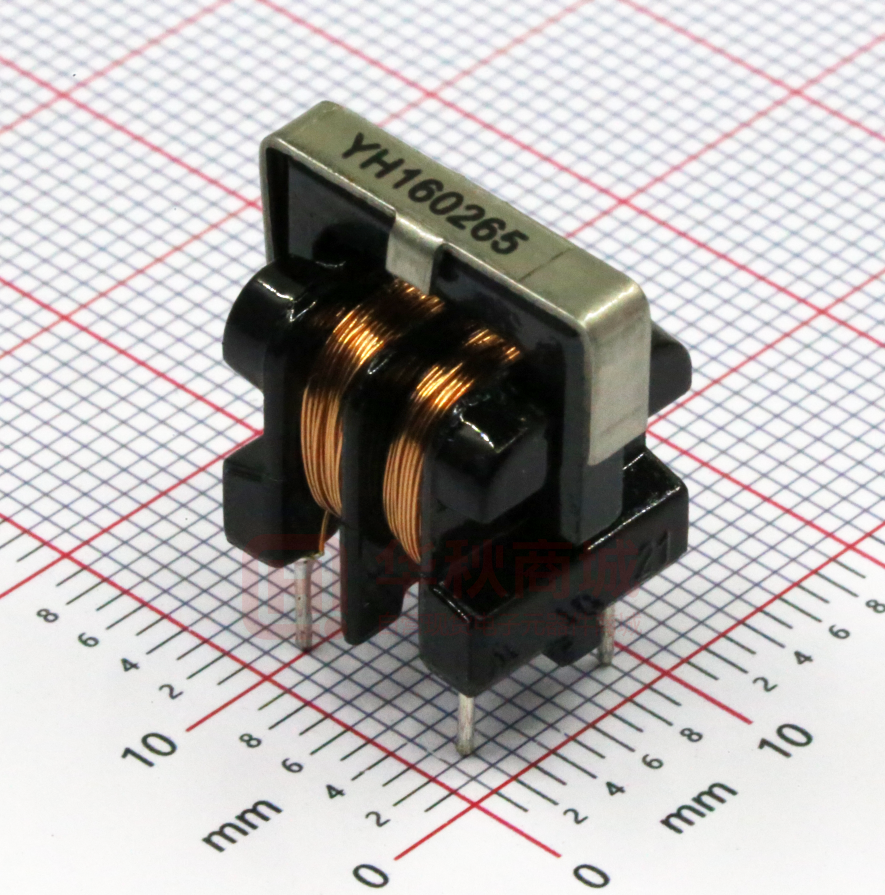

LINE FILTER
UU9.8-30mH
UU9.8-YH160265
请客户承认后回签本公司
Please return one copy after approved
变更记录表
Alter Record
版本
REV.
0
修改内容
Change Description
出图
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
地址:广东省肇庆市风华路风华工业园 6 号楼
电感分公司
Tel:0758-6923466
Fax:0758-2223674
E-mail:tran@fenghua-yuehua.com
日期
Date
2016-5-26
修改人
Drafted By
审核
Checked By
批准
Approved By
拟制
Designer
审核
Checker
批准
Approver
黄美艳
李荣浩
李有敏
/DOC NO.:UU9.8-YH160265
1.DIMENSION AND WINDING / 卷线规格和外观寸法图
[单位 mm]
3.5±0.5
MARKING/标记
CONNECTION / 接线图
7.0±0.5
8.0±0.5
φ0.6±0.05
16.5 MAX
YH160265
16.5 MAX
12.0 MAX
VARNISH / 含浸品
●
is winding start/●表示卷始端。
NOTE 1) The terminal length dimension excluding solder pendant. / 端子长度不包含锡尖
2.WINDING SPEC./卷线规格
WIRE /线材
PIN /端子
TURNS /圈数
2UEW0.20
1--2
120Ts
4--3
120Ts
3. ELECTRICAL CHARACTERISTICS /电气特性
ITEM /
项目
PIN NO. /
测定端子
1--2
INDUCTANCE
电感
SPEC. /
规格
CONDITION ・EQUIPMENT/
测定器・条件
30.0mH Min
4--3
L DIFFERENCE
电感偏差
|L1-L2|
1--2
DC RESISTANCE
直流电阻
COIL.—COIL.
2.0Ω MAX
AC1.0kV
1S
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
.
DESIGNED:
CHECKED:
CH-1062A or EQUIVALENT
(f=1kHz, 0.3V)
0.5mH MAX
4--3
WITHSTAND VOLTAGE
耐 電 圧
P 1/2
CH-502AC or EQUIVALENT
(at 25℃)
CH-9053A or EQUIVALENT (CC=5mA)
MODEL NO.
:
PART NO.
:
PART NAME
:
UU9.8-30mH
LINE FILTER
APPROVED:
/DOC NO.:UU9.8-YH160265
4. MATERIAL LIST / 材料明细表
COMPONENT
名称
NO.
1
2
3
4
5
MATERIAL
材质
MATERIAL SPEC.
材料规格
BOBBIN
骨架
CORE
磁芯
PHENOL
电木 T375J
FERRITE
铁氧体
SY-0901
or EQUIVALENT
UU9.8A/M L≥2500
or EQUIVALENT
WIRE
线材
POLYURETHANE COPPER
聚氨基甲酸酯铜线
2UEW ф0.20mm
CLIP
夹子
VARNISH
含浸液
STEEL
钢
UU9.8
EPOXY
1032
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
DESIGNED:
CHECKED:
MODEL NO.
:
PART NO.
:
PART NAME
:
UU9.8-30mH
LINE FILTER
APPROVED:
P 2/2
