FH1N4148W-JE
Diode
描述 DESCRIPTIONS

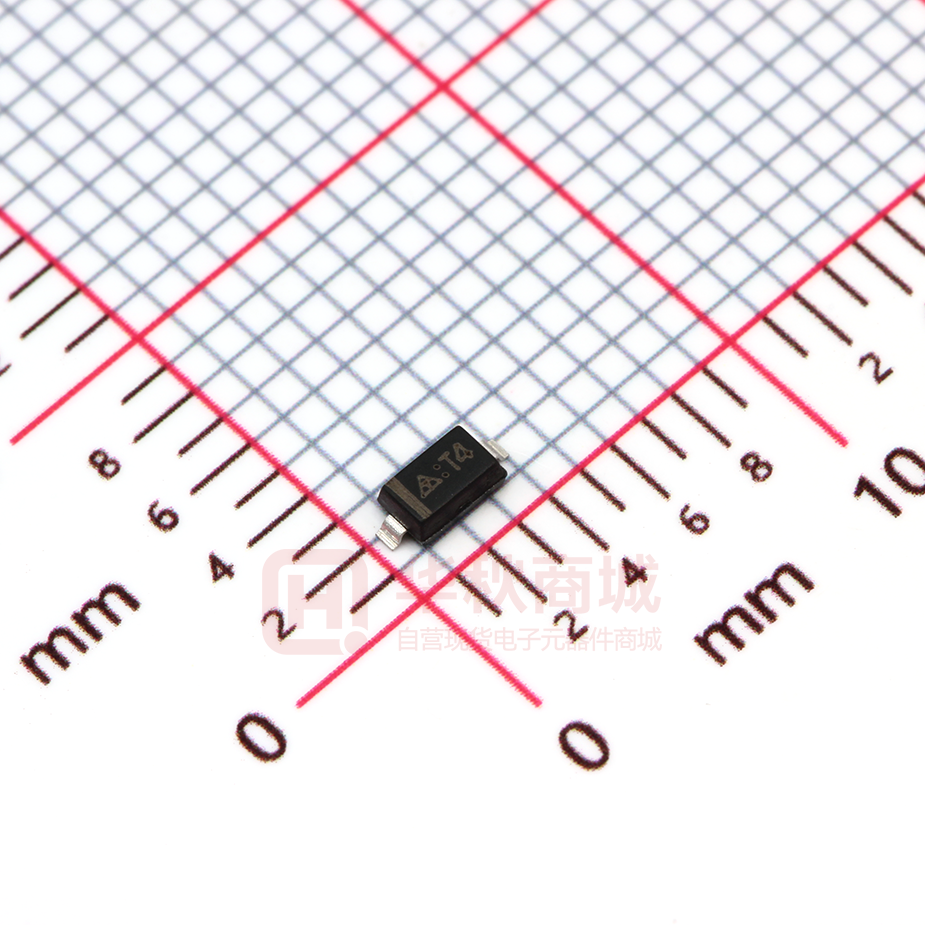

SOD-123 塑封封装二极管。Diode in a SOD-123 Plastic Package.
应用 APPLICATIONS
高速开关应用。High-speed Switching Applications.
引脚说明 PIN ASSIGNMENT
1
CATHODE
2
ANODE
内部等效电路 Equivalent Circuit
2
1
型号构成 Name rule
基本名称
辅助识别代码
Name
Additional code
第一部分
第二部分
第三部分
第四部分
第五部分
第六部分
第七部分
Part 1
Part 2
Part 3
Part 4
Part 5
Part 6
Part 7
品牌
产品类别
产品型号
分档
分隔号
封装代码
附加码(备用)
Brand
Type
Model
Value
Separatrix
Package
Extra-code
E:ROHS
FH
1N4148W
“—”
J: SOD-123
G: 绿色封装
Green Package
版本:1
第 1 页 共 5 页
FH1N4148W-JE
Diode
额定值 ABSOLUTE MAXIMUM RATINGS (TC=25°C unless otherwise noted)
特性参数
符号
额定值
单位
Characteristic
Symbol
Rating
Unit
VR
75
V
VRM
100
V
VR(RMS)
53
V
IFD
300
mA
IO
150
mA
反向电压
Reverse Voltage
峰值反向电压
Peak Reverse Voltage
均方根反向电压
正向连续电流
Forward Continuous Current
工作电流
Average Forward Current
正向不重复浪涌电流
@t=1uS
2
IFSM
Surge Current
@t=1S
A
1
耗散功率
PD
200
mW
RthJA
315
℃/W
TJ
150
℃
Tstg
-65~150
℃
Power Dissipation
热阻(结到环境空气)
Thermal Resistance (J to A)
结温
Junction Temperature
贮存温度
Storage Temperature
版本:1
第 2 页 共 5 页
FH1N4148W-JE
Diode
电特性 ELECTRICAL CHARACTERISTICS
(TA=25℃ unless otherwise noted 如无特殊说明,温度为 25℃)
特性参数
符号
测试条件
最小值
典型值
最大值
单位
Characteristic
Symbol
Test Conditions
Min.
Typ.
Max.
Unit.
V(BR)R
IR= 1.0uA
75
—
—
V
VF(1)
IF= 1mA
—
—
0.715
V
正向压降
VF(2)
IF= 10mA
—
—
0.855
V
Forward Voltage
VF(3)
IF= 50mA
—
—
1.0
V
VF(4)
IF= 150mA
—
—
1.25
V
IR(1)
VR= 20V
—
—
25
nA
反向电流
IR(2)
VR= 75V
—
—
1.0
uA
Reverse Current
IR(3)
VR=25V,TJ=150℃
—
—
30
uA
IR(4)
VR=75V,TJ=150℃
—
—
50
uA
CT
VR= 0, f= 1.0MHz
—
—
2.0
pF
—
—
4.0
nS
反向击穿电压
Reverse Breakdown Voltage
总电容
Total Capacitance
反向恢复时间
Reverse Recovery Time
版本:1
trr
IF= IR= 10mA,
Irr = 0.1 x IR, RL= 100Ω
第 3 页 共 5 页
FH1N4148W-JE
Diode
典型特性 TYPICAL CHARACTERISTICS
Fig.1
IF—VF
Fig.2 IR—VR
Fig.3 CT—VR
版本:1
第 4 页 共 5 页
FH1N4148W-JE
Diode
外形尺寸 DIMENSION
A
3.65±0.15
E
1.050±0.10
I
0.100+0.012
M
0-6°
B
2.650±0.15
F
0.650±0.1
J
1.600±0.15
N
7°
C
0.550±0.10
G
0.30±0.10
K
1.570±0.15
O
7°
D
0.4±0.15
H
0.055±0.045
L
5-8°
打标 DEVICE MARKING
版本:1
第 5 页 共 5 页
