HX4055M
概述

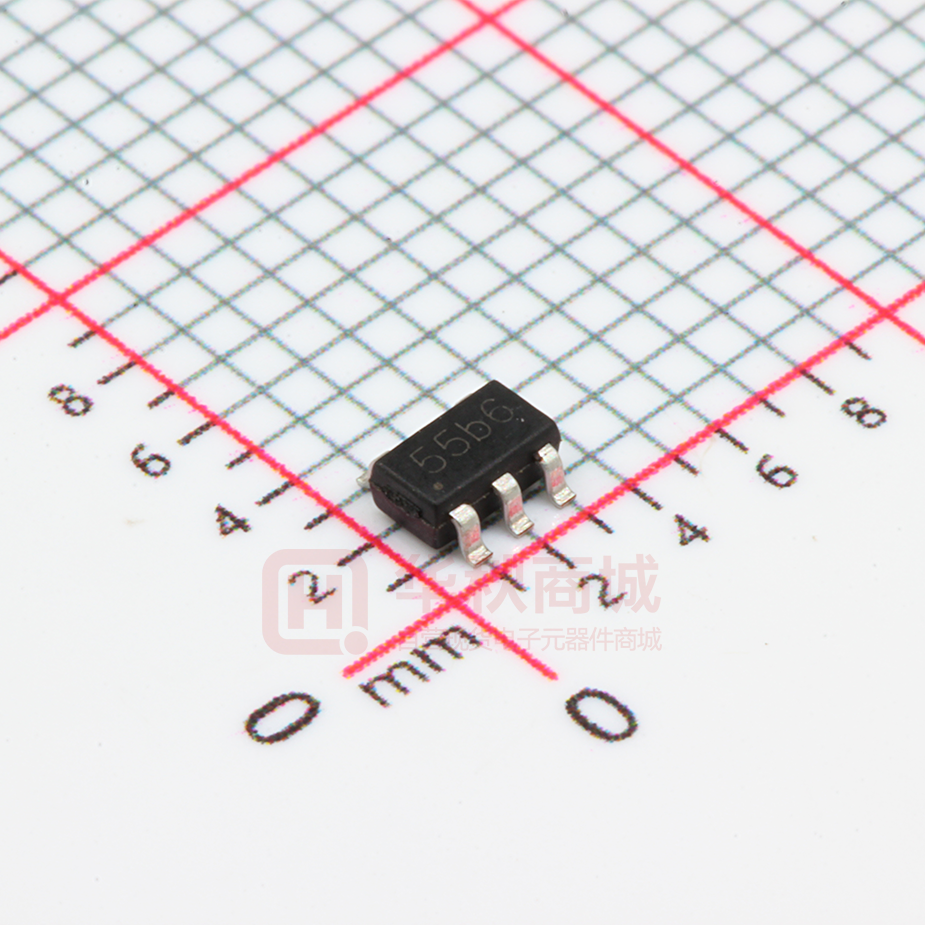

HX4055M 是一款完整的单节锂离子电池带
电池正负极反接保护采用恒定电流/恒定电压线
性充电器。其 SOT 封装与较少的外部元件数目
使得 HX4055M 成为便携式应用的理想选择。
HX4055M 可以适合 USB 电源和适配器电源工
作。由于采用了内部 PMOSFET 架构,加上防
倒充电路,所以不需要外部检测电阻器和隔离
二极管。热反馈可对充电电流进行调节,以便
在大功率操作或高环境温度条件下对芯片温度
加以限制。充电电压固定于 4.2V,而充电电流
可通过一个电阻器进行外部设置。当充电电流
在达到最终浮充电压之后降至设定值 1/10 时,
HX4055M 将自动终止充电循环。当输入电压
(交流适配器或 USB 电源)被拿掉时,
HX4055M 自动进入一个低电流状态,将电池漏
电流降至 2uA 以下。也可将 HX4055M 置于停
机模式,以而将供电电流降至 40uA。HX4055M
的其他特点包括充电电流监控器、欠压闭锁、
自动再充电和一个用于指示充电结束和输入电
压接入的状态引脚。
特点
锂电池正负极反接保护;
高达 500mA 的可编程充电电流;
无需 MOSFET、检测电阻器或隔离二极
管;
用于单节锂离子电池
恒定电流/恒定电压操作,并具有可在无过
热危险的情况下实现充电速率最大化的热
调节功能;
可直接从 USB 端口给单节锂离子电池充
电;
精度达到±1%的 4.2V 预设充电电压;
用于电池电量检测的充电电流监控器输
出;
自动再充电;
1 个充电状态开漏输出引脚;
C/10 充电终止;
待机模式下的供电电流为 40uA;
2.9V 涓流充电器件版本;
软启动限制了浪涌电流;
采用 SOT23-5 封装
应用
充电座
蜂窝电话、PDA、MP3 播放器
蓝牙应用
典型应用电路图
400mA 电流完整的充电循环
)
电流完整的充电循环(700mAh)
500mA 单节锂离子电池充电器
1
HX4055M
引脚示意图
引脚分配
引脚分配图
分配图
引脚序号
引脚名称
引脚说明
1
CHRG
漏极开路输出的充电状态指示端
2
GND
地
3
BAT
充电电流输出
4
VCC
正输入电源电压
5
PROG
充电电流设定、充电电流监控和停机引脚
绝对最大额定值
输入电源电压(VCC).........................................................................................................-0.3V~9V
PROG.....................................................................................................................-0.3V~VCC+0.3V
BAT............................ .....................................................................................................-4.2V~7V
CHRG ...........................................................................................................................-0.3V~10V
BAT 短路持续时间......................................................................................................................连续
BAT 引脚电流.........................................................................................................................500mA
PROG 引脚电流.....................................................................................................................800uA
最大结温..................................................................................................................................145℃
工作环境温度范围. .......................................................................................................-40℃~85℃
贮存温度范围..............................................................................................................-65℃~125℃
引脚温度(焊接时间 10 秒)...................................................................................................260℃
2
HX4055M
电气特性
符号
参数
VCC
输入电源电压
条件
最小值
典型值
最大值
单位
4.0
5
9.0
V
150
40
40
40
500
100
100
100
uA
4.2
4.242
V
100
310
500
-2.5
±1
-1
120
320
520
-6
±2
-2
mA
mA
mA
uA
uA
uA
10
15
20
mA
2.75
2.9
3.0
V
ICC
输入电源电流
充电模式,RPROG=11K
待机模式(充电终止)
停机模式(RPROG 未连接,
VCC
