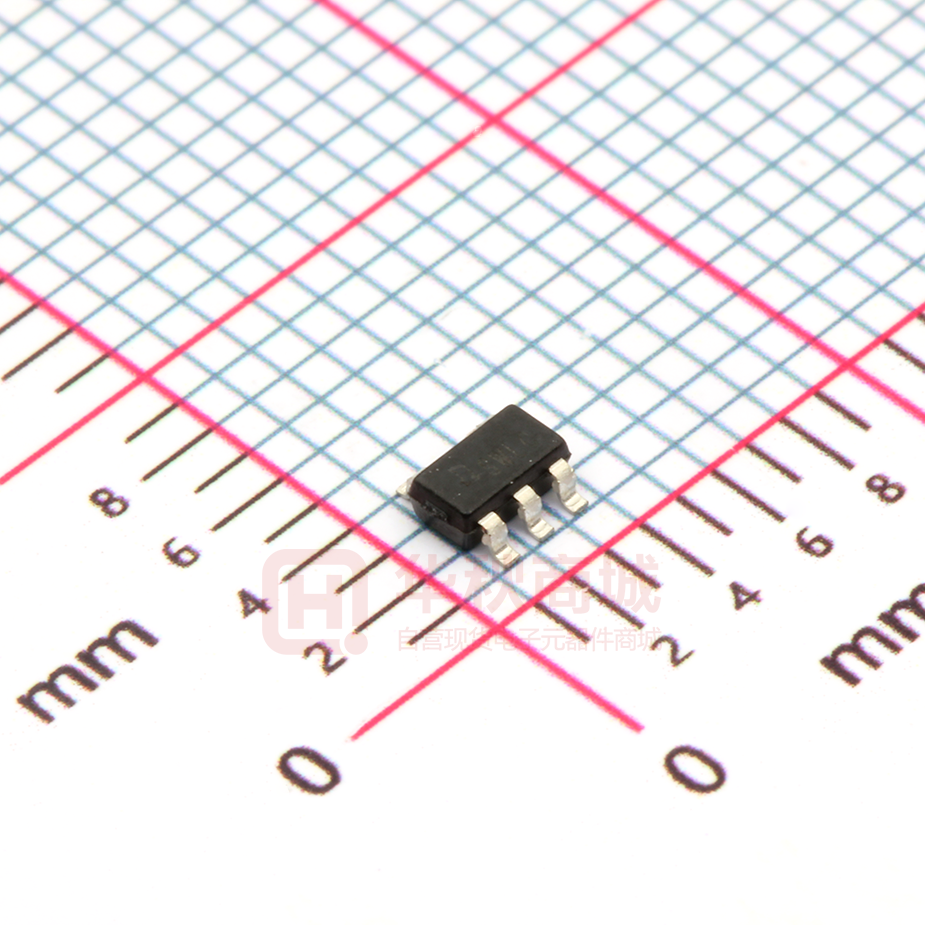

QX5252F

QX5252 高效太阳能 LED 草坪灯驱动器 特点 概述 QX5252 是一款专为太阳能 LED 草坪 灯设计的专用集成电路。  工作电压：0.9V~1.5V QX5252 仅需一个外接电感即可组成 太阳能照明装置。  高效率：84% QX5252 由开关型驱动电路、光控开 关电路、过放保护电路、内部集成的充电 开关和功率管等电路组成。  内部集成光控开关  输出电流：小于 300mA  专利的过放保护电路：关断无闪烁  内部集成肖特基二极管 QX5252 采用专利技术，使得欠压关 断时 LED 灯无闪烁。  外围仅需一个电感 QX5252 工作电压为 0.9V 到 1.5V，适 合单节 AA 电池或是单节镍氢电池供电。 应用领域  太阳能草坪灯 采用 TO-94 封装的 QX5252 是通过太 阳能板实现光控的，外围电路不需要光敏 电阻和普通电阻；而采用 SOT23-5 封装的 QX5252 是通过外围的光敏电阻和普通电 阻来实现光控的。  太阳能景观灯 典型应用电路图 L1 L1 BAT BAT QX5252 R1 QX5252 SBAT LS R2 VSS LX SBAT （a） VSS LX SBAT QX5252 （ b） LX L1 BAT VSS （c） 图 1：QX5252 典型应用电路图；(a)、(c)采用太阳能板实现光控(b)采用光敏电阻实现光控 QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 1 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 订货信息 产品型号 QX5252 丝印 TO-94 封装的丝印： 5252F XXXX 批号 年份 封装及管脚分配 5252F XXXX 1 2 3 4 BAT VSS 5 4 1 2 3 SBAT LS LX SBAT BAT VSS LX SOT23-5 TO-94 QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 2 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 管脚定义 封装和管脚号 管脚名称 管脚类型 描述 SOT23-5 TO-94 LX 3 4 输出 功率开关管漏极 SBAT 1 1 输入 接太阳能板正端 VSS 4 3 地 接地 BAT 5 2 输出 接充电电池正端 LS 2 - 输入 光控脚 内部电路方框图 BAT SBAT LX LS 光控开关 开关型驱动 电路 过放保护 VSS 图 2：QX5252 的内部电路方框图 QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 3 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 极限参数 （注 1） 参数 符 号 描述 电压 VMAX 电流 最小值 最大值 单位 IC 各端的最大电压值 7.0 V ILX_MAX LX 端最大电流 800 mA PTO-94 TO-94 封装最大功耗 0.75 W PSOT23-5 SOT23-5 封装最大功耗 0.25 W TA 工作温度范围 -20 85 o TSTG 存储温度范围 -40 120 o TSD1 TO-94 封装的焊接温度范围（时间少于 5 秒） 250 260 o TSD2 SOT23-5 封装的焊接温度范围（时间小 于 30 秒） 230 240 o VESD 静电耐压值（人体模型） 最大功耗 温度 ESD 2000 C C C C V 注 1：超过上表中规定的极限参数会导致器件永久性损坏，而工作在以上极限条件下可能会影响器件的可靠性。 电特性 除非特别说明，VBAT = 1.2V，TA =25ºC，L1 =47uH 参数 符号 测试条件 最小值 典型值 最大值 单位 1.5 V 电源电压 工作电压 0.9 VBAT 静态电流 静态电流 IBATQ 17 uA TON 5 us 84% % 导通时间 导通时间 效率 效率 QX5252_DS06CN η L1 =180uH，C1=22uF 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 4 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 特性曲线 除非特别说明，VBAT =1.2V，TA =25ºC QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 5 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 应用指南 工作原理 光控开关的设置 QX5252 是一款专为太阳能 LED 草坪 灯设计的专用集成电路。QX5252 内部包 括开关型驱动电路、光控开关电路、过放 保护电路，内部集成的充电开关和功率管 等电路。 QX5252 可完成充电控制和驱动控制 两个功能。充电控制功能具体包括太阳能 板电平检测、充电控制、过放保护和防电 池电流倒灌等功能；驱动控制功能具体包 括可充电电池的电平检测、产生脉冲波等 功能。 QX5252 仅需一个外围电感元件，就 可以构成升压型开关电源系统，且驱动效 率最高可超过 84%，同时 QX5252 具有可 自动完成充电的特性。 QX5252 工作电压为 0.9V 到 1.5V，适 合单节 AA 电池或是单节镍氢电池供电。 且 QX5252 采用 CMOS 工艺制造，功耗非 常小。QX5252 采用专利技术，使得当电 池电量不足而欠压关断时 LED 灯无闪烁。 QX5252_DS06CN TO-94 封装的 QX5252 无需外接光敏 电阻。 SOT23-5 封装的 QX5252 采用光敏电 阻控制时，只需在 LS 端外接一个光敏电 阻和一个普通电阻。LS 端的电压由下式设 置： = VLS R2 ∗ VBAT R1 + R 2 当 VLS 高过 0.3* VBAT 时，光控开关使 得 LED 关闭，当 VLS 低于 0.22* VBAT 时， 光控开关使得 LED 灯打开。 LED 功率设定 LED 消耗的功率由外部电感 L1 设定 为： = PLED 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 2 2.5 ∗η ∗ VBAT ×10−6 L1 6 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 封装信息 TO-94 封装外形尺寸： QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 7 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 SOT23-5 封装外形尺寸： QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 8 of 9 QX5252 高效太阳能 LED 草坪灯驱动器 声明  泉芯保留电路及其规格书的更改权，以便为客户提供更优秀的产品，规格若有更改，恕不 另行通知。  泉芯公司一直致力于提高产品的质量和可靠性，然而，任何半导体产品在特定条件下都有 一定的失效或发生故障的可能，客户有责任在使用泉芯产品进行产品研发时，严格按照对 应规格书的要求使用泉芯产品，并在进行系统设计和整机制造时遵守安全标准并采取安全 措施，以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯 产品而造成的人身伤害、财产损失等情况，泉芯公司不承担任何责任。  本产品主要应用于消费类电子产品中，如果客户将本产品应用于医疗、军事、航天等要求 极高质量、极高可靠性的领域的产品中，其潜在失败风险所造成的人身伤害、财产损失等 情况，泉芯公司不承担任何责任。  本规格书所包含的信息仅作为泉芯产品的应用指南，没有任何专利和知识产权的许可暗示， 如果客户侵犯了第三方的专利和知识产权，泉芯公司不承担任何责任。 客户服务中心 泉芯电子技术(深圳)有限公司 地址：中国深圳市南山区南头关口二路智恒新兴产业园 22 栋 4 楼 邮编：518052 电话：+86-0755-88852177 传真：+86-0755-86350858 网址：www.qxmd.com.cn QX5252_DS06CN 泉芯电子技术(深圳)有限公司 www.qxmd.com.cn 9 of 9
