QX7136
输出电流可调的 LED 恒流驱动器
特点
概述
QX7136 是一种输出电流可调的、低
压差的 LED 恒流驱动器,仅需一个外接电
阻和一个 NMOS 管就可以构成一个完整
的 LED 恒流驱动电路,调节该外接电阻就
可以调节输出电流,输出电流可调范围为
10mA 到 3000mA。
QX7136 内置过热保护功能,可有效
保护芯片,避免温度超过 120oC 时因过热
而造成损坏。
电源电压:2.7V~5.2V
输出电流:10mA 到 3000mA。
输出电流精度:优于±6%
过热保护阈值:120oC
欠压保护:2.5V
电源电压可扩展至 400V 以上。
软启动
应用领域
QX7136 具有欠压保护功能。
QX7136 自带软启动功能,该功能可
以防止芯片在上电瞬间出现 LED 亮度的
闪烁。

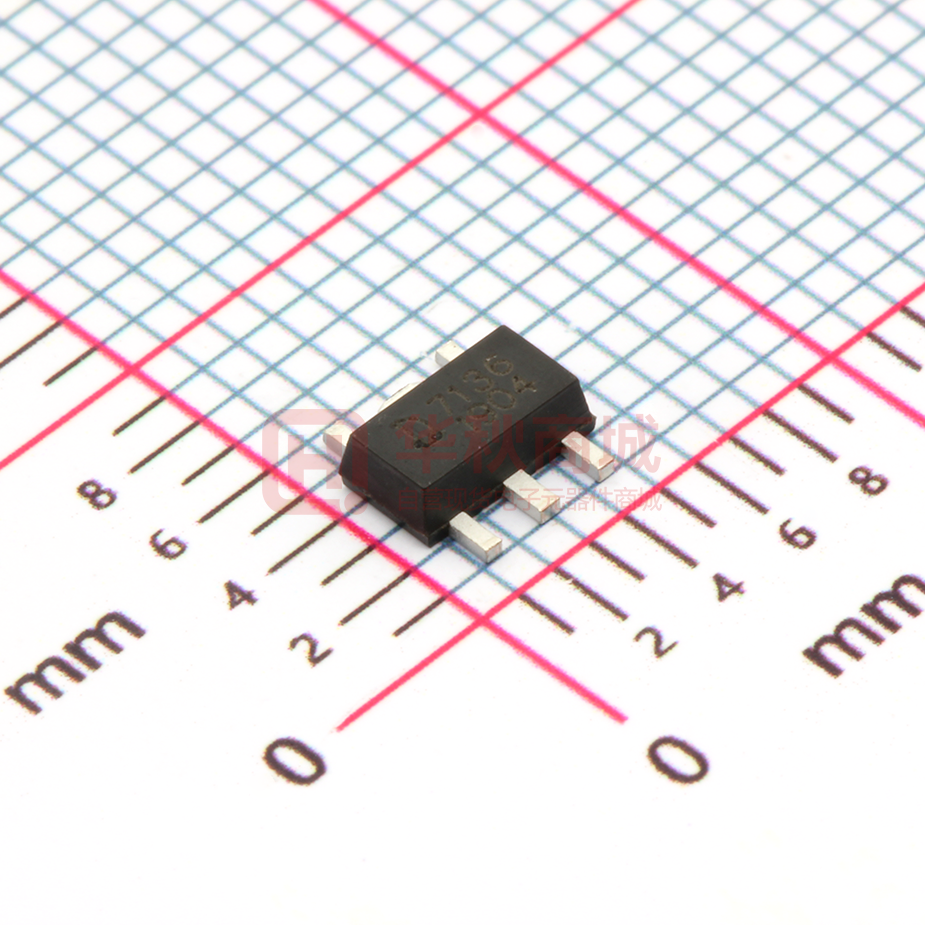

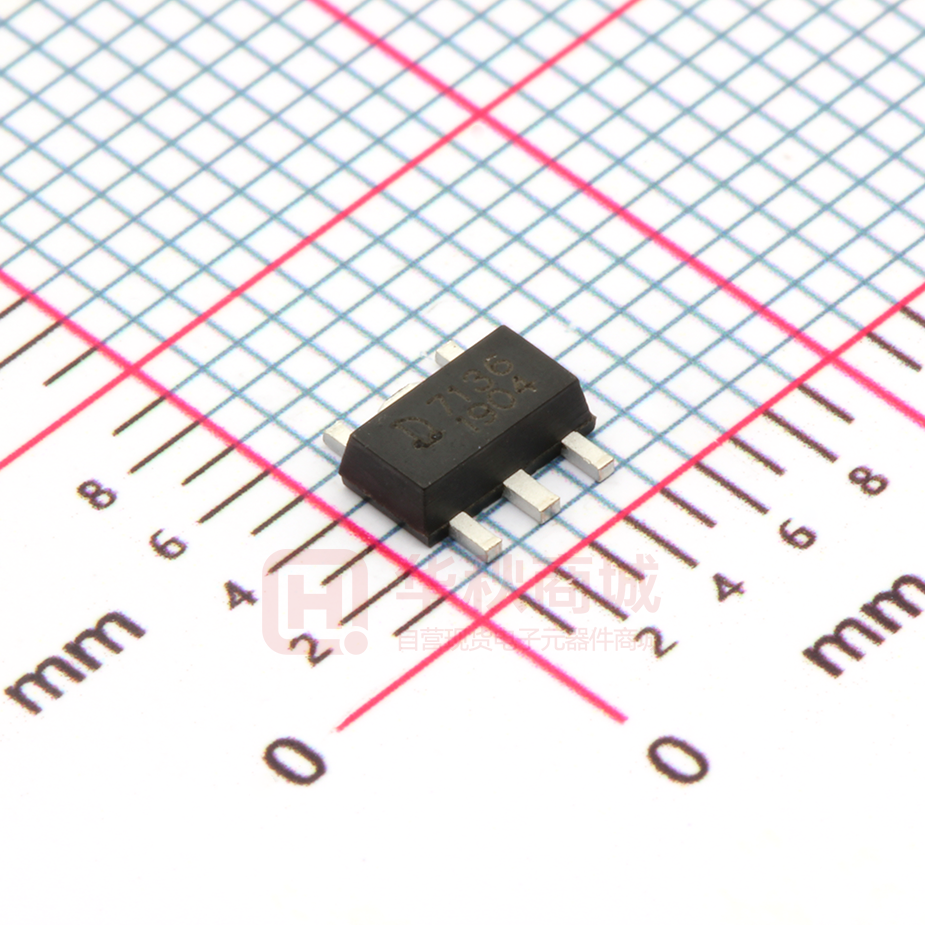

QX7136 采用 SOT-89-5 的封装形式。
线性 LED 照明驱动
LED 手电筒、LED 台灯、LED 矿灯、
LED 指示灯等
典型应用电路图
VIN
DC
VIN
DC
…
LED
VDD
CS
CIN
GND
RCS
(a)低压应用
CIN
QX7136
VDD
QX7136
RCL
DRV
M1
CS
GND
RCS
(b)高压应用
图 1:QX7136 典型应用电路图
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
1 of 8
QX7136
输出电流可调的 LED 恒流驱动器
订货信息
产品型号
QX7136
丝印
7136
XXXX
批号
年份
封装及管脚分配
LED
DRV
5
4
7136
XXXX
1
2
3
CS
GND
VDD
SOT-89-5
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
2 of 8
QX7136
输出电流可调的 LED 恒流驱动器
管脚定义
管脚号
管脚名称
管脚类型
描述
1
CS
输入
电流设定脚
2
GND
地
芯片地
3
VDD
电源
芯片电源
4
DRV
输出
外部 NMOS 驱动脚
5
LED
输入
内置 NMOS 漏端
内部电路方框图
DRV
VDD
欠压保护
LED
50mV
过温补偿
OP
软启动
GND
CS
基准
图 2:QX7136 的内部电路方框图
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
3 of 8
QX7136
输出电流可调的 LED 恒流驱动器
极限参数
(注 1)
参数
符 号
描述
电压
VMAX
最大功耗
温度
ESD
最小值
最大值
单位
VDD、DRV 和 CS 脚的最大电压
7
V
PSOT-89-5
SOT-89-5 封装最大功耗
0.5
W
TA
工作温度范围
-20
85
o
TSTG
存储温度范围
-40
120
o
TSD
焊接温度范围(时间小于 30 秒)
230
240
o
VESD
静电耐压值(人体模型)
2000
C
C
C
V
注 1:超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。
电特性
除非特别说明,VIN =5V,TA =25oC
参数
符号
测试条件
最小值
电源电压范围
VIN
ILED =350mA
2.7
内置钳位电压
VZN
低压保护阈值
VUVLO
ILED =350mA,逐步减小
VIN
IDDQ
VIN =5.0V
典型值
最大值
单位
5.2
V
电源电压
5.4
2.3
2.5
V
2.7
V
100
uA
电源电流
静态电流
输出电压
输出电压差
输出电流为 1.4A,采用
外置 NMOS 管 AP2306
150
mV
输出电流为 350mA,采
用内置 NMOS 管
100
mV
△VO
过温保护
过温保护阈值
QX7136_DS03CN
120
TOTP
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
o
C
4 of 8
QX7136
输出电流可调的 LED 恒流驱动器
电特性(接上一页)
除非特别说明,VIN =5V, TA =25oC
参数
符号
测试条件
最小值
外置 NMOS, VIN =3.6V
典型值
最大值
单位
100
3000
mA
内置 NMOS, VIN =3.6V
10
1000
mA
△VO 大于 100mV
-6
6
%
输出电流
输出电流范围
输出电流精度
ILED
△ILED /ILED
负载调整率
VIN =3.6V,VLED 从 0.2V
到 3.0V 变化
2
mA /V
线性调整率
VIN 从 3.0V 到 5.0V 变化
2
mA /V
53
mV
CS 电压
CS 电压
VCS
芯片正常工作时
47
50
典型曲线
除非特别说明,VIN =5V, VOUT =3.1V, TA =25oC, 特性曲线测试采用内置 NMOS;
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
5 of 8
QX7136
输出电流可调的 LED 恒流驱动器
应用指南
工作原理
PCB 布图注意事项
QX7136 是一种低静态电流、低压差
的 LED 线性降压恒流驱动器。通过采样输
出电流作为负反馈来形成整个工作环路的
稳定工作。
QX7136 采用 5.0V 工艺制作,正常工
作电压为 3.0V 到 5.2V,当电源电压高过
5.2V 时通过内部的钳位电路使芯片工作
电压钳位在 5.4V 左右即可满足高压大电
流恒流 LED 驱动。
QX7136 内置过热保护功能,当环境
温度过高,芯片会进入过热保护状态,可
有效保护芯片,从而避免结温超过 120oC
时因过热而造成损坏。
PCB 布图时在 QX7136 的 VDD 引脚
加一个 4.7uF 左右的滤波电容,且该电容
应尽可能靠近 VDD 引脚和地。
一方面,该滤波电容可以减小系统上
电时 VDD 引脚的电压尖峰,避免 IC 因过
压而损坏,
另一方面,当 IC 进入过温保护状态
时,该滤波电容可以避免在电源 VDD 上
出现因输出电流波动而导致的大的纹波。
采样电阻 RCS 到地的连线应尽量粗
短,以减小因为连线寄生电阻导致的输出
电流误差。
QX7136 具有欠压保护功能。欠压保
护功能可以使芯片避免因电源电压过低时
的输出电流异常,以及功率管在驱动电压
过低时导通电阻增大引起的发热。
QX7136 自带软启动功能,该功能可
以防止芯片在上电瞬间出现 LED 亮度的
闪烁。
输出电流设定
QX7136 采样电压 VCS 的典型值为
50mV,LED 电流由下式确定:
I LED
VCS
RCS
其中 RCS 为采样电阻。
为了保证输出电流的恒流精度,RCS
要应使用高精度电阻。
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
6 of 8
QX7136
输出电流可调的 LED 恒流驱动器
封装信息
SOT-89-5 封装外形尺寸:
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
7 of 8
QX7136
输出电流可调的 LED 恒流驱动器
声明
泉芯保留电路及其规格书的更改权,以便为客户提供更优秀的产品,规格若有更改,恕不
另行通知。
泉芯公司一直致力于提高产品的质量和可靠性,然而,任何半导体产品在特定条件下都有
一定的失效或发生故障的可能,客户有责任在使用泉芯产品进行产品研发时,严格按照对
应规格书的要求使用泉芯产品,并在进行系统设计和整机制造时遵守安全标准并采取安全
措施,以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况,泉芯公司不承担任何责任。
本产品主要应用于消费类电子产品中,如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中,其潜在失败风险所造成的人身伤害、财产损失等
情况,泉芯公司不承担任何责任。
本规格书所包含的信息仅作为泉芯产品的应用指南,没有任何专利和知识产权的许可暗示,
如果客户侵犯了第三方的专利和知识产权,泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址:中国深圳市南山区南头关口二路智恒新兴产业园 22 栋 4 楼
邮编:518052
电话:+86-0755-88852177
传真:+86-0755-86350858
网址:www.qxmd.com.cn
QX7136_DS03CN
泉芯电子技术(深圳)有限公司
www.qxmd.com.cn
8 of 8
