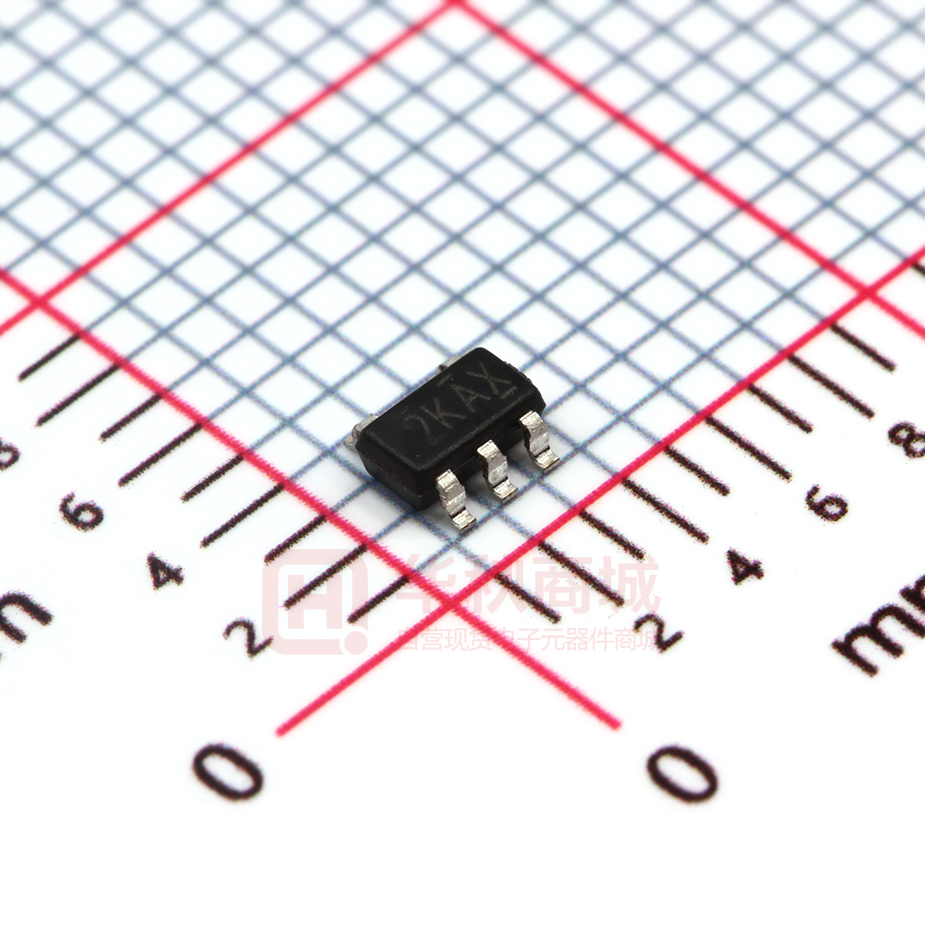

XT4054K421MR-G

XT4054 单片具有热调节功能的微型线性电池管理芯片  ■ 产品概述 恒电流/恒电压运行和热度调节使得电池管理效力最 高，没有热度过高的危险 XT4054 是一个完善的单片锂离子电池恒流/恒压线形电 源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。 更值得一提的是，XT4054 专门设计适用于 USB 的供电规格。 得益于内部的 MOSFET 结构，在应用上不需要外部电阻和 阻塞二极管。在高能量运行和高外围温度时，热反馈可以控 制充电电流以降低芯片温度。 充电电压被限定在 4.2V，充电电流通过外部电阻调节。 在达到目标充电电压后，当充电电流降低到设定值的 1/10 时，XT4054 就会自动结束充电过程。当输入端（插头或 USB 提供电源）拔掉后，XT4054 自动进入低电流状态，电池漏 电流将降到 2µA 以下。XT4054 还可被设置于停止工作状态，  从 USB 接口管理单片锂离子电池  预设充电电压为 4.2V 1%  充电电流输出监控  充电状态指示标志  1/10 充电电流终止  停止工作时提供 25µA 电流  2.9V 涓流充电阈值电压  软启动限制浪涌电流电流  电池反接保护  ESD(HBM)>7KV ■ 封装 使电源供电电流降到 25µA。 XT4054 采用独特的内部专利结构确保了电池接反时芯  片自动进入保护状态，确保 IC 不被击穿导致电池自放电引起 SOT-23-5L 事故。同时确保 XT4054 的 ESD 能力达到 7KV(HBM)。 其余特性包括：充电电流监测，输入低电压闭锁，自动 重新充电和充电已满及开始充电的标志。 ■ 用途 5 4 PROG VCC CHRG GND BAT 1 2 3 SOT-23-5L (Top View)  手机，PDA，MP3  蓝牙应用  SOT-89-5L 5 4 ■ 产品特点 PROG PROG  CHRG GND BAT 1 2 3 可编程使充电电流可达 500mA.  不需要 MOSFET，传感电阻和阻塞二极管  小的尺寸实现对锂离子电池的完全线形充电管理 1 VCC 2 SOT-89-5L (Top View) 3 ■ 订购信息 XT4054 ①②③④⑤⑥ 标号 描述 ① 类型 标记 描述 K 有涓流充电 ②③ 调整器输出电压 42 4.2 ④ 调整器输出电压精度 1 ±1% Rev.1.0 — Jun. 13, 2012 标号 描述 ⑤ 封装类型 ⑥ 1 器件方向 标记 描述 M SOT-23-5 P SOT-89-5 R 正面 L 反面 www.silinktek.com XT4054 ■ 引脚分配 引脚号 引脚名称 SOT-23-5L SOT-89-5L 1 1 CHRG 2 2 GND 3 3 BAT 4 4 VCC 5 5 PROG ■ 引脚功能 CHRG（引脚 1）：漏极开路充电状态输出。当充电时，CHRG 端口被一个内置的 N 沟道 MOSFET 置于低电位。当充电完成时， CHRG 呈现高阻态。当 XT4054 检测到低电锁定条件时，CHRG 呈现高阻态。当在 BAT 引脚和地之间接一 1µF 的电容，就可以 完成电池是否接好的指示，当没有电池时，LED 灯会快速闪烁。 GND（引脚 2） ：接地端 BAT（引脚 3） ：充电电流输出端。给电池提供充电电流并控制浮动电压最终达到 4.2V。一个内部精密电阻把这个引脚同停工时 自动断电的浮动电压分开。 电池接反时， 内部保护电路保护 VBAT 的 ESD 二极管不被烧坏， 同时 GND 与 BAT 之间形成大约 0.7mA 电路。 VCC（引脚 4） ：提供正电压输入。为充电器供电。VCC 可以为 4.25V 到 6.5V 并且必须有至少 1µF 的旁路电容。如果 BAT 引脚 端电压的 VCC 降到 30 mV 以内时，XT4054 进入停工状态，并使 BAT 电流降到 2µA 以下。 PROG（引脚 5）：充电电流编程，充电电流监控和关闭端。充电电流由一个精度为 1%的接到地的电阻控制。在恒定充电电流状 态时，此端口提供 1V 的电压。在所有状态下，此端口电压都可以用下面的公式测算充电电流：IBAT = (VPROG/RPROG)×1000。 PROG 端口也可用来关闭充电器。把编程电阻同地端分离可以通过上拉的 3µA 电流源拉高 PROG 端口电压。当达到 1.21V 的极 限停工电压值时，充当器进入停止工作状态，充电结束，输入电流降至 25µA。此端口夹断电压大约 2.4V。给此端口提供超过夹 断电压的电压，将获得 1.5 mA 的高电流。再使 PROG 和地端结合将使充电器回到正常状态。 Rev.1.0 — Jun. 13, 2012 2 www.silinktek.com XT4054 ■ 打印信息  SOT-23-5L、SOT-89-5L 5 5 4 ＊ ＊ ＊ ① ② ③ 1 4 ＊ ＊ ＊ ＊ ＊ ＊ ④＊ 1 2 3 4 2 1 3 2 ＊ ＊ 3 SOT-89-5L (Top View) SOT-23-5L (Top View) ① 表示产品系列 打印符号 产品描述 2 XT4054◆◆◆◆◆ ② 表示连续充电电压类型 标号 产品名称 K XT4054K◆◆◆◆ ③ 表示输出电压调整器 符号 VBAT 电压 VBAT 精度 A 4.2 ±1% ④这一位由公司生产部规定，与 6 个点一起形成可追溯性质量跟踪信息。 ■ 绝对最大额定值 注意： 参数 标号 最大额定值 输入电压 Vcc VSS-0.3～VSS+7 PROG 端电压 Vprog VSS-0.3～Vcc+0.3 BAT 端电压 Vbat Vss-0.3～7 CHAG 端电压 Vchrg VSS-0.3～VSS+10 容许功耗 PD 单位 V SOT-23-5L 250 SOT-89-5L 500 mW BAT 端电流 Ibat 500 mA PROG 端电流 Iprog 800 uA 人体模式 ESD 能力 VESD 7000 V 工作外围温度 Topa -40～+85 存储温度 Tstr -65～+125 °C 绝对最大额定值是指在任何条件下都不能超过的额定值。万一超过此额定值，有可能造成产品劣化等物理性损伤。 Rev.1.0 — Jun. 13, 2012 3 www.silinktek.com XT4054 ■ 典型应用电路  基本电路  典型电路 Rev.1.0 — Jun. 13, 2012 4 www.silinktek.com XT4054 ■ 功能框图 ■ 电学特性参数 参数 输入电压 输入电流 标号 条件 Vcc Icc 最低 4.25 Standby mode 200 500 µA 25 50 µA 4.158 4.2 4.342 V Rprog=10k,Current mode 93 100 107 mA Rprog=2k,Current mode 465 500 535 mA 0 -2.5 -6 µA 1 2 µA 0℃
