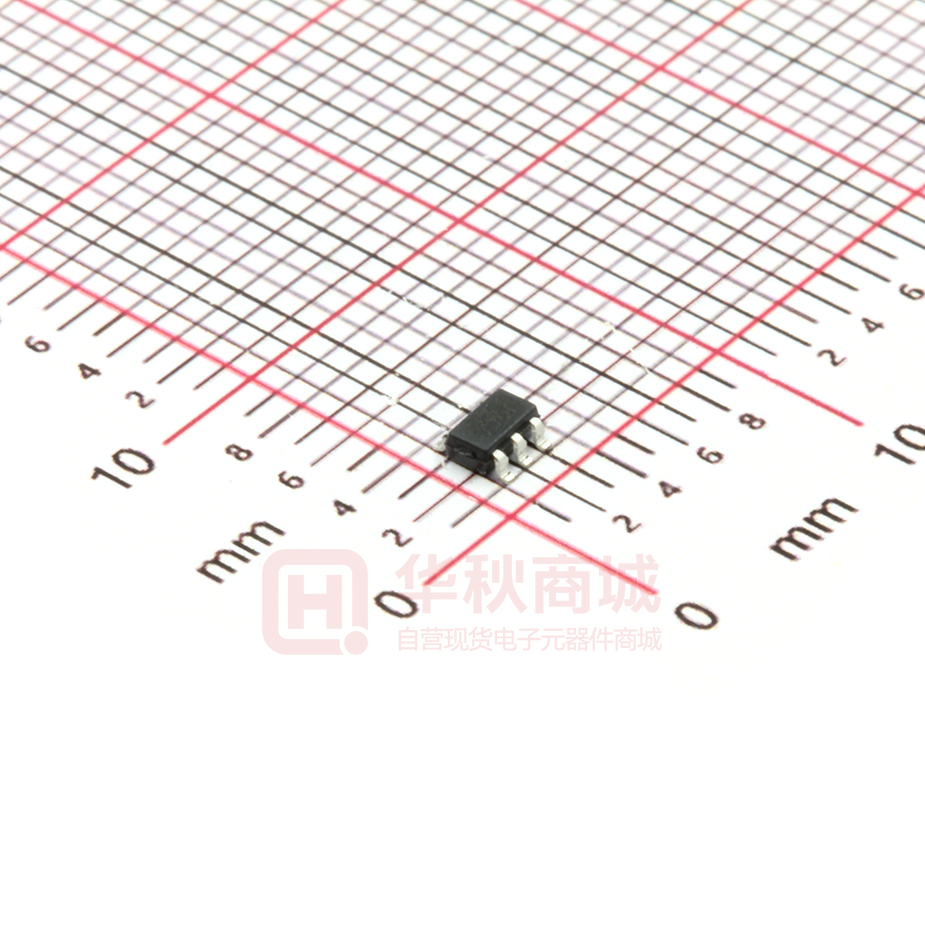

TP4055

南京拓微集成电路有限公司 TP4055 南京拓微集成电路有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4055 (500mA 线性锂离子电池充电器) 概述、特点、典型应用-------------------------------------------------------------------------------------P2 管脚、特性指标----------------------------------------------------------------------------------------------P3 引脚功能说明-------------------------------------------------------------------------------------------------P5 充电电流大小设置、电池反接保护功能----------------------------------------------------------------P7 充电指示状态、无电池连接指示状态-------------------------------------------------------------------P8 多种典型应用图、使用注意事项-------------------------------------------------------------------------P12 描述 TP4055 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定 电流/恒定电压线性控制。 其 SOT 封装与较少的外部元件数目使得 TP4055 成为便携式应 用的理想选择。TP4055 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部 设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4055 将自动终止充电。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4055 自动进入一个低电流状 态，电池漏电流在 2uA 以下。TP4055 的其他特点包括充电电流监控器、欠压闭锁、自 动再充电和一个用于指示充电结束和输入电压接入的状态引脚。 特点 应用 ·充电座 ·锂电池正负极反接保护； ·蜂窝电话、PDA、MP3播放器 ·高达 500mA 的可编程充电电流； ·蓝牙应用 ·无需 MOSFET、检测电阻器或隔离二极管； ·用于单节锂离子电池 典型应用 ·恒定电流/恒定电压操作，并具有可在无过热危 500mA 单节锂离子电池充电器 险的情况下实现充电速率最大化的热调节功能； ·可直接从 USB 端口给单节锂离子电池充电； ·最高输入可达 9V； ·精度达到±1%的 4.2V 预设充电电压； ·自动再充电； ·1 个充电状态开漏输出引脚； ·C/10 充电终止； ·待机模式下的供电电流为 40uA； ·2.9V涓流充电； ·软启动限制了浪涌电流； ·采用 5 引脚 SOT-23 封装。 400mA 电流完整的充电循环（600mAh） 绝对最大额定值 ·输入电源电压（VCC） ：-0.3V～9V ·PROG：-0.3V～VCC+0.3V ·BAT：-4.2V～7V · CHRG ：-0.3V～10V ·BAT 短路持续时间：连续 ·BAT 引脚电流：500mA ·PROG 引脚电流：800uA ·最大结温：145℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒） ：260℃ TP4055 南京拓微集成电路有限公司 封装/订购信息 订单型号 TP4055-42-SOT25-R 器件标记 5 引脚塑料 SOT-23-5 封装 55bm(m 是生产批号，可变) 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 最小值 典型值 最大值 条件 ● 4.0 IBAT 稳定输出（浮充）电压 5 9.0 V 充电模式，RPROG=10K ● 150 500 μA 待机模式（充电终止） ● 40 100 μA 停机模式（RPROG 未连接， ● 40 100 μA 40 100 4．158 4．2 4．242 V VCC
