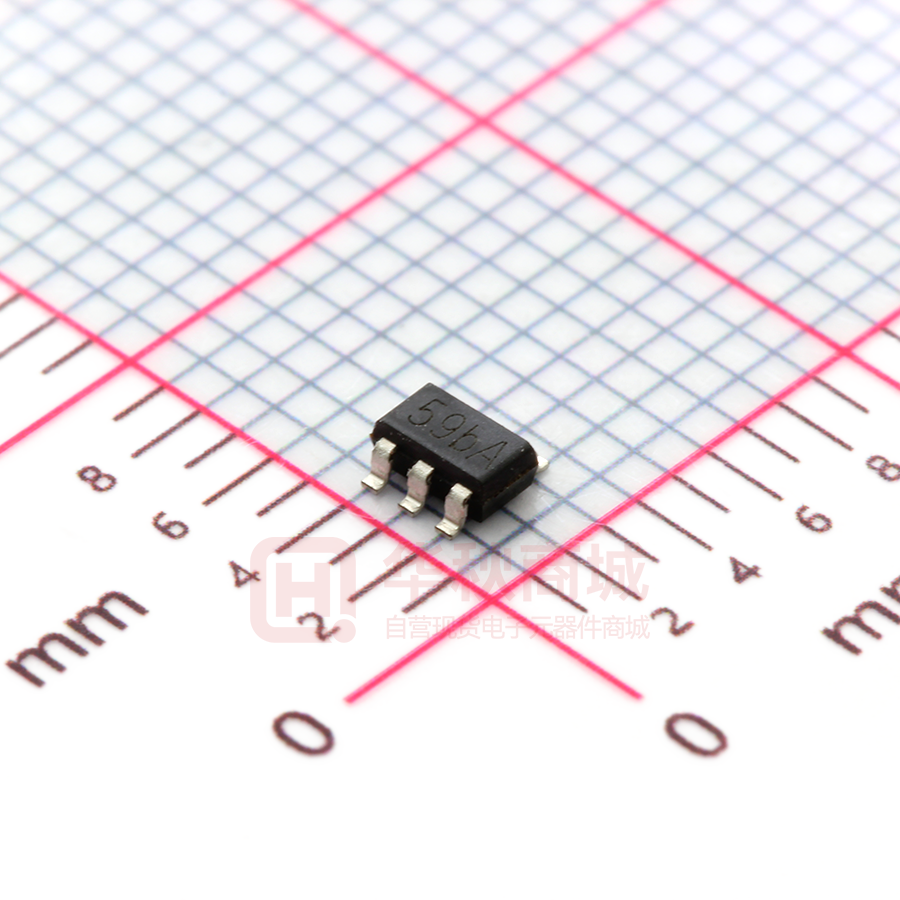

TP4059

南京拓品微电子有限公司 TP4059 南京拓微集成电路有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4059 (600mA 线性锂离子电池充电器) 概述、特点、典型应用-------------------------------------------------------------------------------------P2 管脚、特性指标----------------------------------------------------------------------------------------------P3 引脚功能说明-------------------------------------------------------------------------------------------------P5 充电电流大小设置、电池反接保护功能----------------------------------------------------------------P7 充电指示状态、无电池连接指示状态-------------------------------------------------------------------P8 多种典型应用图、使用注意事项-------------------------------------------------------------------------P12 南京拓品微电子有限公司 TP4059 描述 TP4059 是一款完整的单节锂离子电池充电器，带电池正负极反接保护反接，具有 更大 600mA 的充电电流，更稳定的电流一致性。其采用恒定电流/恒定电压线性控制， SOT 封装与较少的外部元件数目使得 TP4059 成为便携式应用的理想选择。TP4059 可以 适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部 设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4059 将自动终止充电。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4059 自动进入一个低电流状 态，电池漏电流在 2uA 以下。TP4059 的其他特点包括充电电流监控器、欠压闭锁、自 动再充电和两个用于指示充电结束和输入电压接入的状态引脚。 特点 应用 ·锂电池正负极反接保护； ·充电座、移动电源 ·高达 600mA 的可编程充电电流； ·蜂窝电话、PDA、MP3播放器 ·无需 MOSFET、检测电阻器或隔离二极管； ·蓝牙应用 ·用于单节锂离子电池 典型应用 ·恒定电流/恒定电压操作，并具有可在无过热危 600mA 单节锂离子电池充电器 险的情况下实现充电速率最大化的热调节功能； ·可直接从 USB 端口给单节锂离子电池充电； ·精度达到±1%的 4.2V 预设充电电压； ·最高输入可达 9V； ·自动再充电； ·2 个充电状态开漏输出引脚； ·C/10 充电终止； ·待机模式下的供电电流为 145uA； ·2.9V涓流充电器件版本； ·软启动限制了浪涌电流； 600mA 电流完整的充电循环（600mAh） ·采用 6 引脚 SOT-23 封装。 绝对最大额定值 ·输入电源电压（VCC）：-0.3V～9V ·PROG：-0.3V～VCC+0.3V ·BAT：-4.2V～7V · CHRG ：-0.3V～10V ·BAT 短路持续时间：连续 ·BAT 引脚电流：600mA ·PROG 引脚电流：800uA ·最大结温：145℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒）：260℃ TP4059 南京拓品微电子有限公司 封装/订购信息 订单型号 TP4059-42-SOT26-R 器件标记 59bM(M 是生产批号，可变) 6 引脚塑料 SOT-23-6 封装 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 条件 最小值 典型值 最大值 ● 4.0 5 9.0 V 充电模式，RPROG=10K ● 150 500 μA 待机模式（充电终止） ● 145 190 μA 停机模式（RPROG 未连接， ● 120 140 μA VCC
