TP5000

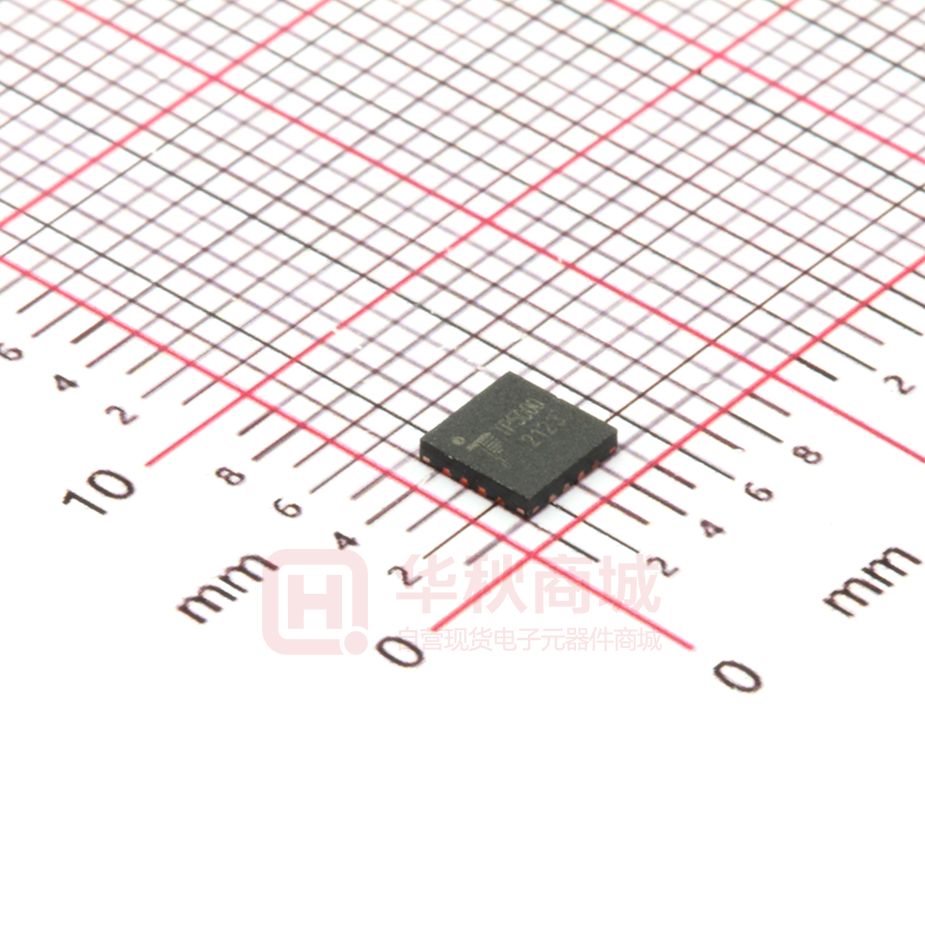

南京拓微集成电路有限公司 TP5000 南京拓微集成电路有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP5000 U (2A开关型 4.2V锂电池/3.6V铁锂电 池充电器) 南京拓微集成电路有限公司 TP5000 概述 TP5000是一款开关降压型单节锰锂电池/磷酸铁锂电池充电管理芯片。其QFN16超小型封 装与简单的外围电路，使得TP5000非常适用于便携式设备的大电流充电管理应用。同时， TP5000内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。 TP5000具有宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电 电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5000采用频率800kHz的开 关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。TP5000 内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。TP5000的恒流 功能，也可以用在2串锂电池或4串干电池输入，恒流驱动0.5-7W白光LED。 特性 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 绝对最大额定值 单节4.2V锰锂或3.6V磷酸铁锂电池充电 内置功率MOSFET,开关型工作模式， 器件发热少，外围简单 可编程充电电流，0.1A--2A 可编程预充电电流，10%--100% 无需外接防倒灌肖特基二极管 宽工作电压，最大达到9V 两路LED充电状态指示 芯片温度保护，过流保护，欠压保护 电池温度保护、电池反接停机、短路保护 开关频率800KHz，可用电感2.2uH-10uH 自动再充电功能 小于1％的充电电压控制精度 涓流、恒流、恒压三段充电，保护电池 采用QFN16 4mm*4mm 超小型封装 ■ ■ ■ ■ ■ ■ ■ 输入电源电压（VIN）：10V BAT：-4.2V～9V BAT 短路持续时间：连续 最大结温：145℃ 工作环境温度范围：-40℃～85℃ 贮存温度范围：-65℃～125℃ 引脚温度（焊接时间 10 秒） ：260℃ 应用 ■ ■ ■ ■ ■ ■ 便携式设备、各种充电器 智能手机、PDA、移动蜂窝电话 MP4、MP5 播放器、平板电脑 矿灯 电动工具 白光 LED 驱动 典型应用 图 1 TP5000 为 4.2V 锂离子电池 1.5A 充电（150MA 预充）应用示意图 1 TP5000 南京拓微集成电路有限公司 图 2 TP5000 为 3.6V 磷酸铁锂电池 1.5A 充电（150MA 预充）应用示意图 封装//订购信息 订单型号 TP5000-QFN16 器件标记 TP5000 实物图片 16 引脚 4mm*4mmQFN16 封装顶视图 （散热片接地不可接其他电位） 2 南京拓微集成电路有限公司 TP5000 功能方框图 图 3 TP5000 功能框图 3 TP5000 TP5000 南京拓微集成电路有限公司 电特性 表1 TP5000电特性能参数 凡表注●表示该指标适合整个工作温度范围，否则仅指T A =25℃，VIN=6V，除非特别注明。 R 符号 参数 VIN 输入电源电压 条件 最小值 典型值 最大值 ● 输入电源电流 R 4.0 μA 待机模式（充电终止） ● 180 250 μA 停机模式（CS=GND， ● 180 250 μA 180 250 R R R R R R 4.2V 锂离子电池 4.158 4.2 4.242 V 3.6V 磷酸铁锂电池 3.564 3.6 3.636 V ● 950 1000 1100 mA R S =0.067Ω，恒流模式 ● 1450 1500 1600 mA 待机模式，V BAT =4.2V ● 0 －4 －6 uA VIN=0V ， V BAT =4.2V ● 0 －4 －6 uA 涓流预充电电流 1.2V
