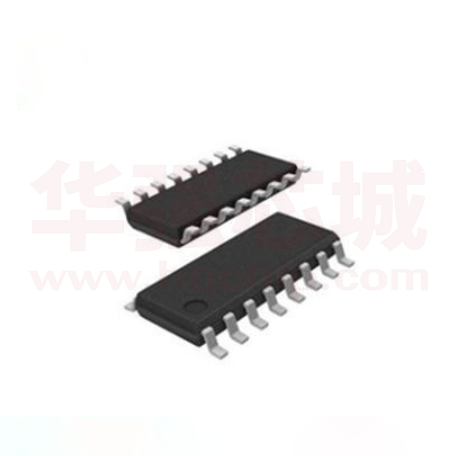

SP4502

SP4502 同步充放电移动电源 SOC 概述 特点               SP4502 是一款专为移动电源设计的同步开关充电和同步 升压的单芯片解决方案,内部集成了同步开关充电模块、同 步升压放电管理模块、电量检测与 LED 指示模块、保护模 块。 SP4502 内置充电与放电功率 MOS，充电电流可以设定， 最大充电电流为 2.5A，同步升压输出为 2.1A。 SP4502 采用专利的充电电流自适应技术以适应小电流适 配器，同时采用专利的控制方式省去外部的功率设定电阻， 降低功耗的同时降低系统成本。 SP4502 内部集成了温度补偿、过温保护、过充与过放保护、 输出过压保护、输出重载保护、输出短路保护等多重安全 保护功能以保证芯片和锂离子电池的安全,应用电路简单, 只需很少元件便可实现充电管理与放电管理。 省去昂贵的功率设定电阻 专利的充电电流自适应技术 放电输出:5V/2.1A 充电电流:最大 2 .5A 充电效率高达 93% 放电效率高达 93% BAT 放电终止电压:2.9V 可选 4.2V/4.35V 充电电压 智能温度控制与过温保护 集成输出过压保护、短路保护、重载保护 集成过充与过放保护 支持涓流模式以及零电压充电 支持手电筒功能,最大输出 100mA 封装形式：ESOP16 应用  移动电源 典型应用应用电路 Ver1.3 TPOWER Semiconductor 1 SP4502 同步充放电移动电源 SOC 管脚 管脚描述 Ver1.3 管脚号 1 2 3 4 管脚名称 SW PGND AGND BAT 5 SWT 6 7 8 ISET LIT LED4 9 NTC 10 11 12 13 14 15 16 LED3 LED2 LED1 VDD OUT OUTP OUTP 描述 开关端 功率地 模拟地 锂离子电池正极 手电筒和电量指示使能端，接按键到 GND，短按按键显示电量，长按按键 1.5S 手电筒打开或关闭 充电电流设定端，外接一电阻到 GND 用于设定充电电流 NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明 PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND 电池温度检测端，接电池热敏电阻引脚，NTC 输出电流为 60uA，若不用温度检 测功能，NTC 需接 10K 电阻到地 PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND 电源输入端 升压输出正极端 升压输出滤波电容端，外接输出滤波电容到 GND 升压输出滤波电容端，外接输出滤波电容到 GND TPOWER Semiconductor 2 SP4502 同步充放电移动电源 SOC 极限参数（注 1） 参数 PGND to AGND 电压 其它引脚电压 储存环境温度 工作结温范围 HBM MM 额定值 -0.3~+0.3 -0.3~+7 -50~+150 -40~150 2000 200 单位 V V ℃ ℃ V V 推荐工作范围 符号 VDD TOP 参数 充电输入电压 工作环境温度 参数范围 4.6~5.3 -20~85 单位 V ℃ 注 1：最大极限值是指超出该工作范围芯片可能会损坏。推荐工作范围是指在该范围内芯片工作正常，但不完全保证满足 个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电气参数规范。对 于未给定的上下限参数，该规范不予保证其精度，但其典型值合理反映了器件性能。 Ver1.3 TPOWER Semiconductor 3 SP4502 同步充放电移动电源 SOC 电气参数 无特殊说明， VDD=5V，Ta=25℃ 符号 参数 充电输入电压 VDD VBAT △ VRECHRG IBAT ITRK IFULL VTRK VTRK_HYS TST TZERO VUV_BAT VWN_BAT VBAT_END ISD_BAT VSD VOUT TSD THYS INTC VNTCH VNTCL VLIT ILEDx FLEDx_C FLED1_WN RON_CHRG RON_NMOS RON_PMOS FOSC Ver1.3 预设充电电压 再充电阈值电压 BAT 恒流充电电流 BAT 涓流充电电流 BAT 截止充电电流 涓流充电阈值电压 涓流充电滞回电压 充电温度补偿阈值 充电零电流温度 BAT 欠压锁定阈值电 压 BAT 低压报警电压 BAT 放电终止电压 BAT 待机电流 VDD-VBAT 锁定阈值 升压输出电压 过温保护阈值 过温保护滞回 NTC 输出电流 NTC 高翻转电压 NTC 低翻转电压 LIT 低电平电压 LED1～LED4 驱动电流 LEDx 充电闪烁频率 LED1 低电闪烁频率 充电 PMOS 导通电阻 放电 NMOS 导通电阻 放电 PMOS 导通电阻 升压电路工作频率 测试条件 最小值 4.6 针对 4.2V 规格 针对 4.35V 规格 VBAT-VRECHRG RISET=120Ω,恒流充电模式 RISET=120Ω,涓流充电模式 RISET=120Ω RISET=120Ω,VBAT 上升 RISET=120Ω VBAT 上升 2.8 4.8 ILIT=100mA BAT=4V 450 TPOWER Semiconductor 最大值 5.3 3.2 VBAT 下降 VBAT=3.7V VDD 上升 VDD 下降 ILOAD=1A,VBAT=3.7V 温度上升 典型值 5 4.2 4.35 100 2.0 180 150 2.9 100 110 130 3.05 2.9 25 130 60 5V 150 20 60 1.5 0.3 0.6 4 1 2 40 40 40 550 单位 V V V mV A mA mA V mV ℃ ℃ V 3.0 60 5.2 650 V V uA mV mV V ℃ ℃ uA V V V mA Hz Hz mΩ mΩ mΩ KHz 4 SP4502 同步充放电移动电源 SOC 着芯片内部的温度升高而降低，从而减小系统功耗，抑 制温升，保护芯片不被高温损坏，如果芯片温度升高到 140℃时，强行将芯片关断，等到芯片温度降低到 110℃ 时再重新恢复工作。 应用说明 充电电流设定 充电电流可以通过设定 ISET 引脚的电阻来设定，最大可 设定充电电流为 2.5A，常用充电电流与 ISET 电阻对应 关系可以参考下表: RISETΩ ICHARGE(A) 51 2.5 120 2 220 1.5 430 1 910 0.5 电池温度或环境温度检测 芯片的 NTC 引脚固定输出电流为 60uA，如果 NTC 管脚 接电池的 NTC 电阻输出端，则可以检测电池温度，NTC 引脚也可以接 NTC 电阻到地用于检测环境温度。如果 NTC 管脚的电压小于 0.3V 或者大于 1.5V，意味着电池 温度或环境温度超过正常范围，则充电或放电被终止。 如果不需要电池温度或环境温度检测功能，则必须在 NTC 与地之间接 10K 电阻。 充电模式 保护功能 如果充电之前锂离子电池电压低于 2.9V，为了保护电池， SP4502 工作在涓流充电模式，此时充电电流为 180mA 左右；当电池电压达到 2.9V 以后，SP4502 进入恒流充 电模式，以设定的电流给电池充电；当电池电压达到 4.2V 后，SP4502 工作在恒压充电模式，此时输出电压恒定， 充电电流逐渐减小，当充电电流减小为 150mA 时，充电 过程结束。 SP4502 集成了过充保护、过放保护、温度保护、输出过 压保护、输出重载保护、输出短路保护等多重保护机制， 也可以额外再加一颗 DW01 对系统进行双重保护。 元件选择 负载插入时 SP4502 可以自动检测到负载并开启升压电 路工作。当负载拔掉，经过 16S 延时，升压电路关闭， IC 进入低电流待机模式。 1、输出电容 C2 选择质量较好的低 ESR 的贴片电容,否 则会影响输出纹波； 2、C3 需大于 2.2uF 已保证环路工作稳定； 3、电感 L1 的饱和电流需大于 5A，否则因电感饱和会导 致芯片工作不正常； 4、R4 和 C4 可以改善 EMI 及输出帯载稳定性，须添加； 5、D+/D-分压电阻总等效电阻须大于 120K。 放电指示 PCB 设计参考 放电时，LED1～LED4 根据电池电压指示当前电量，当 电池电压低于 3.05V 时，LED1 会以 2HZ 频率快闪进行 低电提示。 1、R4 和 C4 尽量靠近芯片； 2、IC 下面敷铜接 GND，AGND、PGND 直接打到 IC 下 面的散热敷铜上,地线铺开面积要尽量大，其它不重要的 线都可以绕开以满足地线需要； 3、BAT 电容 C5/C6 既要靠近芯片 BAT 脚又要靠近电感, 或者在芯片 BAT 脚和电感旁边各放置一个 10uF 的电容； BAT 电容的地线尽量接在大面积地线上，不要经过较小 的地线再到芯片和大面积地； 4、VDD 电容 C1 要靠近芯片 VDD 脚，其地线尽量接在 大面积地线上，不要经过较小的地线再到芯片和大面积 地； 5、OUTP 输出电容 C2 尽量靠近芯片，其地线尽量接在 大面积地线上，不要经过较小的地线再到芯片和大面积 地； 6、电感需靠近 BAT 电容 C5，电感和电容 C5 以及芯片 尽量在同一层而不要过过孔，电感到 SW 的走线尽量短 而粗。 负载检测与低功耗智能待机 手电照明输出 LIT 端可以驱动 LED 灯用于手电筒照明,最大驱动电流为 100mA , 可以给 LED 串联电阻来减小指示手电灯的电 流，SWT 是手电照明使能端,如果长按 S1 键 1.5S,手电 筒打开，再次长按 S1 键 1.5S 手电筒输出关闭。 电池低压保护 启动时，当 BAT 电压大于 3.2V 时,升压电路开始工作， 工作过程中如果电池电压低于 3.05V，则 LED1 会以 2HZ 频率快闪提醒电量较低，当电池电压低于 2.9V，则放电 输出关闭，SP4502 进入低电流待机模式。 温度保护 SP4502 内部集成了温度反馈环路，充电或放电时，如果 芯片内部的温度升高到 110℃，充电电流或放电电流会随 Ver1.3 TPOWER Semiconductor 5 SP4502 同步充放电移动电源 SOC 工作状态与电量指示 LED1～LED4 为充放电状态与电量指示引脚，须串联 LED 到 GND；不同状况时 LED 状态如下： ①接入 VDD 时，LED1 到 LED4 会依次全部点亮，然后再根据电池电量指示充电状态，达到电量的 LED 常量，当前电量 的 LED 以 1Hz 频率闪烁，充满电后 LED1～LED4 全亮； ②待机状态下，若按下按键 S1，显示电量 16S 后关闭； ③放电时，LED1～LED4 根据电池电压指示当前电量，若电池电压低于 3.05V，LED1 会以 2HZ 的频率快闪提示电量低， 直到电池电压低于 2.9V，关闭电路，进入低功耗低压保护模式，需要重新充电至 3.2V 以上才可以再次放电； ④长按 S1 键 1.5S，手电筒打开，再次长按 S1 键 1.5S 手电筒输出关闭。 LED1～LED4 工作状态表 IC 型号 充电 电池电压(V) VBAT＜3.6 SP4502 3.6≤VBAT＜3.75 3.75≤VBAT＜3.9 3.9≤VBAT＜4.2 4.2≤ VBAT 放电 亮 闪烁 灭 灭 亮 亮 闪烁 灭 亮 亮 亮 闪烁 电池电压(V) VBAT＜2.9 2.9≤VBAT＜3.05 3.05≤VBAT＜3.5 3.5≤VBAT＜3.65 3.65≤VBAT＜3.8 3.8≤VBAT 亮 亮 亮 亮 - LED1 闪烁 LED2 灭 LED3 灭 LED4 灭 LED1 LED2 LED3 LED4 灭 灭 灭 灭 快闪 灭 灭 灭 亮 灭 灭 灭 亮 亮 灭 灭 亮 亮 亮 灭 亮 亮 亮 - - - 亮 - 注：上表中电池电压是 Typical 情况下标准电压。 Ver1.3 TPOWER Semiconductor 6 SP4502 同步充放电移动电源 SOC 封装外形尺寸 ESOP16L 注明:本公司对本文档有修改的权利,本公司对本文档的修改恕不另行通知。 Ver1.3 TPOWER Semiconductor 7
