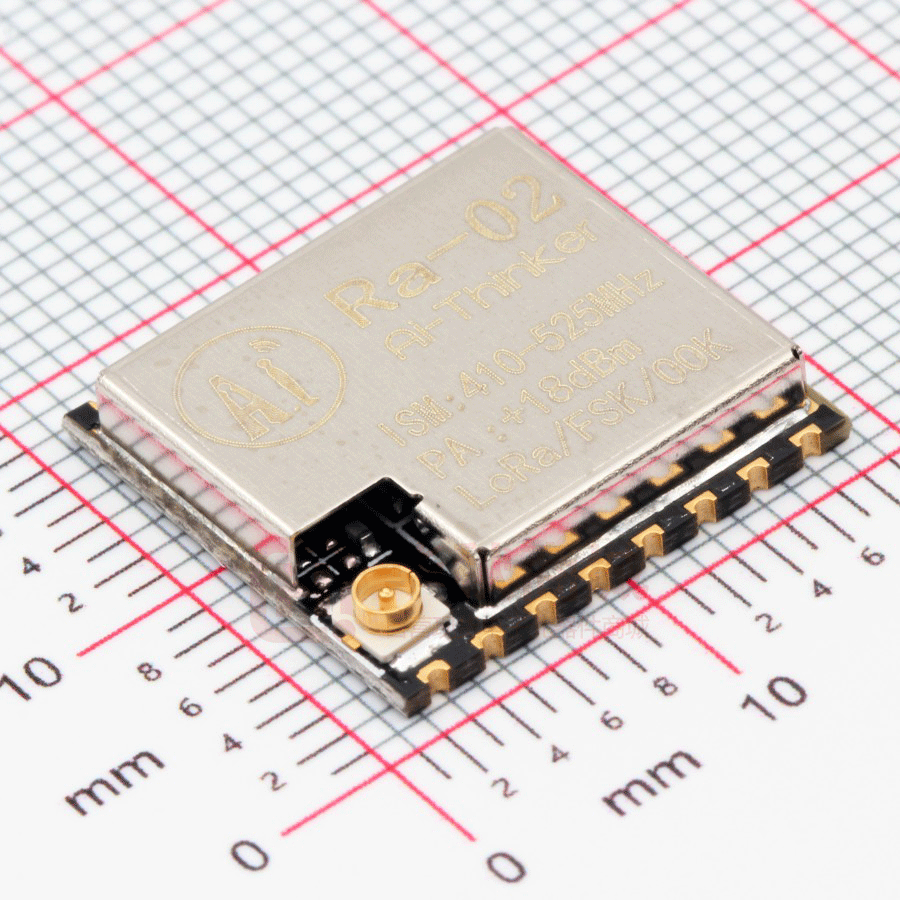

Ra-02

2018/7/19 Ra-01/Ra-02 LoRa 模块用户手册 [安信可科技] lora:man Ra-01 /Ra-02 LoRa 模块用户手册 免责申明和版权公告 本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责任，包括使用本 文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反言或其他方式授予任何知识产权使 许可，不管是明示许可还是暗示许可。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 注意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作为使用指导， 深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示 或暗示的担保。 1. 概述 安信可LoRa系列模块（ Ra-01 /Ra-02）由安信可科技设计开发，该系列模块的射频芯片 SX1278主要采用LoRa™远程调制解调器，用于超长距离扩频通信，抗干扰性强，能够最大限度 降低电流消耗。借助SEMTECH的LoRa™专利调制技术，SX1278具有超过-148dBm的高灵敏度，+20dBm的功率输出，传输距离远，可靠性高。同时，相对传统调制技术，LoRa™调 制技术在抗阻塞和选择方面也具有明显优势，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。 图1 SX1278 功能方框图 1.1 Ra-01 /Ra-02模块特性 • LoRa™扩频调制技术 • +20dBm-100mW电压变化时恒定的射频功率输出 • 高灵敏度：低至-148 dBm • 半双工SPI通讯 • 可编程比特率高达300kbps • 支持FSK、GFSK、MSK、GMSK、LoRa™及OOK调制方式 • 127dB的RSSI动态范围 • 自动射频信号检测，CAD模式和超高速AFC • 带有CRC、高达256字节的数据包引擎 • 小体积双列邮票孔贴片封装 • 带屏蔽壳 • 弹簧天线( Ra-01 )或IPEX外接天线(Ra-02) 1.2 Ra-01 /Ra-02模块主要参数 表1 Ra-01 /Ra-02模块参数表
 类别 参数 封装 SMD-16 尺寸 17*16*(3.2±0.1)mm 频率范围 410~525MHz 通信接口 SPI 可编程比特率 最高可达300Kbps 天线类型 弹簧天线，增益2.5dBi 最大发射功率 18±1 dBi 工作电压 2.5~3.7V，典型值 3.3V 平均工作电流 433MHz Tx:93mA,Rx:12.15mA,Stanbdby:1.6mA; 平均工作电流 470MHz Tx:97mA,Rx:12.15mA,Stanbdby:1.5mA; 工作温度 -30~+85°C 存储环境 -40~+90°C,
