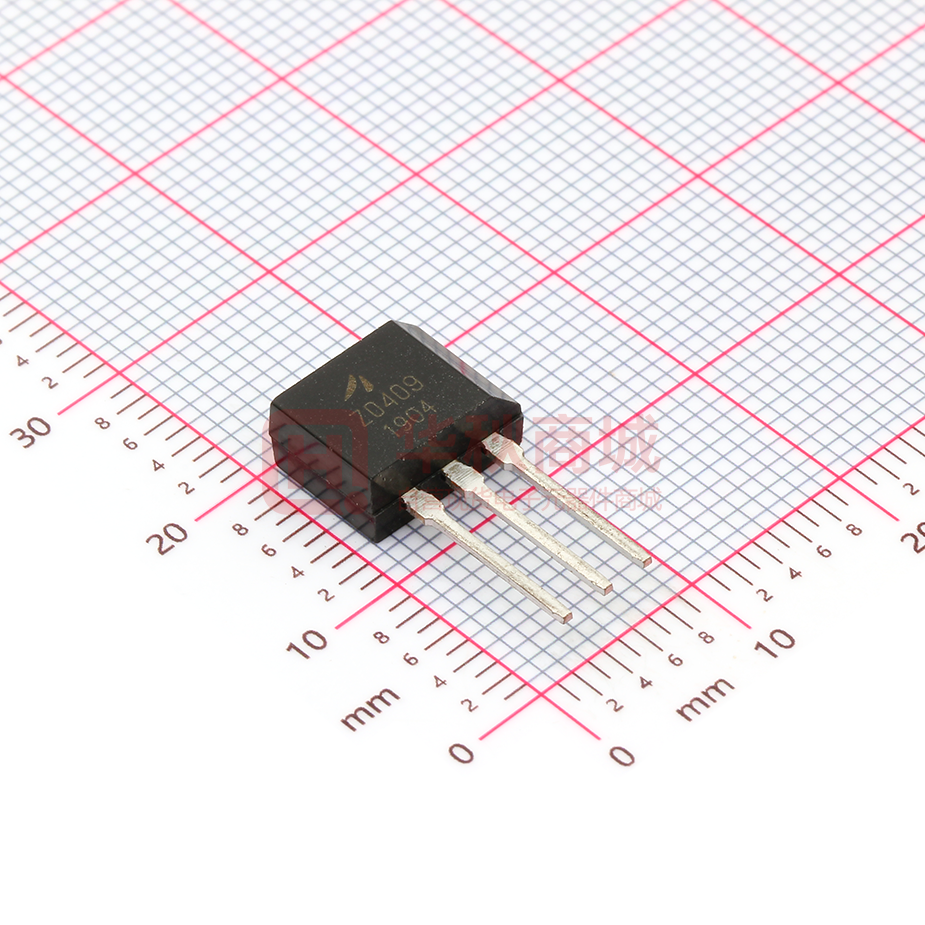

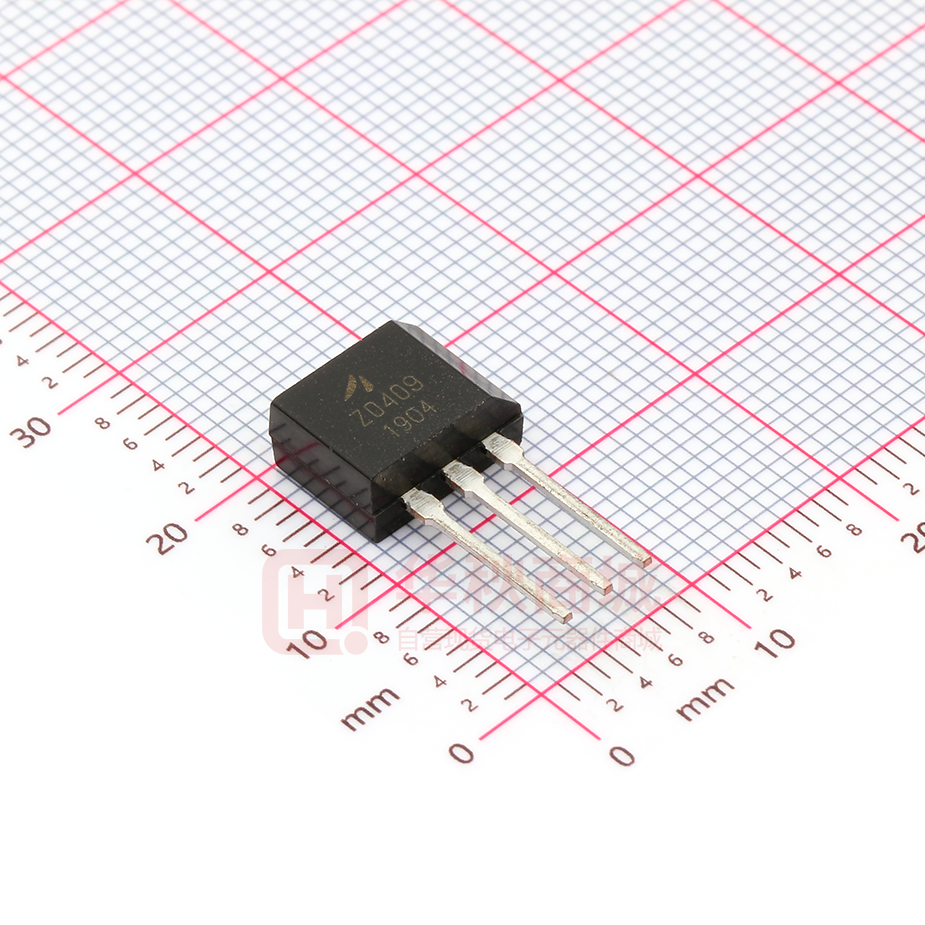

Z0409

SIKA CO.,LIMITED Z0409 双向可控硅 ●产 产品特点 温度特性优，可靠性高 四象限门极灵敏触发 符合 RHOS 环保标准，UL 安全规范 ●用 用途 阀门控制、灯控制 美发器，智能家居 风扇控制等其他开关控制电路 ●外 外形封装 TO-202-3 ●主 主要参数(Tj=25℃) 符号 项目 数值 单位 IT(RMS) 通态电流 4 A VDRM / VRRM 断态电压 600 V IGT 控制极触发电流 10 mA 数值 单位 通态电流(full sine wave) 4 A ITSM 通态不重复浪涌电流(tp=10ms) 20 A I²t I²t Value for fusing 2.2 A²s IGM 控制极峰值电流(tp=20μ s) 1.2 A PG(AV) 控制极平均耗散功率 0.2 W dI/dt 通态电流临界上升率 IG=2IGT 50 A/μ s Tstg Tj 贮存温度 结温 -40--+150 -40--+125 ℃ ●极 极限参数 符号 IT(RMS) 参数 TEL:+86-0755-89519740 1/4 www.sika-wen.com Z0409 SIKA CO.,LIMITED ●热 热阻 符号 Rth (j-a) 参数 数值 单位 Junction to ambient 100 ℃/W ●电 电特性 (Tj=25℃ 除非另有规定) 单位 符号 测试条件 IGT 触发电流，VD=12V, RL=30Ω IDRM VD=VDRM IRRM VD=VRRM IL 数值 ⅠⅡⅢ 10 Max. Ⅳ 10 Max Tj=25℃ 5 Max μ A Tj=125℃ 1 Max mA Tj=25℃ 5 Max μ A Tj=125℃ 1 Max mA ⅠⅢ 15 Max Ⅳ 15 Max Ⅱ 25 Max IG=1.2IGT mA mA VGT 门极触发电压 VD=12V, RL=30Ω 1.3 Max V VGD 门极不触发电压 VD=VDRM, RL=3.3KΩ Tj=125℃ 0.2 Min. V VTM ITM=6A,tp=380μ s 1.6 Max V IH 维持电流 VD=12V，IT=200mA 10 Max mA dV/dt 断态电压临界上升率 VD=67%VDRM, 门极打开 Tj=125℃ 100 Min. V/μ s TEL:+86-0755-89519740 2/4 www.sika-wen.com Z0409 SIKA CO.,LIMITED ●外 外形尺寸 (TO-202-3) ●命 命名规则说明 z 04 09 09=10mA TEL:+86-0755-89519740 3/4 www.sika-wen.com Z0409 SIKA CO.,LIMITED FIG.1 最大功率与通态电流关系图 FIG.2: 导通电流与壳温关系图 FIG.3:通态浪涌电流与周期数量关系图 FIG.4: 输出特性图（最大值图） FIG.5: 非重复浪涌峰值电流值、I²t在 tp＜10ms 正弦脉冲宽度内的对应值 FIG.6: 门极触发电流，维持电流，擎住 电流与结温关系图 TEL:+86-0755-89519740 4/4 www.sika-wen.com
