SinOne
SC92F8003
高速 1T 8051 内核 Flash MCU ，512 bytes SRAM ，16 Kbytes Flash，128
bytes 独立 EEPROM，8 路 12 位 ADC，7 路 10 位 PWM，3 个定时器，UART ，
SSI ，Check Sum 校验模块
内建低频 128kHz LRC 振荡器：
可作为 BaseTimer 的时钟源，并唤醒 STOP
可作为 WDT 的时钟源
1 总体描述
SC92F8003 是一颗增强型的 1T 8051 内核工业级
Flash 微控制器，指令系统完全兼容传统 8051 产品系列。
SC92F8003 集 成 有 16 Kbytes Flash ROM、 512
bytes SRAM、128 bytes EEPROM、最多 18 个 GP I/O、
16 个 IO 可外部中断、3 个 16 位定时器、8 路 12 位高精
度 ADC 、 7 路 10 位 PWM 、 内 部 1% 高 精 度 高 频
16/8/4/1.33MHz 振荡器和±4%精度低频 128kHz 振荡器、
UART、SSI 通信接口等资源。为提高可靠性及简化客户
电路，SC92F8003 内部也集成有 4 级可选电压 LVR、
2.4V 基 准 ADC 参 考 电 压 、 WDT 等 高 可 靠 电 路 。
SC92F8003 具有非常优异的抗干扰性能，非常适合应用
于各种物联网控制、大小智能家电和智能家居、充电器、
电源、航模、对讲机、无线通讯、游戏机等工业控制和消
费应用领域。
低电压复位（LVR）：
复位电压有 4 级可选：分别是：4.3V、3.7V、2.9V、
2.3V
缺省值为用户烧写 Code Option 所选值
Flash 烧写接口：
2 线烧写接口
2 主要功能
版
览
预
频率误差：跨越 (2.9V~5.5V) 及 (-20 ~ 85℃)
应用环境，不超过 ±1%
内置高频晶体振荡器电路
可外接 2~16MHz 振荡器
作为系统时钟源时，fSYS 可通过编程器选择使
用外接晶振 /1 /2 /4 /12 这四种分频中的一种
IC 系统时钟（fSYS）对应的工作电压范围：
>12MHz @2.9~5.5V
≤12MHz @2.4~5.5V
Page 1 of 82
中断（INT）：
Timer0，Timer1，Timer2，INT0，INT1，INT2，
ADC，PWM，UART，SSI，Base Timer 共 11 个中
断源
外部中断有 3 个中断向量，共 16 个中断口，全部可
设上升沿、下降沿、双沿中断
两级中断优先级可设
本
工作电压： 2.4V~5.5V
工作温度： -40 ~ 85℃
封装：
SC92F8003Q20R（QFN20）
SC92F8003X20U（TSSOP20）
内核： 高速 1T 8051
Flash ROM：16 Kbytes Flash ROM（MOVC 禁止寻址
0000H~00FFH）可重复写入 1 万次
IAP：可 code option 成 0K、0.5K、1K 或 16K
EEPROM：独立的 128 bytes，可重复写入 10 万次，10
年以上保存寿命
SRAM：内部 256 bytes+外部 256 bytes
系统时钟（fSYS）：
内建高频 16MHz 振荡器（fHRC）
作为系统时钟源时，fSYS 可通过编程器选择设
定为 16/8/4/1.33MHz
频率误差： 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用
环境，频率误差不超过 ±4%
数字外围：
最大 18 个双向可独立控制的 I/O 口，可独立设定上
拉电阻
全部 IO 具有大灌电流驱动能力（70mA）
11 位 WDT，可选时钟分频比
3 个标准 80C51 定时器 Timer0、Timer1 和 Timer2
7 路共用周期、单独可调占空比的 10 位 PWM ，其
中 PWM0~5 可分为三组输出互补带死区的 PWM 波
形
1 个独立 UART 通信口（可切换 IO 口）
1 个 UART/SPI/IIC 三选一通讯口 SSI（可切换 IO 口）
模拟外围：
8 路 12 位±2LSB ADC
内建基准的 2.4V 参考电压
ADC 的参考电压有 2 种选择，分别是 VDD 以及
内部 2.4V
内部一路 ADC 可直接测量 VDD 电压
可设 ADC 转换完成中断
省电模式：
IDLE Mode，可由任何中断唤醒
STOP Mode，可由 INT0、1、2 和 BaseTimer 唤醒
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
目录
1 总体描述 ............................................................................................................................... 1
2 主要功能 ............................................................................................................................... 1
目录.......................................................................................................................................... 2
3 管脚定义 ............................................................................................................................... 6
3.1 管脚配置 ..................................................................................................................................................... 6
3.2 管脚定义 ..................................................................................................................................................... 7
4 内部方框图 ............................................................................................................................ 9
5 FLASH ROM 和 SRAM 结构 ............................................................................................... 10
本
5.1 flash rom ................................................................................................................................................. 10
版
5.2 Customer Option 区域(用户烧写设置) ................................................................................................... 11
5.2.1 Option 相关 SFR 操作说明 ............................................................................................................. 12
预
览
5.3 sram ......................................................................................................................................................... 13
5.3.1 内部 256 bytes SRAM .................................................................................................................... 13
5.3.2 外部 256 bytes SRAM .................................................................................................................... 14
6 特殊功能寄存器(SFR) ......................................................................................................... 15
6.1 SFR 映像 .................................................................................................................................................. 15
6.2 SFR 说明 .................................................................................................................................................. 16
6.2.1 8051 CPU 内核常用特殊功能寄存器介绍 ...................................................................................... 17
7 电源、复位和时钟 ............................................................................................................... 18
7.1 电源电路 ................................................................................................................................................... 18
7.2 上电复位过程 ........................................................................................................................................... 18
7.2.1 复位阶段......................................................................................................................................... 18
7.2.2 调入信息阶段 ................................................................................................................................. 18
7.2.3 正常操作阶段 ................................................................................................................................. 18
7.3 复位方式 ................................................................................................................................................... 18
7.3.1 外部 RST 复位................................................................................................................................ 19
7.3.2 低电压复位 LVR ............................................................................................................................. 19
7.3.3 上电复位 POR ................................................................................................................................ 19
7.3.4 看门狗复位 WDT ............................................................................................................................ 20
7.3.5 复位初始状态 ................................................................................................................................. 20
Page 2 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
7.4 高频系统时钟电路 .................................................................................................................................... 21
7.5 低频振荡器及低频时钟定时器 .................................................................................................................. 24
7.6 STOP 模式和 IDLE 模式 .......................................................................................................................... 24
8 中央处理单元 CPU 及指令系统 ........................................................................................... 25
8.1 CPU .......................................................................................................................................................... 25
8.2 寻址方式 ................................................................................................................................................... 25
8.2.1 立即寻址......................................................................................................................................... 25
8.2.2 直接寻址......................................................................................................................................... 25
8.2.3 间接寻址......................................................................................................................................... 26
8.2.4 寄存器寻址 ..................................................................................................................................... 26
8.2.5 相对寻址......................................................................................................................................... 26
8.2.6 变址寻址......................................................................................................................................... 26
8.2.7 位寻址 ............................................................................................................................................ 26
9 INTERRUPT 中断 ............................................................................................................... 27
本
9.1 中断源、向量 ........................................................................................................................................... 27
版
9.2 中断结构图 ............................................................................................................................................... 28
览
9.3 中断优先级 ............................................................................................................................................... 29
预
9.4 中断处理流程 ........................................................................................................................................... 29
9.5 中断相关 SFR 寄存器 ............................................................................................................................... 29
10 定时器 TIMER0 、TIMER1 ............................................................................................... 33
10.1 T0 和 T1 相关特殊功能寄存器 ................................................................................................................ 33
10.2 T0 工作模式............................................................................................................................................ 35
10.3 T1 工作模式............................................................................................................................................ 38
11 定时器 TIMER2 ................................................................................................................. 39
11.1 T2 相关特殊功能寄存器 ......................................................................................................................... 39
11.2 T2 工作模式............................................................................................................................................ 41
12 PWM ................................................................................................................................. 44
12.1 PWM 结构框图 ....................................................................................................................................... 45
12.2 PWM 相关 SFR 寄存器 .......................................................................................................................... 45
12.3 PWM 通用配置寄存器 ............................................................................................................................ 46
Page 3 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
12.4 PWM 独立模式 ....................................................................................................................................... 48
12.4.1 PWM 独立模式框图 ...................................................................................................................... 48
12.4.2 PWM 独立模式占空比配置 ........................................................................................................... 49
12.5 PWM 互补模式 ....................................................................................................................................... 50
12.5.1 PWM 互补模式框图 ...................................................................................................................... 50
12.5.2 PWM 互补模式占空比配置 ........................................................................................................... 51
12.5.3 PWM 互补模式死区时间配置 ....................................................................................................... 52
12.5.4 PWM 死区输出波形 ...................................................................................................................... 52
12.6 PWM 波形及用法 ................................................................................................................................... 54
13 GP I/O ............................................................................................................................... 56
13.1 GPIO 结构图 .......................................................................................................................................... 56
13.2 I/O 端口相关寄存器 ................................................................................................................................ 57
14 UART0 .............................................................................................................................. 58
14.1 UART0 ................................................................................................................................................... 58
版
本
14.2 串口通信的波特率 .................................................................................................................................. 59
览
15 SPI/TWI/UART 三选一串行接口 SSI ................................................................................. 60
预
15.1 SPI ......................................................................................................................................................... 60
15.1.1 SPI 操作相关寄存器 ..................................................................................................................... 60
15.1.2 信号描述....................................................................................................................................... 62
15.1.3 工作模式....................................................................................................................................... 62
15.1.4 传送形式....................................................................................................................................... 63
15.1.5 出错检测....................................................................................................................................... 63
15.2 TWI......................................................................................................................................................... 64
15.2.1 信号描述....................................................................................................................................... 65
15.2.2 工作模式....................................................................................................................................... 65
15.2.3 操作步骤....................................................................................................................................... 66
15.3 UART1 ................................................................................................................................................... 67
16 模数转换 ADC ................................................................................................................... 68
16.1 ADC 相关寄存器 .................................................................................................................................... 68
16.2 ADC 转换步骤 ........................................................................................................................................ 70
17 EEPROM 及 IAP 操作 ....................................................................................................... 71
17.1 EEPROM / IAP 操作相关寄存器 ............................................................................................................ 71
17.2 EEPROM / IAP 操作流程 ....................................................................................................................... 73
17.2.1 128 bytes 独立 EEPROM 操作例程 ............................................................................................. 73
17.2.2 16 Kbytes CODE 区域 IAP 操作例程 ........................................................................................... 74
Page 4 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
18 CHECK SUM 校验 ............................................................................................................ 75
18.1 check sum 校验操作相关寄存器 ........................................................................................................... 75
19 电气特性 ........................................................................................................................... 76
19.1 极限参数 ................................................................................................................................................. 76
19.2 推荐工作条件 ......................................................................................................................................... 76
19.3 直流电气特性 ......................................................................................................................................... 76
19.4 交流电气特性 ......................................................................................................................................... 77
19.5 ADC 电气特性 ........................................................................................................................................ 78
20 订购信息 ........................................................................................................................... 79
21 封装信息 ........................................................................................................................... 80
预
览
版
本
22 规格更改记录 .................................................................................................................... 82
Page 5 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
3 管脚定义
P1.2/INT12/T0/PWM5/AIN2
P1.1/INT11/T2/RX0A/AIN1/tCLK
P1.0/INT10/SSRX/PWM4
P2.7/INT27/SSTX/PWM3
P2.6/INT26/SSCK/PWM2
15
14
13
12
11
3.1 管脚配置
16
10
AIN4/PWM2A/T2EX/INT14/P1.4
17
9
P2.4/INT24/PWM0
AIN5/TX0/INT15/P1.5
18
8
P2.3/INT23/SSCKA
AIN6/RX0/INT16/P1.6
19
7
P2.2/INT22/SSTXA
RST/P1.7
20
6
P2.1/INT21/SSRXA/PWM5A
本
AIN3/PWM6/T1/INT13/P1.3
1
2
3
4
5
OSCO/INT01/P0.1
VSS
tDIO/TX0A/P2.0
VDD
预
OSCI/INT00/P0.0
览
版
SC92F8003
P2.5/INT25/PWM1/AIN0

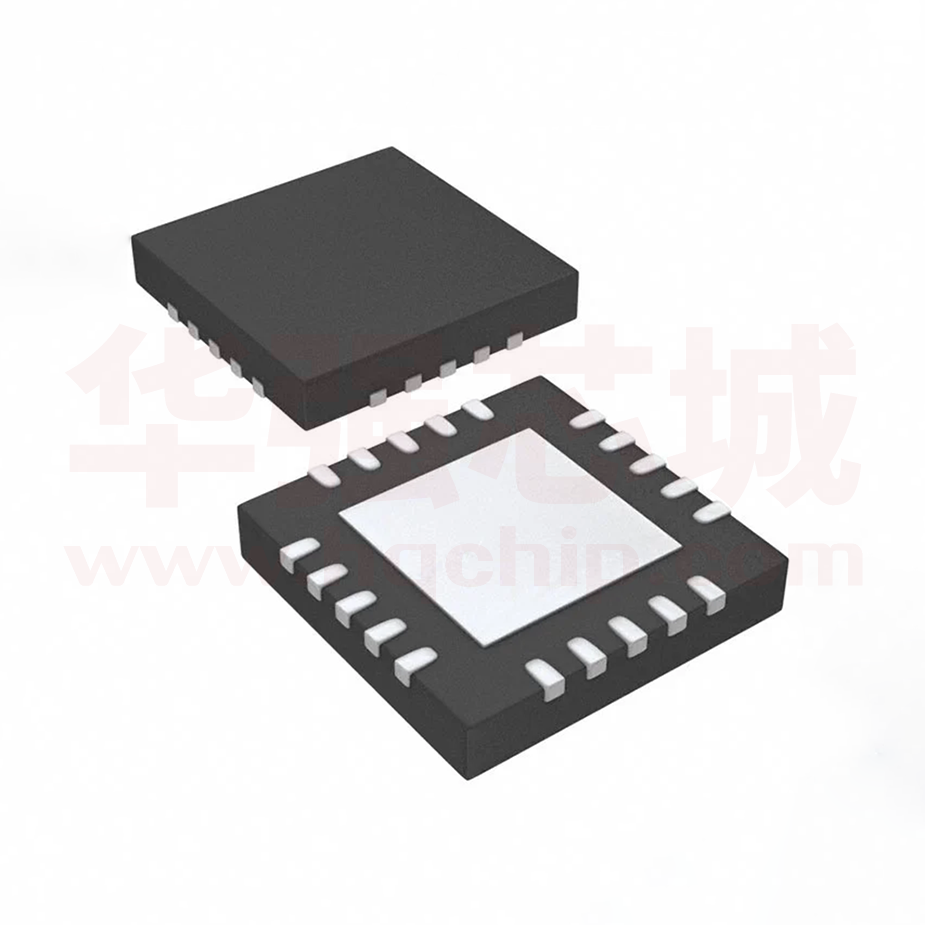

SC92F8003Q20R 管脚配置图（QFN20）
Page 6 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
1
20
P1.3/INT13/T1/PWM6/AIN3
AIN5/TX0/INT15/P1.5
2
19
P1.2/INT12/T0/PWM5/AIN2
AIN6/RX0/INT16/P1.6
3
18
P1.1/INT11/T2/RX0A/AIN1/tCLK
RST/P1.7
4
17
P1.0/INT10/SSRX/PWM4
OSCI/INT00/P0.0
5
16
P2.7/INT27/SSTX/PWM3
OSCO/INT01/P0.1
6
15
P2.6/INT26/SSCK/PWM2
VSS
7
14
P2.5/INT25/PWM1/AIN0
tDIO/TX0A/P2.0
8
13
P2.4/INT24/PWM0
VDD
9
12
P2.3/INT23/SSCKA
PWM5A/SSRXA/INT21/P2.1
10
11
P2.2/INT22/SSTXA
SC92F8003
AIN4/PWM2A/T2EX/INT14/P1.4
SC92F8003X20U 管脚配置图（TSSOP20）
3.2 管脚定义
管脚
本
管脚编号
管脚名称
类型
QFN20
1
17
P1.4/INT14/T2EX/PWM2A/AIN4
2
18
P1.5/INT15/TX0/AIN5
I/O
3
19
P1.6/INT16/RX0/AIN6
I/O
4
20
P1.7/RST
I/O
5
1
P0.0/INT00/OSCI
I/O
6
2
P0.1/INT01/OSCO
I/O
7
3
VSS
8
4
P2.0/TX0A/tDIO
9
5
VDD
10
6
P2.1/INT21/SSRXA/PWM5A
I/O
Page 7 of 82
预
览
版
TSSOP20
Power
I/O
Power
I/O
功能说明
P1.4: GPIO P1.4
INT14: 外部中断 14
T2EX: 定时器 2 外部捕获信号输入
PWM2A: PWM2 输出口之一
AIN4: ADC 输入通道 4
P1.5: GPIO P1.5
INT15: 外部中断 15
TX0: UART0 TX 之一
AIN5: ADC 输入通道 5
P1.6: GPIO P1.6
INT16: 外部中断 16
RX0: UART0 RX 之一
AIN6: ADC 输入通道 6
P1.7: GPIO P1.7
RST: 外部复位引脚
P0.0: GPIO P0.0
INT00: 外部中断 00
OSCI: 外接晶振输入引脚
P0.1: GPIO P0.1
INT01: 外部中断 01
OSCO: 外接晶振输出引脚
接地
P2.0: GPIO P2.0
TX0A: UART0 TX 之一
tDIO: 烧录和仿真口数据线
电源
P2.1: GPIO P2.1
INT21: 外部中断 21
SSRXA: SSI 通信口的 SSRX 之一:
SSI 通信口中 SPI 的 MISO、UART
的 RX
V0.2
http://www.socmcu.com
SC92F8003
SinOne
11
7
P2.2/INT22/SSTXA
I/O
12
8
P2.3/INT23/SSCKA
I/O
13
9
P2.4/INT24/PWM0
I/O
14
10
P2.5/INT25/PWM1/AIN0
I/O
15
11
P2.6/INT26/SSCK/PWM2
I/O
16
12
P2.7/INT27/SSTX/PWM3
本
高速 1T 8051 内核 Flash MCU
17
13
P1.0/INT10/SSRX/PWM4
I/O
18
14
P1.1/INT11/T2/RX0A/AIN1/tCK
I/O
19
15
P1.2/INT12/T0/PWM5/AIN2
I/O
20
16
P1.3/INT13/T1/PWM6/AIN3
I/O
Page 8 of 82
预
览
版
I/O
PWM5A: PWM5 输出口之一
P2.2: GPIO P2.2
INT22: 外部中断 22
SSTXA: SSI 通信口的 SSTX 之一:
SSI 通信口中 SPI 的 MOSI、UART
的 TX、TWI 的 SDA
P2.3: GPIO P2.3
INT23: 外部中断 23
SSCKA: SSI 通信口的 SSCK 之一:
SSI 通信口中 SPI 的 SCK、TWI 的
SCL
P2.4: GPIO P2.4
INT24: 外部中断 24
PWM0: PWM0 输出口
P2.5: GPIO P2.5
INT25: 外部中断 25
PWM1: PWM1 输出口
AIN0: ADC 输入通道 0
P2.6 : GPIO P2.6
INT26: 外部中断 26
SSCK: SSI 通信口的 SSCK 之一:
SSI 通信口中 SPI 的 SCK、TWI 的
SCL
PWM2: PWM2 输出口之一
P2.7: GPIO P2.7
INT27: 外部中断 27
SSTX: SSI 通信口的 SSTX 之一:
SSI 通信口中 SPI 的 MOSI、UART
的 TX、TWI 的 SDA
PWM3: PWM3 输出口
P1.0: GPIO P1.0
INT10: 外部中断 10
SSRX: SSI 通信口的 SSRX 之一:
SSI 通信口中 SPI 的 MISO、UART
的 RX
PWM4: PWM4 输出口
P1.1: GPIO P1.1
INT11: 外部中断 11
T2: 计数器 2 外部输入或输出口
RX0A: UART0 RX 之一
AIN1: ADC 输入通道 1
tCK: 烧录和仿真口时钟线
P1.2: GPIO P1.2
INT12: 外部中断 12
T0: 计数器 0 外部输入口
PWM5: PWM5 输出口之一
AIN2: ADC 输入通道 2
P1.3: GPIO P1.3
INT13: 外部中断 13
T1: 计数器 1 外部输入口
PWM6: PWM6 输出口
AIN3: ADC 输入通道 3
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
4 内部方框图
LVR
Controller
LVD
reset
Internal
256 bytes
RAM
WDT
External
256 bytes
RAM
128kHz LRC
WAKECNT
Controller
128 bytes
EEPROM
2~16MHz X OSC
HRC
Regulator
HRC
Voltage
Reference
16MHz
HRC
Clock
Controller
clock
ADC
ADC
Controller
版
2.4V REG
本
1T 8051 CORE
览
16 Kbytes
Program
ROM
(Flash)
BandGap
Voltage
Reference
预
UART
SSI
TIMER0
TIMER1
TIMER2
PWM
LDO
&
Power Manager
I/O
INT
Interrupt
Interrupt Controller
SC92F8003 BLOCK DIAGRAM
Page 9 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
5 FLASH ROM 和 SRAM 结构
SC92F8003 的 Flash ROM 和 SRAM 结构如下：
用户ID区域
7Fh
00FFh
外部RAM
EEPROM
00h
(通过MOVX/DPTR寻址）
0000h
3FFFh
RAM
（间接寻址）
FFh
Flash ROM
For Program
SFR
（直接寻址）
本
80h
7Fh
00h
（直接寻址或间接寻址）
览
版
0000h
RAM
5.1 FLASH ROM
预
Flash ROM 和 SRAM 结构图
SC92F8003 有 16 Kbytes 的 Flash ROM，ROM 地址为 0000H~3FFFH。此 16 Kbytes Flash ROM 可反复擦
写 1 万次，可通过 SinOne 提供的专用 ICP 烧写器(SOC Pro52/DPT52/SC LINK)来进行编程及擦除。地址为
0000H~00FFH 地址的 256 bytes 区间 MOVC 指令不可寻址。
EEPROM 为独立于 16 Kbytes ROM 之外的一块区间，其地址为 00H~7FH，可在程序中对其进行单 byte 读
写操作，具体操作方法参考 17 EEPROM 及 IAP 操作。
用户 ID 区域：出厂时写入用户 ID，用户只可对其进行读操作，具体操作方式参考 17 EEPROM 及 IAP 操作。
SC92F8003 的 16 Kbytes Flash ROM 能提供查空 BLANK、编程 PROGRAM、校验 VERIFY 和擦除 ERASE
功能，但不提供读取 READ 的功能。此 Flash ROM 和 EEPROM 通常写入前无需进行擦除操作，直接写入数据即
可实现新数据的覆盖。
SC92F8003 的 Flash ROM 通过 tDIO、tCK、VDD、VSS 来进行编程，具体连接关系如下：
Page 10 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
SOC PRO52
SOC DPT52
SC LINK
MCU
VDD
tCK
tDIO
VSS
VDD
CLK
DIO
GND
用户应用电路
Jumper
ICP 模式 Flash Writer 编程连接示意图
本
5.2 CUSTOMER OPTION 区域(用户烧写设置)
OPINX 值
符号
说明
预
览
版
SC92F8003 内部有单独的一块 Flash 区域用于保存客户的上电初始值设置，此区域称为 Customer Option 区
域。用户在烧写 IC 时将此部分代码写入 IC 内部，IC 在复位初始化时，就会将此设置调入 SFR 作为初始设置。
Option 相关 SFR 操作说明：
Option 相关 SFR 的读写操作由 OPINX 和 OPREG 两个寄存器进行控制，各 Option SFR 的具体位置由 OPINX
确定，如下表所示：
7
上电初始值
OPREG
6
5
4
83H@FFH
OP_HRCR
高频 RC 震荡频率调节(细调)
C1H@FFH
OP_CTM0
Customer Option 寄存器 0
ENWDT
ENXTL
SCLKS[1:0]
C2H@FFH
OP_CTM1
Customer Option 寄存器 1
VREFS
XTLHF
-
OP_HRCR (83H@FFH) 系统时钟改变寄存器(读/写)
位编号
7
6
5
符号
读/写
上电初始值
n
n
n
位编号
7~0
位符号
OP_HRCR[7:0]
2
1
0
nnnnnnnnb
DISRST
-
DISLVR
IAPS[1:0]
4
3
OP_HRCR[7:0]
读/写
n
n
LVRS[1:0]
-
nnnnnnnnb
-
nnxxnnxxb
2
1
0
n
n
n
说明
内部高频 RC 频率调校
中心值 10000000b 对应 HRC 中心频率，数值变大频率加快，数值变小
频率变慢。
OP_CTM0 (C1H@FFH) Customer Option 寄存器 0(读/写)
7
6
5
4
位编号
ENWDT
ENXTL
SCLKS[1:0]
符号
读/写
读/写
读/写
读/写
n
n
n
上电初始值
Page 11 of 82
3
OP_HRCR[7:0]
3
DISRST
读/写
n
2
DISLVR
读/写
n
1
0
LVRS[1:0]
读/写
n
V0.2
http://www.socmcu.com
SC92F8003
SinOne
位符号
ENWDT
6
ENXTL
5~4
SCLKS[1:0]
3
DISRST
2
DISLVR
1~0
LVRS [1:0]
说明
WDT 开关
0：WDT 无效
1：WDT 有效（但 IC 在执行 IAP 过程中 WDT 停止计数）
外部高频晶振选择开关
0：外部高频晶振关闭，P0.0、P0.1 有效；
1：外部高频晶振打开，P0.0、P0.1 无效。
系统时钟频率选择：
00：系统时钟频率为高频振荡器频率除以 1；
01：系统时钟频率为高频振荡器频率除以 2；
10：系统时钟频率为高频振荡器频率除以 4；
11：系统时钟频率为高频振荡器频率除以 12。
IO/RST 复位切换控制
0 ：P1.7 当复位脚使用
1 ：P1.7 当正常的 I/O 管脚使用
LVR 使能设置
0：LVR 正常使用
1：LVR 无效
LVR 电压选择控制
11： 4.3V 复位
10： 3.7V 复位
01： 2.9V 复位
00： 2.3V 复位
本
位编号
7
高速 1T 8051 内核 Flash MCU
位编号
7
位符号
VREFS
6
XTLHF
3~2
IAPS[1:0]
预
览
版
OP_CTM1 (C2H@FFH) Customer Option 寄存器 1(读/写)
7
6
5
4
位编号
VREFS
XTLHF
符号
读/写
读/写
读/写
n
n
x
x
上电初始值
3
2
IAPS[1:0]
读/写
n
读/写
n
1
x
0
x
说明
参考电压选择(初始值从 Code Option 调入，用户可修改设置)
0：设定 ADC 的 VREF 为 VDD
1：设定 ADC 的 VREF 为 内部准确的 2.4V
外接晶振控制模式寄存器
0：外接晶振振荡频率 8));
//写入 IAP 目标地址高位值
IAPADL = (unsigned char)IAP_Add;
//写入 IAP 目标地址低位值
IAPKEY = 0XF0;
//此值可根据实际调整；需保证本条指令执行后到对 IAPCTL 赋值前，
//时间间隔需小于 240（0xf0）个系统时钟，否则 IAP 功能关闭;
// 开启中断时要特别注意
IAPCTL = 0X0A;
//执行 IAP 写入操作，1ms@16/8/4/1.33MHz;
_nop_();
//等待(至少需要 8 个_nop_())
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
//选择 Code 区域
//读取 IAP_Add 的值到 IAP_Data
注意：16 Kbytes Code 区域内的 IAP 操作有一定的风险，需要用户在软件中做相应的安全处理措施，如果操
作不当可能会造成用户程序被改写！除非用户必需此功能(比如用于远程程序更新等)，不建议用户使用。
Page 74 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
18 CHECK SUM 校验
SC92F8003 内建了 1 个 check sum 模块，可用来实时生成程序代码的 16 位 check sum 值，用户可利用此
check sum 和理论值比较，监测程序区的内容是否正确。
注意：check sum 值是整个程序区的数据累加和，即 0000H~3FFDH 地址单元所有的数据。若地址单元中有
用户上次操作后的残留值，会导致 check sum 值与理论值不符。因此，建议用户对整片 code 区域进行擦除或写
0 操作后再烧录代码以保证 check sum 值与理论值一致。
18.1 CHECK SUM 校验操作相关寄存器
CHKSUML (FCH) Check Sum 结果寄存器低位(读/写)
7
6
5
4
3
位编号
CHKSUML[7:0]
符号
读/写
读/写
读/写
读/写
读/写
读/写
0
0
0
0
0
上电初始值
位编号
7~0
位符号
CHKSUML [7:0]
读/写
0
读/写
0
2
1
0
读/写
0
读/写
0
读/写
0
本
版
说明
Check Sum 结果寄存器高位
预
Page 75 of 82
位符号
CHKSUMS
读/写
0
Check Sum 结果寄存器低位
OPERCON (EFH) 运算控制寄存器(读/写)
7
6
位编号
符号
读/写
x
x
上电初始值
位编号
0
0
览
位符号
CHKSUMH [7:0]
1
说明
CHKSUMH (FDH) Check Sum 结果寄存器高位(读/写)
7
6
5
4
3
位编号
CHKSUMH[7:0]
符号
读/写
读/写
读/写
读/写
读/写
读/写
0
0
0
0
0
上电初始值
位编号
7~0
2
5
x
4
x
3
x
2
x
1
x
0
CHKSUMS
读/写
0
说明
Check sum 运算开始触发控制（Start）
对此 bit 写 “1”, 开始做一次 Check sum 计算。此位只可写入 1 有效。
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
19 电气特性
19.1 极限参数
符号
VDD/VSS
Voltage ON any Pin
TA
TSTG
参数
直流供电电压
任一管脚输入/输出电压
工作环境温度
储存温度
最小值
-0.3
-0.3
-40
最大值
5.5
VDD+0.3
85
UNIT
V
V
-55
125
℃
℃
19.2 推荐工作条件
符号
VDD1
VDD2
TA
参数
工作电压
工作电压
工作环境温度
最小值
2.9
2.4
-40
最大值
5.5
5.5
85
系统时钟频率
>12MHz
≤12MHz
UNIT
V
V
℃
19.3 直流电气特性
符号
本
(VDD = 5V，TA = +25℃，除非另有说明)
参数
最小值
WDT 电流
IO 口特性
VIH1
VIL1
VIH2
VIL2
IOL1
IOL2
IOH1
IOH2
RPH1
输入高电压
输入低电压
输入高电压
输入低电压
输出低电流
输出低电流
输出高电流
输出高电流
上拉电阻
做为 ADC 参考电压的内部基准 2.4V
Page 76 of 82
最大值
单位
测试条件
-
7.8
5.8
4.9
4.2
0.7
1.0
mA
mA
mA
mA
μA
fSYS=16MHz
fSYS =8MHz
fSYS =4MHz
fSYS =1.33MHz
-
5.4
-
mA
-
5.9
-
μA
-
4.2
5.0
μA
0.7VDD
-0.3
0.8VDD
-0.2
-
40
70
20
10
32
VDD+0.3
0.3VDD
VDD
0.2VDD
-
V
V
V
V
mA
mA
mA
mA
览
IWDT
IIDL1
预
IBTM
工作电流
工作电流
工作电流
工作电流
待机电流
（Power Down 模式）
待机电流
（IDLE 模式）
Base Timer 工作电流
Iop1
Iop2
Iop3
Iop4
Ipd1
典型值
版
电流
BTMFS[3:0]=
1000
每 4.0 秒产生一个
中断
WDTCKS[2:0]=
000
WDT 溢出时间
500ms
施密特触发输入:
RST/tCK/SCK
VPin=0.4V
VPin=0.8V
VPin=4.3V
VPin=4.7V
k
V0.2
http://www.socmcu.com
SC92F8003
SinOne
内部基准 2.4V 电压输出
2.38
TA=-40~85 ℃
2.40
2.42
V
最小值
典型值
最大值
单位
-
5.7
4.4
3.8
3.3
0.7
1
mA
mA
mA
mA
uA
-
4.0
-
mA
0.7VDD
-0.3
0.8VDD
-0.2
-
30
51
6
55
VDD+0.3
0.3VDD
VDD
0.2VDD
-
V
V
V
V
mA
mA
mA
版
VDD24
高速 1T 8051 内核 Flash MCU
2.40
2.42
V
TA=-40~85 ℃
测试条件
外接 16MHz 晶
振
外接 8MHz 晶
振
外接 4MHz 晶
振
(VDD = 3.3V，TA = +25℃，除非另有说明)
符号
参数
测试条件
电流
IIDL2
工作电流
工作电流
工作电流
工作电流
待机电流
(Power Down 模式)
待机电流
(IDLE 模式)
IO 口特性
VIH3
VIL3
VIH4
VIL4
IOL3
IOL4
IOH3
RPH2
施密特触发输入:
RST/tCK/SCK
Vpin=0.4V
Vpin=0.8V
Vpin=3.0V
预
19.4 交流电气特性
2.38
fSYS =16MHz
fSYS =8MHz
fSYS =4MHz
fSYS =1.33MHz
k
览
输入高电压
输入低电压
输入高电压
输入低电压
输出低电流
输出低电流
输出高电流
上拉电阻
做为 ADC 参考电压的内部基准 2.4V
VDD24
内部基准 2.4V 电压输出
本
Iop5
Iop6
Iop7
Iop8
Ipd2
(VDD = 2.4V ~ 5.5V，TA = 25℃，除非另有说明)
符号
TOSC1
参数
外接高频振荡器起振时间
最小值
-
典型值
9
最大值
-
单位
ms
TOSC2
外接高频振荡器起振时间
-
17
-
ms
TOSC3
外接高频振荡器起振时间
-
33
-
ms
TPOR
TPDW
Power On Reset 时间
Power Down 模式唤醒时
间
复位脉冲宽度
RC 振荡稳定性
-
5
1
10
1.5
ms
ms
18
15.84
16
16.16
us
MHz
TReset
fHRC
Page 77 of 82
低电平有效
VDD=2.9~5.5V
TA=-20~85 ℃
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
19.5 ADC 电气特性
(TA = 25℃，除非另有说明)
参数
供电电压
精度
ADC 输入电压
ADC 输入电阻
ADC 转换电流 1
最小值
2.4
GND
1
-
典型值
5.0
12
-
最大值
5.5
VDD
2
单位
V
bit
V
IADC2
ADC 转换电流 2
-
-
1.8
mA
DNL
INL
EZ
EF
EAD
微分非线性误差
积分非线性误差
偏移量误差
满刻度误差
总绝对误差
-
±1
±7
±6
0
±7
-
LSB
LSB
LSB
LSB
LSB
TADC1
ADC 转换时间 1
-
7.5
-
μs
TADC2
ADC 转换时间 2
-
15
-
μs
M
mA
测试条件
GND≤VAIN≤VDD
VIN=5V
ADC 模块打开
VDD=5V
ADC 模块打开
VDD=3.3V
VDD=5V
VREF=5V
VDD=5V
VREF=5V
ADC Clock =
2.67MHz
ADC 采样周期 = 6
ADC Clock =
1.33MHz
ADC 采样周期 = 6
预
览
版
本
符号
VAD
NR
VAIN
RAIN
IADC1
Page 78 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
20 订购信息
封装
QFN20
TSSOP20L
包装
管装
管装
预
览
版
本
产品编号
SC92F8003Q20R
SC92F8003X20U
Page 79 of 82
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
21 封装信息
SC92F8003Q20R
QFN20(3X3)外形尺寸
单位：毫米
D
N1
L
e
N20
N20
N16
PIN 1#
N1
N2
E1
Ne
E
N2
D1
N11
N6
预
A
览
版
A1
本
b
最小
mm(毫米)
正常
最大
A
0.50
0.55
0.60
A1
0
0.02
0.05
符号
b
0.15
0.20
0.25
D
2.90
3.00
3.10
D1
1.60
1.70
1.80
e
0.40BSC
Ne
Page 80 of 82
1.60BSC
E
2.90
3.00
3.10
E1
1.60
1.70
1.80
L
0.25
0.30
0.35
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
SC92F8003X20U
TSSOP20L 外形尺寸
单位：毫米
11
E
20
H
L
1
10
e1
e
b
A
A1
A2
c
D
符号
最小
mm(毫米)
正常
最大
-
1.200
-
0.150
-
1.000
-
0.300
-
0.200
-
A1
0.050
A2
0.800
b
0.190
c
0.090
D
6.400
-
6.600
E
6.250
-
6.550
e1
4.300
-
4.500
览
预
0.65(BSC)
L
0.500
1
H
版
A
e
Page 81 of 82
本
See Detail F
-
0.700
-
7
0.25(TYP)
V0.2
http://www.socmcu.com
SC92F8003
SinOne
高速 1T 8051 内核 Flash MCU
22 规格更改记录
记录
V0.2
2018 年 03 月
预
览
版
本
V0.1
日期
2018 年 07 月
修改 ADC 电气参数
更新 BTMFS 的 BIT 位描述
初版
Page 82 of 82
V0.2
http://www.socmcu.com
很抱歉，暂时无法提供与“SC92F8003Q20R”相匹配的价格&库存，您可以联系我们找货
免费人工找货
工商网监
湘ICP备2023018690号
