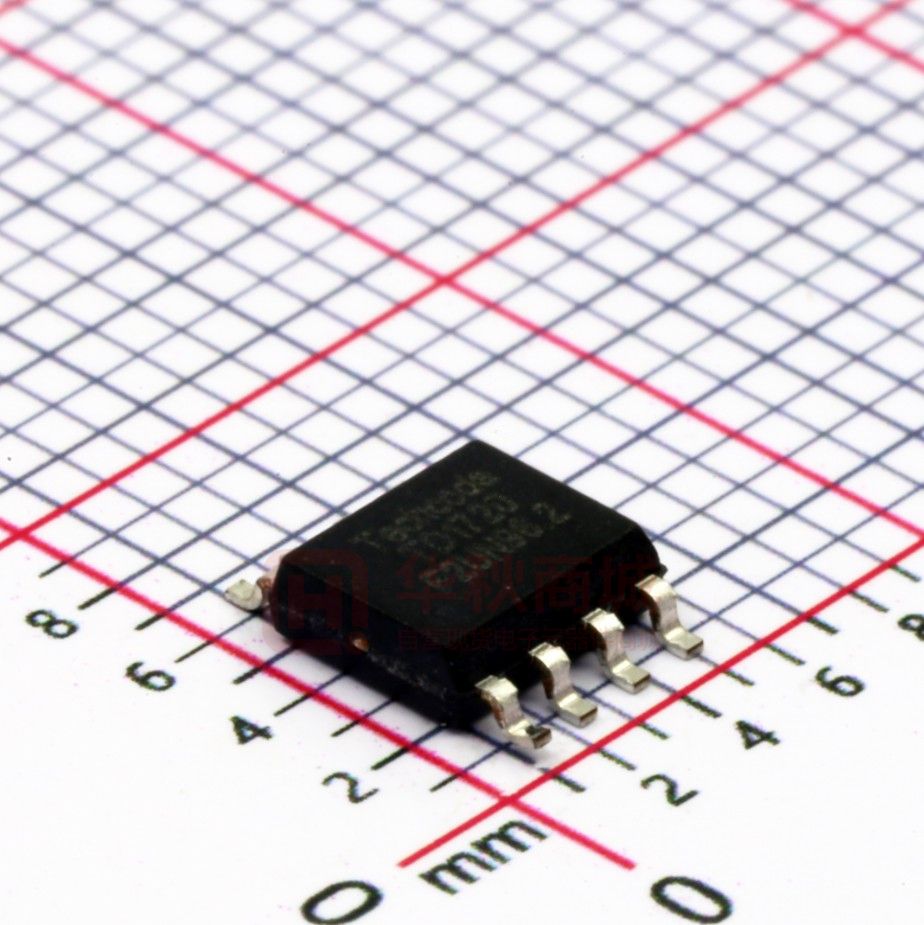

TD1720

        Techcode® DATASHEET Single Buck Voltage Mode PWM Controller General Description  Features    The  TD1720  is  a  voltage  mode,  fixed  300kHz  switching  frequency,  synchronous  buck  converter.  The  TD1720  allows  wide input voltage that is either a single 5~12V or two supply  voltage(s)  for  various  applications.  A  power‐on‐reset  (POR)  circuit  monitors  the  VCC  supply  voltage  to  prevent  wrong  logic controls. A builtin soft‐start circuit prevents the output  voltages  from  overshoot  as  well  as  limits  the  input  current.  An  internal  0.8V  temperature‐compensated  reference  voltage  with  high  accuracy  is  designed  to  meet  the  requirement of low output voltage applications. The TD1720  provides  excellent  output  voltage  regulations  against  load  current  variation.  The controller’s over‐current protection monitors the output  current  by  using  the  voltage  drop  across  the  RDS(ON)  of  low‐side MOSFET, eliminating the need for a current sensing  resistor that features high efficiency and low cost. In addition,  the  TD1720  also  integrates  excellent  protection  functions:  The over‐voltage protection (OVP) , under‐ voltage protection  (UVP). OVP circuit which monitors the FB voltage to prevent  the  PWM  output  from  overvoltage,and  UVP  circuit  which  monitors  the  FB  voltage  to  prevent  the  PWM  output  from  under‐voltage  or  short‐circuit.The  TD1720  is  available  in  SOP‐8P and TDFN3x3‐10 packages.  z z z z z z z z z z z z z z z Wide 5V to 12V Supply Voltage  Power‐On‐Reset Monitoring on VCC  Excellent  Output  Voltage  Regulations  0.8V  Internal  Reference ±1% Over‐Temperature Range  Integrated Soft‐Start  Voltage  Mode  PWM  Operation  with  External  Compensation  Up to 90% Duty Ratio for Fast Transient Response  Constant Switching Frequency 300kHz ±10%  Drive  Dual  Low  Cost  N‐MOSFETs  with  Adaptive  Dead‐Time Control  50% Under‐Voltage Protection  125% Over‐Voltage Protection  Adjustable Over‐Current Protection Threshold Using the  RDS(ON) of Low‐Side MOSFET  Shutdown Control by COMP  Power  Good  Monitoring  (TDFN‐10  3mmx3mm  Package  Only)  SOP‐8P and TDFN3x3‐10 Packages  Lead Free and Green Devices Available (RoHS Compliant) Applications  z z z z z z   TD1720 Graphic Cards  DSL, Switch HUB  Wireless Lan  Notebook Computer  Mother Board  LCD Monitor/TV    December,  20,  2011                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  1  Techcode®         DATASHEET Single Buck Voltage Mode PWM Controller TD1720   Pin Assignments          PIN NO. SOP‐8P TDFN3x3‐10 NAME 1 1 BOOT 2 3 2 4 UGATE GND 4 5 LGATE 5 6 7 6 7 8 FUNCTION This  pin  provides  the  bootstrap  voltage  to  the  high‐side  gate  driver  for driving  the  N‐channel  MOSFET.  An  external  capacitor  from  PHASE  to BOOT,  an  internal diode, generates the bootstrap voltage for the high‐side d ( ) High‐side  Gate  Driver  Output.  This  pin  is  the  gate  driver  for  high‐side Signal and Power ground. Connecting this pin to system ground. Low‐side Gate Driver Output and Over‐Current Setting Input. This pin is the gate driver for low‐side MOSFET. It also used to set the maximum inductor current. Refer to the section in “Function Description” for detail. VCC Power Supply Input. Connect a nominal 5V to 12V power supply voltage to this  pin.    A    power‐on‐reset    function    monitors    the    input  voltage    at    this    pin.    It    is  recommended  that  a  decoupling capacitor (1 to 10    F) is connected to GND for noise decoupling. FB Feedback Input of Converter. The converter senses feedback voltage via FB and regulates  the FB  voltage at 0.8V. Connecting  FB with  a  resistor‐divider from the output sets the output voltage of the converter. COMP This is a multiplexed pin. During soft‐start and normal converter operation, this  pin  represents  the  output  of  the  error  amplifier.  It  is  used  to compensate the regulation control loop in combination with the FB pin.  Pulling  COMP  low  (VDISABLE  =  0.4V  max.)  will  shut  down  the  controller. When the  pull‐down device is released, the COMP pin will start to rise. When the COMP pin  rises  above  the  VDISABLE    trip  point,  the  TD1720  will  begin  a  new initialization and soft‐start cycle. December,  20,  2011                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  2  Techcode®         DATASHEET Single Buck Voltage Mode PWM Controller TD1720 8 3 PHASE This pin is the return path for the high‐side gate driver. Connecting this pin to the high‐side  MOSFET  source  and  connect  a  capacitor  to  BOOT  for  the bootstrap  voltage.  This  pin  is  also  used  to  monitor  the  voltage  drop across  the  low‐side MOSFET for over‐current protection. 9(Exposed  Pad) 11(Exposed  Pad) GND Thermal  Pad.  Connect  this  pad  to  the  system  ground  plan  for  good thermal conductivity. ‐ 9 POK POK  is  an  open  drain  output  used  to  indicate  the  status  of  the  output voltage. Connect the POK pin to 5 to 12V through a pull‐high resistor. ‐ 10 NC No Connect   Ordering Information      TD1720    □ □        Circuit Type                                                                                                                          Packing: Blank：Tube R:Type and Reel Package M:SOP8-PP     Q:TDFN        December,  20,  2011                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  3          Techcode® DATASHEET Single Buck Voltage Mode PWM Controller TD1720 Functional Block Diagram    Functional Block Diagram of TD1720      December,  20,  2011                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  4  Techcode®         DATASHEET TD1720 Single Buck Voltage Mode PWM Controller Absolute Maximum Ratings  Parameter Symbol VVCC VBOOT VUGATE VLGATE VPHASE TJ TSTG Rating VCC Supply Voltage (VCC to GND) BOOT Supply Voltage (BOOT to PHASE) BOOT Supply Voltage (BOOT to GND) UGATE Voltage (UGATE to PHASE) LGATE Voltage (LGATE to GND) PHASE Voltage (PHASE to GND) FB and COMP to GND POK to GND Maximum Junction Temperature Storage Temperature Maximum Lead Soldering Temperature, 10 Seconds > 20ns  20ns  20ns
