TD8208

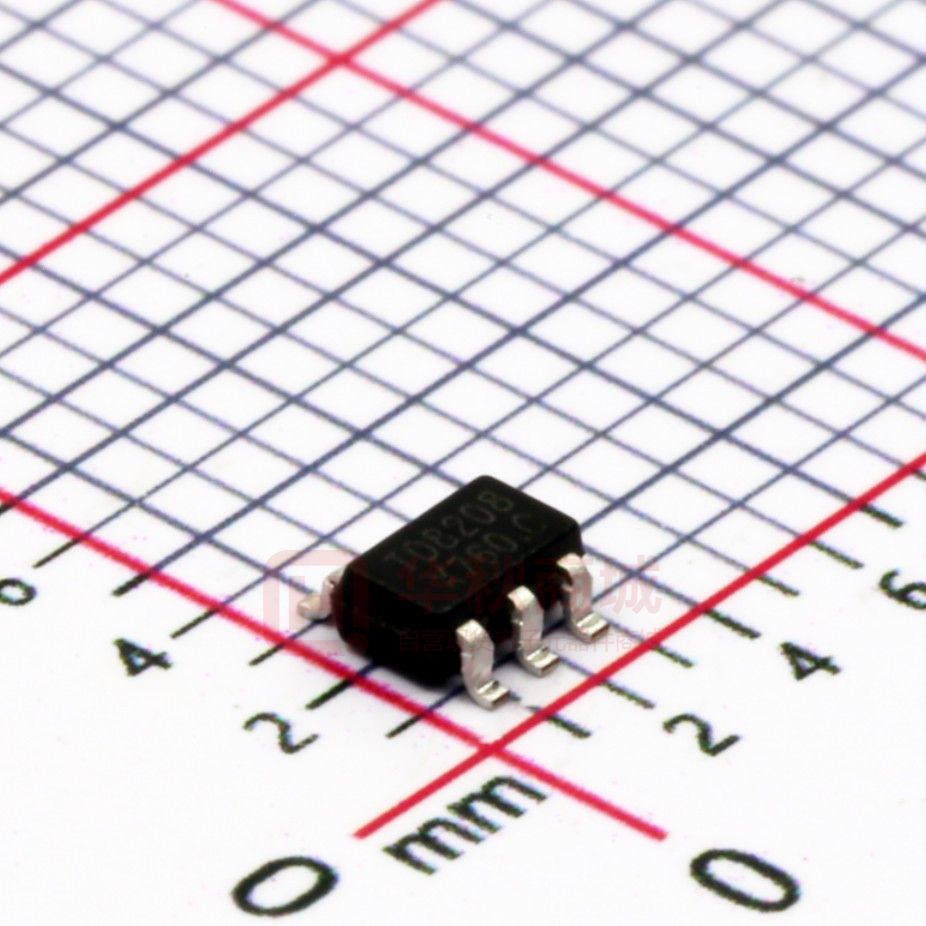

        Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 General Description  Features    TD8208 is a high efficiency, current‐mode control Boost DC to  DC  regulator  with  an  integrated  120mΩ RDS(ON)  N‐channel  MOSFET.  The  fixed  1MHz  switching  frequency  and  internal  compensation  reduce  external  component  count  and  save  the  PCB  space.  The  build‐in  internal  soft  start  circuitry  minimizes the inrush current at start‐up.    z z z z z z z z Wide input range:2‐6V  1MHz switching frequency  Minimum on time: 100ns typical  Minimum off time: 100ns typical  Max output voltage: 6V  Low RDS(0N): 120mΩ  RoHS Compliant and Halogen Free  Compact package: SOT23‐6  Applications  z z z Cell Phone and Smart Phone    PDA, PMP, MP3  Digital Camera  Package Types                    SOT23‐6 Figure 1. Package Types of TD8208       October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  1          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Pin Configurations    Figure 2 Pin Configuration of TD8208(Top View) Pin Description  Pin Name Description 1 LX Inductor node. Connect an inductor between IN pin and LX pin.  2 GDN GND  3 FB Feedback pin. Connect a resistor R1 between VOUT    and FB, and a resistor R2 between FB  and GND to program the output voltage: VOUT=0.6V*(R1/R2+1)  4 EN Enable control. High to turn on the part. Don’t leave it floated.  5 IN Power Input pin.  6 NC Pin Number Ordering Information    TD8208 □ □   Circuit Type                                                                                                                          Packing: Blank：Tube R:Type and Reel T: SOT23-6 October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  2          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Function Block  Figure 3 Function Block Diagram of TD8208    October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  3          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Absolute Maximum Ratings  EN, VDD, LX‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐7V  FB‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐3.6V  Power Dissipation, PD @ TA = 25°C, SOT23‐6 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 0.6W  Package Thermal Resistance (Note 2)  SOT23‐6, θJA ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 200°C/W  SOT23‐6, θJC ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 130°C/W  Junction Temperature Range ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 125°C  Lead Temperature (Soldering, 10 sec.) ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 260°C  Storage Temperature Range ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐65°C to 150°C    Recommended Operating Conditions  VDD pin‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 2V to 6V  FB‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 0V to 1V  Junction Temperature Range ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐40°C to 125°C  Ambient Temperature Range ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐40°C to 85°C        October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  4          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Electrical Characteristics  (VIN = 3.3V, VOUT=5V, IOUT=100mA, TA = 25°C unless otherwise specified)   Parameters Symbol Test Condition Min. Typ. Max. Unit Input Voltage Range  VIN    2    6  V  Quiescent Current  IQ  VFB=0.66V    200    µ A  Low Side Main FET  Rds(on)      120    mΩ  Main FET Current  ILIM1    3      A  Switching Frequency  Fsw    0.8  1  1.2  MHz  Feedback Reference  VREF    0.588  0.6  0.612  V  IN UVLO Rising  VIN,UVLO        1.9  V  Thermal Shutdown  TSD      150    °C        October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  5          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Typical Performance Characteristics        October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  6          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208                              October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  7            Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208              October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  8          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Typical Application Circuit1  L 2.2uH VIN=2.5-5V VOUT=5V/1A      Cin  10uf   Cout 22uf*2 5 1 IN LX 6 NC 4 ON 3 EN OFF R1 220K FB R2 30K GND 2 Typical Application Circuit2  L 2.2uH VOUT=5V/1A VIN=2.5-5V Cin 100uf 5 Cout1 Cout2 470uf 10uf 1 IN LX 6 NC ON OFF 4 3 EN R1 220K FB GND 2 R2 30K October,  20,  2011.                                                        Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  9          Techcode® DATASHEET High Efficiency 1MHz, 2A Step Up Regulator TD8208 Function Description  Because of the high integration in the TD8208 IC, the  application circuit based on this regulator IC is rather  simple. Only input capacitor CIN, output capacitor COUT,  inductor L and feedback resistors (R1 and R2) need to  be selected for the targeted applications specifications.  Feedback resistor dividers R1 and R2:  Choose R1 and R2 to program the proper output voltage.  To minimize the power consumption under light loads,  it is desirable to choose large resistance values for both  R1 and R2. A value of between 10k and 1M is  recommended for both resistors. If R1=200k is chosen,  then R2 can be calculated to be:      Output capacitor COUT:  The output capacitor is selected to handle the output  ripple noise requirements. Both steady state ripple and  transient requirements must be taken into consideration  when selecting this capacitor. For the best performance,  it is recommended to use X5R or better grade ceramic  capacitor with 25V rating and more than two pcs 10uF  capacitor.  Input capacitor CIN:  The ripple current through input capacitor is calculated as:    To minimize the potential noise problem, place a typical X5R  or better grade ceramic capacitor really close to the VDD and  GND  pins.  Care  should  be  taken  to  minimize  the  loop  area  formed by CIN, and VDD/GND pins. In this case a 22uF low ESR  ceramic capacitor is recommended.        Boost inductor L:  There are several considerations in choosing this  inductor.  1) Choose the inductance to provide the desired  ripple current. It is suggested to choose the ripple  current to be about 40% of the maximum average  input current. The inductance is calculated as:    where FSW is the switching frequency and IOUT,MAX is  the maximum load current.  The TD8208 regulator IC is quite tolerant of different  ripple current amplitude. Consequently, the final choice  of inductance can be slightly off the calculation value  without significantly impacting the performance.  2) The saturation current rating of the inductor must  be selected to be greater than the peak inductor  current under full load conditions.    3) The DCR of the inductor and the core loss at the  switching frequency must be low enough to  achieve the desired efficiency requirement. It is  desirable to choose an inductor with  DCR
