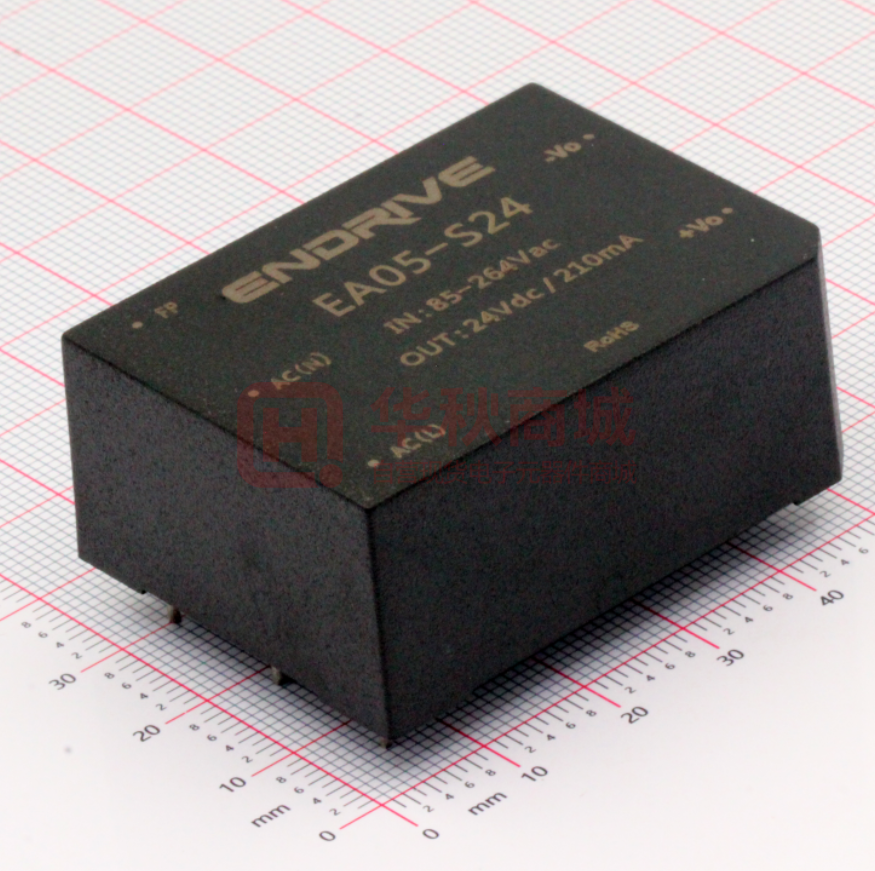

EA05-S24

EA05 系列 ---- 标准封装 AC-DC 模块电源 5W 产品特性 产品特性 ◆超宽电压输入 85-264VAC（120-370VDC） ◆输出短路、过温保护功能 ◆体积小、重量轻 ◆高效率、高功率密度， ◆低功耗、绿色环保 ◆工业级产品技术设计 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输 入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 型号 输出电压/输出电流 Vo/Io 输出纹波+噪声 效率(TYP) EA05-S05 5V / 1000mA 75% EA05-S12 12V /420mA 80% EA05-S15 15V / 330mA 81% EA05-S24 24V / 210mA 82% EA05-D05 ±5V / ±500mA 75% EA05-D12 ±12V / ±210mA 79% EA05-D15 ±15V / ±1660mA 79% 1% Vo EA05-D24 ±24V / ±110mA 80% EA05-E0505 5V/900mA 5V/100mA 72% EA05-E0512 5V/750mA 12V/100mA 73% EA05-E0524 5V/500mA 24V/100mA 75% EA05-T0505 5V/800mA ±5V/100mA 73% EA05-T0512 5V/500mA ±12V/100mA 74% EA05-T0524 5V/500mA ±24V/50mA 76% *如有其它规格型号需求，可直接联系我司。 输入特性 输入电压范围 85-264Vac（120-370Vdc） 输入电流 110mA (TYP) @110VAc 外接保险丝（推荐值） 1A 70mA (TYP)@ 230VAc 慢断 输出特性 输出电压稳压精度 ±2% 源效应 ±0.5% (typ) 负载调整率(10%~100%) ±1% (typ) 最小负载 10% 该手册版权和解释权为常州能动电子科技有限公司所有 www.endrive.cn 第 1 页 共 4 页 输出纹波+噪声（峰-峰值） 100mV(typ) (20MHz Bandwidth) 短路保护 可长期短路，自恢复 输出过压保护 ≥1.1 倍 一般特性 温度特性 工作温度 功率降额 存储温度 外壳温度 -40℃～+70℃ 3.75% / ℃ ， -40℃～+105℃ +90℃ max 掉电时间（Power-down time） 40ms(typ)/ at Vin:320Vdc 湿度（Humidity） 85%RH(max) 温漂 （Temperature coefficient） 0.02%/℃ 开关频率（Switching Frequency） 65kHz(typ) 输入--输出 3000Vac/1Min 输出--输出 2000Vdc/1Min 绝缘 漏电流 *电磁兼容静电放电 *射频辐射抗扰 *电快速瞬变脉冲群 *浪涌 0.3mA RMS typ. 230VAC/50Hz IEC/EN IEC/EN IEC/EN IEC/EN 61000-4-2 level 3 6kV/8kV 61000-4-3 61000-4-4 level 3 2 kV 61000-4-5 level 3 1kV/2kV *传导/辐射 EN55022, level A 安全等级 CLASS Ⅰ 外壳等级 阻燃塑料 UL94V-0 安装 PCB MTBF >200,000h @25℃ 注：1.标注*测试项目，需增加外围 EMC 推荐电路； 2. 以上所列数据除特别说明外，都是在 TA=25℃,湿度
