ED05 系列
---- 仪表专用 AC-DC 模块电源 5W
产品特性
◆超宽电压输入 85-264VAC(120-370VDC)
◆工作温度-40~+70℃
◆保护功能齐全(输出短路保护等)
◆体积小、高效率、高功率密度,
◆低功耗、绿色环保
◆工业级产品设计
应用范围
无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输
入范围波动大,需要电源隔离,布板空间小等设计,并实现产品功能模块化,提高产品可靠性。
产品型号
型号
输出电压 1/输出电流 1
Vo1 /Io1
输出电压 2/输出电流 2
Vo2 /Io2
输出电压 3/输出电流 3
Vo3 /Io3
效率(TYP)

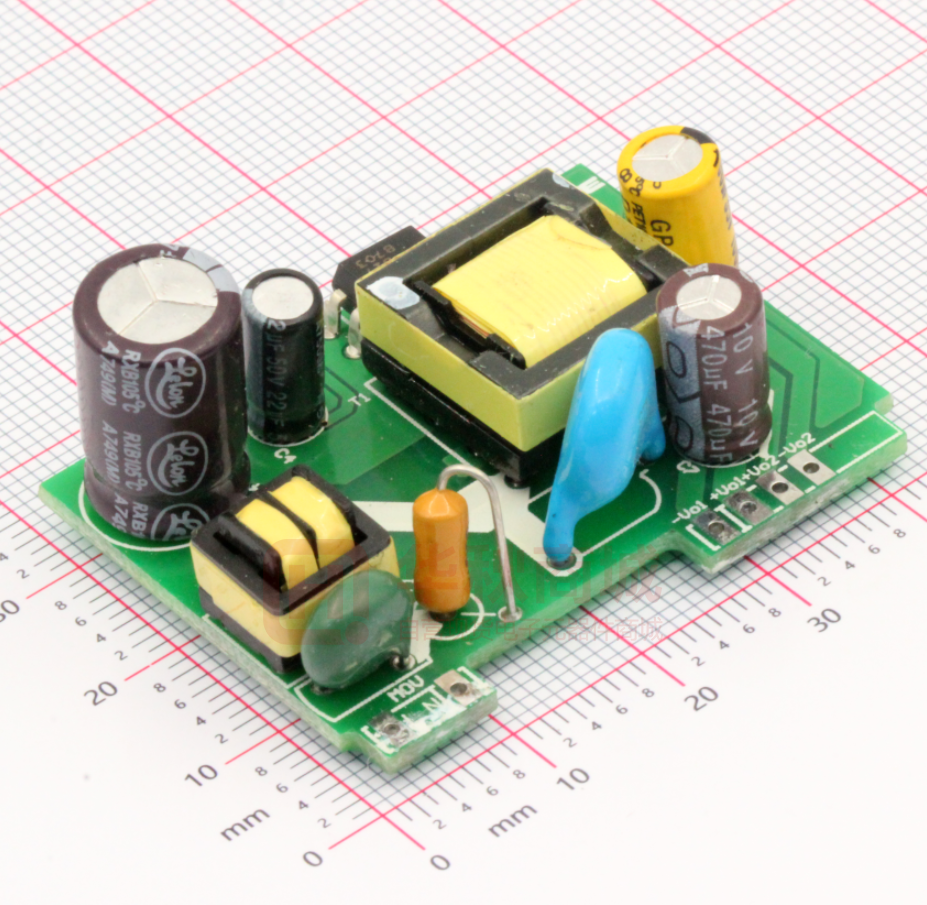

ED05-E0505
5V / 900mA
5V / 100mA
--
75%
ED05-E0512
5V / 750mA
12V / 100mA
--
78%
ED05-T050512
5V / 600mA
5V / 100mA
15V / 100mA
76%
*如有其它规格型号需求,可直接联系我司。
输入特性
输入电压范围
85-264Vac(120-370Vdc)
输入电流
110mA (TYP) @110VAc
外接保险丝(推荐值)
1A
70mA (TYP)@ 230VAc
慢断
输出特性
输出电压稳压精度(主路)
±2% (MAX)
源效应
±0.5% (TYP)
负载调整率(10%~100%)
±1% (TYP)
输出电压稳压精度(辅路)
±5%(MAX)
输出纹波+噪声(峰-峰值)
1%Vo(TYP)
短路保护
可长期短路,自恢复
输出过压保护
≥1.1 倍
(20MHz Bandwidth)
一般特性
温度特性
工作温度
功率降额
存储温度
外壳温度
-40℃~+70℃
3.75% / ℃ ,
-40℃~+105℃
+90℃ max
掉电时间
40ms(typ)/ at Vin:320Vdc
湿度
85%RH(max)
温漂
0.02%/℃
该手册版权和解释权为常州能动电子科技有限公司所有
www.endrive.cn
第 1 页 共 4 页
开关频率(Switching Frequency)
绝缘
65kHz(TYP)
输入--输出
3000VAC / 1Min
输出--输出
500VDC / 1Min
漏电流
*电磁兼容静电放电
*射频辐射抗扰
*电快速瞬变脉冲群
*浪涌
0.3mA RMS typ. 230VAC/50Hz
IEC/EN
IEC/EN
IEC/EN
IEC/EN
61000-4-2 level 3 6kV/8kV
61000-4-3
61000-4-4 level 3 2 kV
61000-4-5 level 3 1kV/2kV
*传导/辐射
EN55022, level A
安全等级
CLASS Ⅰ
外壳等级
阻燃塑料 UL94V-0
安装
PCB
MTBF
>200,000h @25℃
注:1.标注*测试项目,需增加外围 EMC 推荐电路;
2. 以上所列数据除特别说明外,都是在 TA=25℃,湿度
