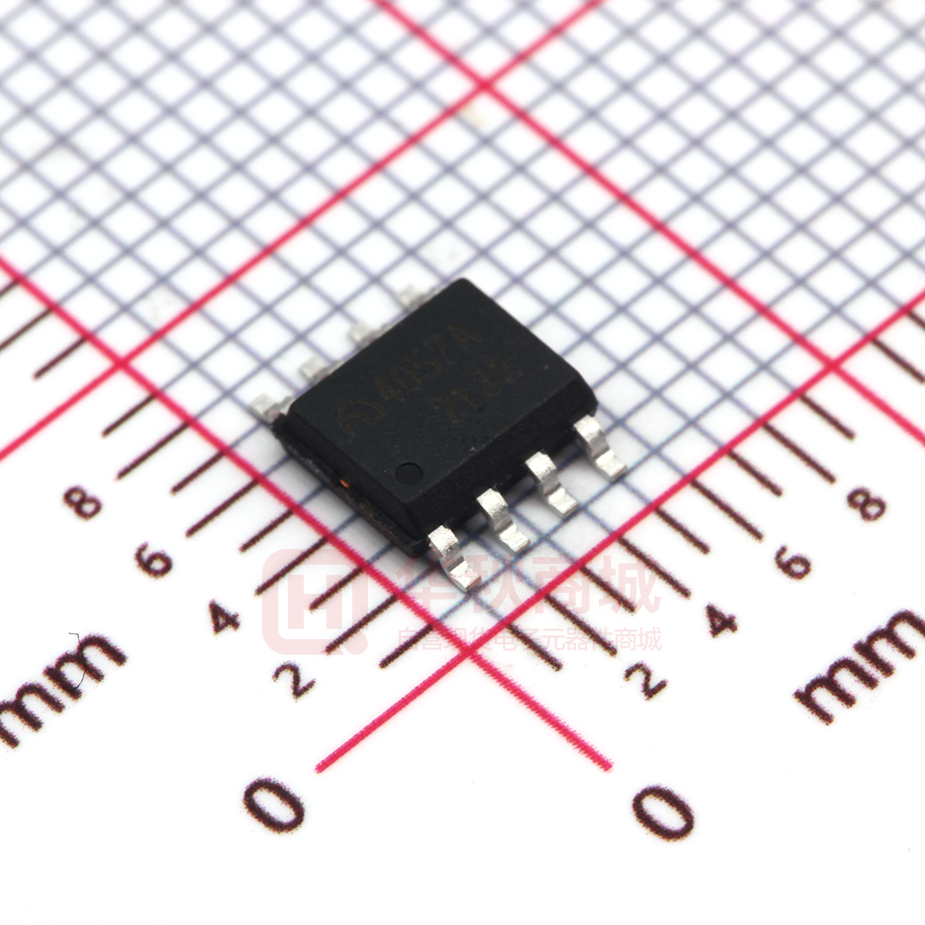

ME4057
1A 锂电池充电管理芯片系列
描述
特点
ME4057 是一款完整的单节锂离子电池恒压恒流充电
● 防电池反接保护功能
管理芯片。采用带有散热PAD的SOP8封装形式,外加很少
● 可编程充电电流可达1A
的外部原件,使其成为便携应用的理想选择。通常可应用在
● 无需MOSFET,检测电阻或隔离二极管
USB电源或适配器电源中。
● 采用ESOP8封装的单节完整线性充电器
ME4057不需要电流检测电阻,也不需要外部隔离二极管
实现防倒灌应用。其内部有热反馈电路可以对在充电过程中
对芯片温度加以控制。充电截止电压固定在4.2V/4.34V, 充
电电流可以外接电阻调节,当充电电流达到恒流电流的1/10
时,ME4057将终止充电。
当输入电压(适配器或USB)被拿掉后,ME4057进入睡
眠模式。芯片内部自动关断充电通路,输入电压变低。此时
● 恒流恒压切换,内部热反馈保护功能
● 精度可达±1%的4.2V / 4.34V 固定充电截止电压
● Typical
自动再充电功能
charge cycle(1000mAh battery)
● 充电状态双输出,无电池和故障状态显示
● C/10 终止充电
● 待机电流55μA
电池漏电流降低到2uA以下。当ME4057有电源而电池拿掉
● 2.9V 涓流切换阈值
时,芯片电流为降低至55uA,来降低系统损耗。
● 软启动限制浪涌电流
ME4057还具有电池温度检测,输入欠压锁定,自动再充
● 电池温度监测功能
电和两个充电指示引脚。
应用场合
封装形式
● 移动电话
● 8- pin ESOP8
● 数码相机
● MP3,MP4播放器
● 蓝牙应用
● 便携设备
● USB电源,适配器
V10
www.microne.com.cn
Page 1 of 17
ME4057 系列
典型充电周期图 (1000mAh 电池)
选购指南
ME 40 57 X X G
环保标识
:
封装形式:SP-ESOP8
浮充电压
A:4.2V
D:4.34V
E:4.4V
产品品种
产品类别
公司标识
V09
产品型号
产品说明
ME4057ASPG
VFLOAT =4.2V
ME4057DSPG
VFLOAT =4.34V
ME4057ESPG
VFLOAT =4.4V
www.microne.com.cn
Page 2 of 17
ME4057 系列
产品脚位图
封装形式:ESOP8
脚位说明
序号
1
名称
TEMP
功
能
电池温度检测 TEMP外部连接一个温度检测电阻,用来监视电池温度。当TEMP脚电压低
于45%或高于80%VCC电压时,意味着电池温度过低或者过高,充电停止。当外部不用温
度检测功能时,可将TEMP直接接到GND.
恒流电流设置和充电电流监测引脚 充电电流可以通过外接一个电阻RPROG 到地。来设置
VPROG
*1100
RPROG
2
PROG
3
GND
地
4
VCC
芯片输入引脚 提供电源给内部电路,当电源比BAT较电压低至80mV以内时,芯片内部关
闭,进入睡眠模式,电池漏电流低至 2μA.
5
BAT
电池连接引脚 连接电池到BAT引脚。BAT 引脚充电截止电压为4.2V /4.34V.
7
V09
IBAT =
充电截止状态指示
当检测到充电截止时,内部开关下拉。其他状态此引脚为高阻
态。
开漏充电状态指示 当检测到电池正在充电时,
引脚内部开关下拉,其他状态此引
脚高阻态。
6
8
充电电流。充电电流公式:
CE
芯片使能引脚 引脚拉高芯片开始正常工作,引脚拉低,芯片停止工作。CE引脚可以被TTL
或CMOS逻辑电路驱动。
www.microne.com.cn
Page 3 of 17
ME4057 系列
芯片功能示意图
V09
www.microne.com.cn
Page 4 of 17
ME4057 系列
绝对最大额定值
参数
范围
单位
输入电压 : VCC
-0.3~6.5
V
PROG 引脚电压
-0.3~VCC+0.3
V
BAT 引脚电压
-0.3~6.5
V
TEMP 引脚电压
-0.3~6.5
V
引脚电压
-0.3~6.5
V
引脚电压
-0.3~6.5
V
CE 引脚电压
-0.3~6.5
V
BAT 引脚电压
1200
mA
PROG 引脚电流
1200
μA
最大结温
145
℃
工作最大环境温度范围Topa
-40~85
℃
存储温度范围Tstr
-65~125
℃
引脚温度和时间
+260( 10S)
℃
注意:绝对最大额定值是本产品能够承受的最大物理伤害极限值,请在任何情况下勿超出该额定值。
V09
www.microne.com.cn
Page 5 of 17
ME4057 系列
电气参数
符号
VCC
参数
输入电压
ICC -IBAT
VFLOAL
静态电流
充电截止电压
条 件
最小值
典型值
最大值
单位
4.0
5.0
6.5
V
●充电模式, RPROG=1.1KΩ
-
150
500
μA
●待机模式(充电结束)
-
55
100
μA
-
55
100
μA
4.158
4.20
4.242
4.300
4.34
4.380
4.356
4.40
4.444
●RPROG=2.2KΩ,电流模式
450
500
550
mA
●RPROG=1.1KΩ,电流模式
950
1000
1050
mA
0
-2.5
-6
μA
RPROG 悬空
-
±1
±2
μA
睡眠模式,VCC=0V
-
-1
-2
μA
●
●关断模式(RPROG 不接, VCC
