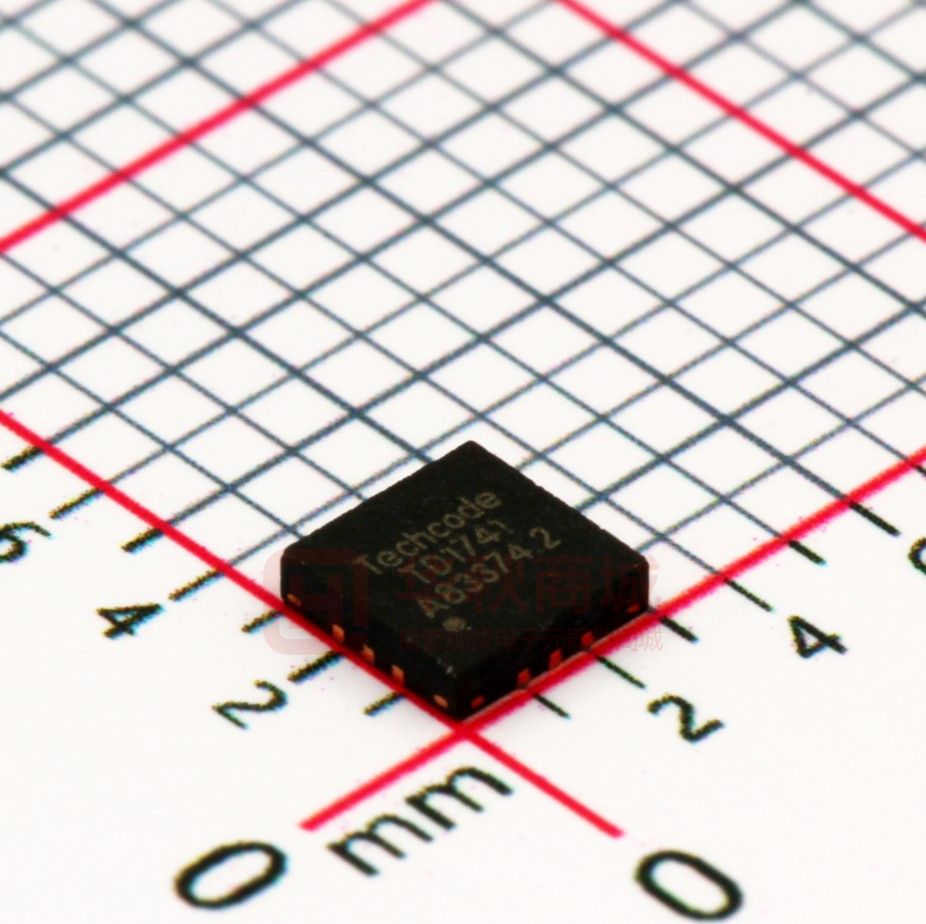

TD1741

        Techcode® DATASHEET 40Vin 2 Outputs Buck Controller TD1741 General Description  Features    TD1741  is  a  Synchronous  Buck  Controller  with  two  current  sense  pins  suitable  for  many  multi‐output  applications.  It  is  designed to allow for operating a wide supply voltage range  from  6V  to  40V.  It  has  both  high‐side  and  low‐side  drivers  allowing  synchronous  configuration  using  two  external  power‐NMOS。This IC can operate in both Constant Current  (CC) and Constant Voltage (CV) modes.  TD1741 operates as a Buck Controller providing a wide range  of outputs at Constant Voltage (CV) from 6V to 40V and the  output  current  as  high  as  10A  or  above.  It  has  a  Constant  Current  (CC)  mode  so  that  output  current  can  be  set  externally and at an accuracy of ±4%.    The current mode control and external compensation makes  feedback  control  have  good  line  and  load  regulation  with  flexible external design.              Pin Configurations            Vin: 6V to 40V, UVLO=5.5V+0.5V    Vout: 3V to 28V; typical at 5V    Precision CC/CV Mode Control    Burst/PFM Mode for Increased Light Load  Efficiency  2 outputs independent Constant Current setting    Hiccup mode when output voltage below 50%  normal output voltage  Protection:  NMOS peak current limit:    accuracy：~20%  Output short protection: reduce input current to  less than 20mA (RMS)    Output FB OVP (125% VFB), only turn off High side  MOS.  Temperature shutdown (OTP)  Adjustable Output Cable Resistance Compensation Duty: 0~98% (Toff_min=100ns, Dead‐time=25~35ns) Switching Frequency: 125k+25k  Integrated MOSFET Drivers    QFN12L Package  Applications   Car Charger  High‐Brightness Lighting   General‐Purpose DC/DC Controller   Figure1 Pin Configuration of TD1741(Top View)      March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  1          Techcode® 40Vin 2 Outputs Buck Controller DATASHEET TD1741 Pin Description  Pin Number  Pin Name  Description  1  ISN  Input Current Sense.  2  CS1  Current sense of the 1st output.    3  CS2  Current sense of the 2nd output.    4  COMP  Error Amplifier Output. The Converter stability compensation network is placed.    5  FB  Feedback input with reference to 1.20V. It can set output voltage.  6  VDD  Internal 5v power supply, a 1uF (or more) capacitor is connected between this pin and GND. 7  LSD  Low Side Driver  8  SW  Inductor terminal.  9  HSD  High Side Driver    10  BST  Internal  High  Side  Driver  Power  Bias  which  is  typically  5V  above  Vin.  A  typical  0.1uF  capacitor is used connecting between BST and SW pins.  11  VIN  Supply input    12  ISP  Input Current Sense.  13  GND  Ground pin.    March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  2  Techcode®         DATASHEET 40Vin 2 Outputs Buck Controller TD1741 Function Block  VIN Vref ISP Clk CSA Slope Comp VDD Generator Vbg Bandgap and OTP IBias OSC ISN Ramp IBias VDDA IBias BST VDD HSD VFB Vbg EA_CV Comp PWM Driver Logic SW LSD UVP Viref Vsen EA_CC OCP VFB CableDrop Vsen Compensation OCP & CS1 Current CS2 Amplifier Soft Start GND COMP Figure 2 Function Block Diagram of TD1741 Absolute Maximum Ratings  Symbol  Parameter VIN  Supply Input Voltage  Rating ‐0.3 to +43  Unit   ISP,ISN to VIN  ‐0.3 to +0.3  V   BST to SW  ‐0.3 to +6  V   SW to GND  V   BST,HSD to GND  ‐0.3 to VIN+0.6  VSW‐0.3 to VSW+6 V   VDD,VFB,ISET,COMP,LSD,CS1‐2 to GND  ‐0.3 to +6  V V March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  3  Techcode®         DATASHEET 40Vin 2 Outputs Buck Controller TD1741 ESD  HBM (Human Body Mode)  2K  V θJA  Thermal Resistance from Junction to ambient  40  ºC/W  Recommended Operating Conditions  Symbol  Parameter  Rating  Min.  Typ.  Max.  VIN  Supply Voltage  6*  ‐  40  V  VOUT  Output voltage range  3  ‐  28  V  IOUT  Output current range  ‐  ‐  15  A  TOP  Operating Temperature  ‐40  ‐  85  ºC  TSTG  Storage Temperature Range  ‐65  ‐  150  ºC  TJ  Junction Temperature    ‐40  ‐  150  ºC TSDR  Maximum Lead Soldering Temperature, 10 Seconds  260  Unit ºC  Note: * when supply voltage is around 6V, output load current should be less than 5A.  Electrical Characteristics  (VIN=12V, TA=25°C (unless otherwise specified). MOSFET use TDM3436)  Symbol    VIN    Characteristic  Test conditions    Min    Supply Voltage    6.0  IIN    Supply Input Current  Vout=5V,No load  VUP    VIN UVLO Turn ON  VHYS  VIN UVLO Hysteresis  Typ    Max    Unit      ‐  40  V  1  1.7  3.5  mA  VIN Rising  5.7  6.0  7.1  V  VIN Falling    ‐  0.6    ‐  V  VIN UVLO    Feedback voltage    VFB    Feedback voltage    1.176  1.20  1.224  V     Tolerance    ‐2      ‐  2  %  Soft Start time    ‐  6  ‐  ms  FSW    Switch frequency    100  125  150  KHz  TON  Minimum On‐Time    ‐  100  ‐  ns  D  Duty cycle      ‐    ‐  98  %  VTHCC  CC threshold    65  68  71  mV  IFB    Cable compensation Current  CS1‐2=68mv    ‐  2  ‐  uA  Soft Start    Oscillator  Current sense  HDR & LDR Drivers    March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  4  Techcode®         DATASHEET 40Vin 2 Outputs Buck Controller TD1741 TRH    HDR Rising Time          ‐  30      ‐  ns  TFH    HDR Falling Time        ‐  20      ‐  ns  TRL  LDR Rising Time        ‐  30      ‐  ns  TFL  LDR Falling Time        ‐  20      ‐  ns  TLH  Dead Time        ‐  30      ‐  ns  THL  Dead Time        ‐  30      ‐  ns  Thermal Shutdown(OTP)    TSD    Temperature Rising          ‐  150      ‐  ºC  THYS  OTP Hysteresis          ‐  20      ‐  ºC            March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  5          Techcode® DATASHEET 40Vin 2 Outputs Buck Controller TD1741 Typical Application Circuit  Vin R10 C2 0.1uF R1 4.7 4 1 ISN R3 GND ISP GND C3 R2 4.7 12 11 220uF 0.005 C1 10uF VIN EC1 COMP HSD 3.3nF C4 360k BST GND SW 3 CS2 LSD C5 2.2uF 7 3 VDD 2 D1 1N4148 1 C6 0.47uF S TDM3436 D S D S D 5 6 7 8 L1 VOUT CS1 R5 4 3 1 U1 D 22uH 2 VDD G Q1 2.2R C9 2.2uF GND VDD 6 8 * 4 FB 150 TD1741 C8 2.2uF 10 R4 2.2R GND G D S TDM3436 D S D S D 5 6 7 C7 0.1uF EC2 470uF R6 8 Q2 GND Output1 R8 25mΩ/1% 20K/1% GND VOUT 5 R12 CS1 GND CS2 2 13 220pF R11 CS1 150 9 Output2 CS2 GND GND R7 6.2K/1% Note: * this diode is optional. If the Qg of power mos is big (more than 20nc), this diode is recommended to be added GND R9 25mΩ/1% GND   Figure 3 2‐outputs with CC(CS1 and CS2)     March,  28,  2019.                                                        Techcode  Semiconductor  Limited                                          www.techcodesemi.com  6          Techcode® 40Vin 2 Outputs Buck Controller DATASHEET TD1741 Function Description  FB UVP  For TD1741, Hiccup Mode of Under Voltage Protection (UVP)  is  provided.  If  cc  mode  is  triggered  or  over  current  protection(OCP)/short  current  protection(SCP)  occur,  the  output  voltage  will  be  pulled  down  quickly.  When FB105%*1.2V or FB
