TD6817D

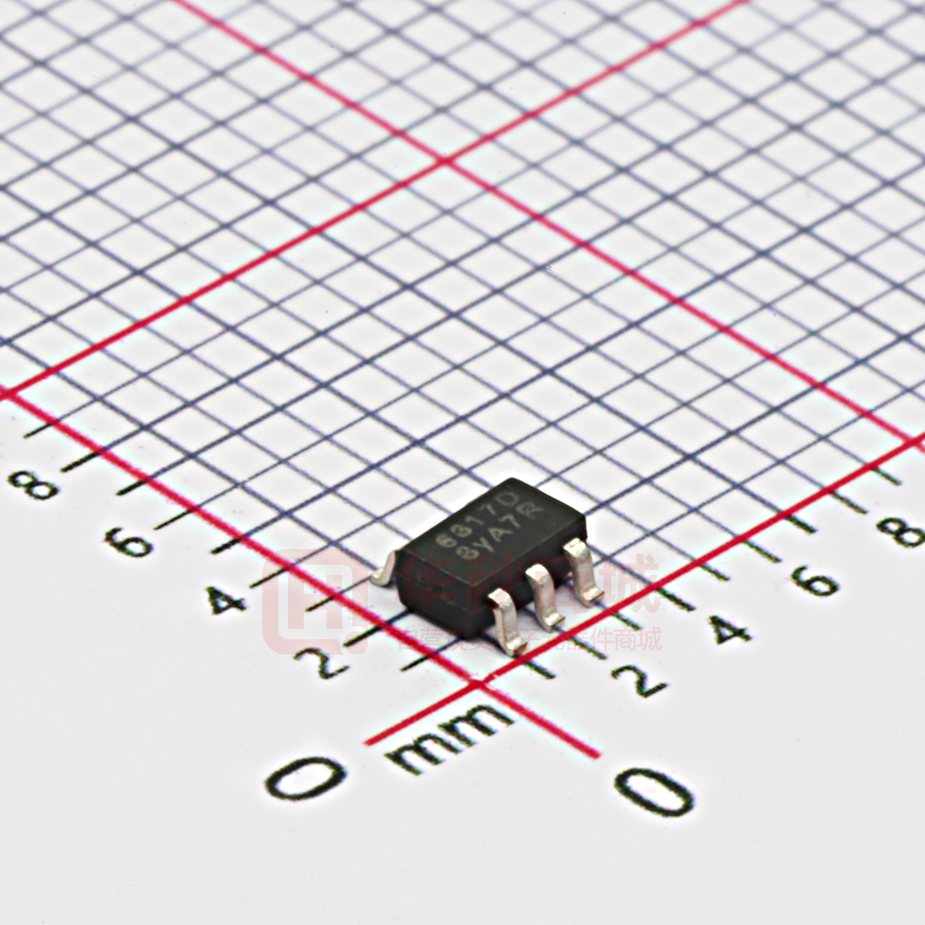

Techcode® DATASHEET         1.5MHz 2A synchronous Step-Down Regulator Dropout General Description  Features    The  TD6817D  is  a  current  mode  monolithic  buck  switching  regulator.  Operating  with  an  input  range  of  2.5V‐6V,  the  TD6817D  delivers  2A  of  continuous  output  current  with  integrated  P‐Channel  and  N‐Channel  MOSFETs.  The  internal  synchronous power switches provide high efficiency. At light  loads,  the  regulator  operate  in  low  frequency  to  maintain  high efficiency and low output ripples. Current mode control  provides  tight  load  transient  response  and  cycle‐by‐cycle  current limit.  The  TD6817D  guarantees  robustness  with  hiccup  output    short‐circuit  protection,  FB  short‐circuit  protection,  start‐up  current  run‐away  protection,  input  under  voltage  lockout  protection, hot‐plug in protection, and thermal protection.  The  TD6817D  requires  a  minimum  number  of  readily  available  standard  external  components.  It  is  available  in  SOT23‐5L packages.                         TD6817D 2.5V to 6V operating input range  Up to 2A output current  Up to 94% peak efficiency  High efficiency (>85%) at light load  Internal Soft‐Start  1.5MHz switching frequency  Input under voltage lockout  Short circuit protection  Thermal protection  Hot‐plug in protection  Available in SOT23‐5 PbFree Package  Application       Set Top Boxes  Storage Equipment  GPU/DDR Power Supply  Telecom/Networking Systems  5V or 3.3V Point of Load Conversion  Pin Configurations  Package Types    (Top view)    SOT23‐5      August,  22,  2017.                                                    Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  1  Techcode® DATASHEET         1.5MHz 2A synchronous Step-Down Regulator Dropout TD6817D Pin Description  Pin Number  Pin Name  Description  1  EN  Chip Enable pin. Active high.  2  GND  Ground Pin.  3  SW  Switch Node Connection to Inductor. This pin connects to the drains of the internal main and  synchronous power MOSFET switches.  4  VCC  Input voltage pin. VCC supplies power to the IC. Connect a 2.5V to 6V supply to VCC and bypass  VCC to GND with a suitably large capacitor to eliminate noise on the input to the IC.  5  FB  Feedback  Pin.  Receives  the  feedback  voltage  from  an  external  resistive  divider  across  the  output.  Ordering Information    TD6817D □ □   Circuit Type                                                                                                                          Packing: Blank：Tube Package R: Tape and Reel T：SOT23-5     August,  22,  2017.                                                    Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  2  Techcode® DATASHEET         1.5MHz 2A synchronous Step-Down Regulator Dropout TD6817D Function Block  Figure1 Function Block Diagram of TD6817D Typical Application Circuit    Figure2 2.5V≦Vin≦6V Vout=1.8V Figure3 4.2V≦Vin≦6V Vout=3.3V August,  22,  2017.                                                    Techcode  Semiconductor  Limited                                                  www.techcodesemi.com  3  Techcode® DATASHEET         1.5MHz 2A synchronous Step-Down Regulator Dropout TD6817D Absolute Maximum Ratings (at TA=25℃)  Symbol  Parameter  Rating  Unit    All Pins  ‐0.3 to 7.2  V  ESD  ESD Susceptibility (Human Body Model)  2K  V TOP  Operating Junction Temperature  ‐40 to 125  ºC  TJ  Junction Temperature  TSTG  Storage Temperature  TSDR  150  ºC  ºC  ‐65 ~ 150  Maximum Lead Soldering Temperature (10 Seconds)  ºC  260  Electrical Characteristics  Unless otherwise specified, these specifications apply over VIN=5V, VEN=5V, TA=25°C  Characteristics  Symbol  Conditions  Min  Typ  Max  Units  Input Voltage Range  VIN    2.5  ‐  6  V  Input UVLO  UVLO  VIN rising  2.25  2.4  2.55  V  VIN Under Voltage Lockout  Hysteresis  UVLO_HYST  VIN falling  ‐  180  ‐  mV  Input OVLO  OVLO  VIN rising  6.5  7  7.5  V  VIN Over Voltage Protection  OVLO_HYST  Threshold  VIN falling  ‐  400  ‐  mV  Quiescent Current  IQ  VEN=2V,VFB=VREF*105%  ‐  40  60  μA  Shutdown Current  ISD  VEN=0V  ‐  0.1  1  μA  FB Pin Voltage  VFB  2.5V
