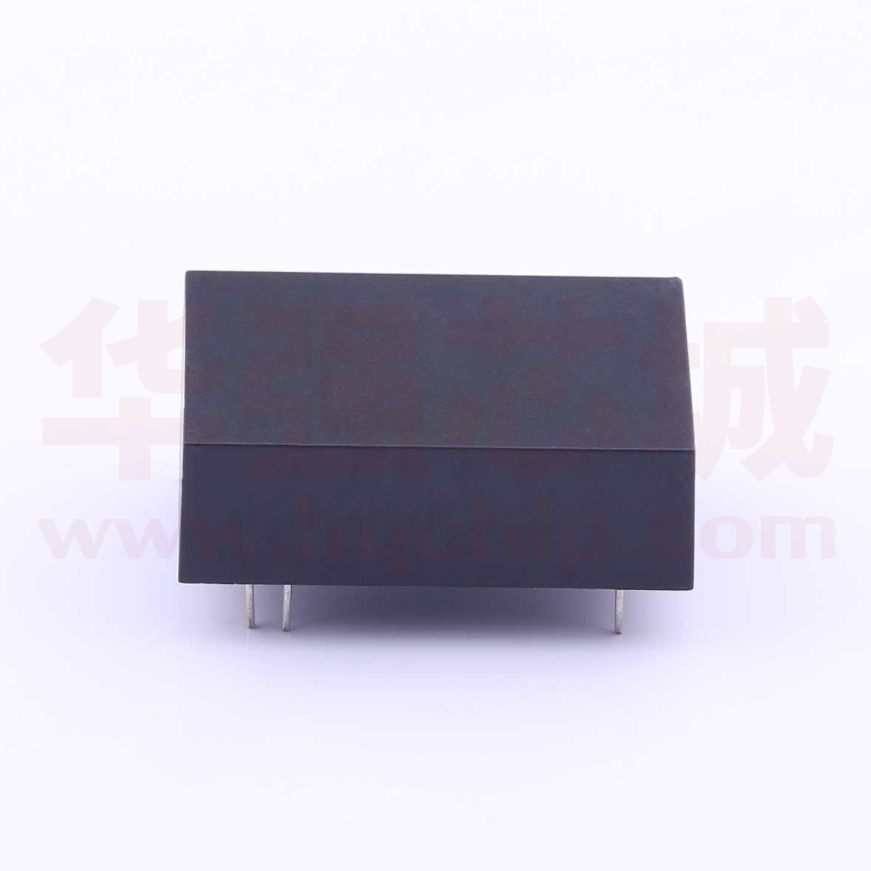

EWN6-24S05

EWN6 系列 ----- 超宽输入 DC-DC 模块电源 6W 产品特性 产品特性 ◆宽输入电压范围： 4:1（9～36VDC，18～72VDC） ◆工作温度范围：-40℃～+85℃ ◆短路保护（自恢复） ◆阻燃塑料外壳封装 ◆隔离 3000VDC（H） ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输 入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 效率(TYP) 效率 9 – 36 VDC 输出电压/ 输出电压/输出电流 Vo/Io 5V / 1200mA EWN6-24S12（H） 9 – 36 VDC 12V / 500mA 83% EWN6-24S15（H） 9 – 36 VDC 15V / 400mA 84% EWN6-24D05（H） 9 – 36 VDC ±5V / ±600mA 81% EWN6-24D12（H） 9 – 36 VDC ±12V / ±250mA 83% EWN6-24D15（H） 9 – 36 VDC ±15V / ±200mA 85% EWN6-48S05（H） 18 – 72 VDC 5V / 1200mA 80% EWN6-48S12（H） 18 – 72 VDC 12V / 500mA 82% EWN6-48S15（H） 18 – 72 VDC 15V / 400mA 83% EWN6-48D05（H） 18 – 72 VDC ±5V / ±600mA 80% EWN6-48D12（H） 18 – 72 VDC ±12V / ±250mA 82% EWN6-48D15（H） 18 – 72 VDC ±15V / ±200mA 84% 型号 输入电压范围 EWN6-24S05（H） 81% 注：★为研发中产品。如需要其他规格型号，可直接与我司联系。 产品特性 项目 输出电压精度 测试条件 输入电压范围，100%的负载（主路） 该手册版权和解释权为常州能动电子科技有限公司所有 Min Typ Max 单位 ±1 ±2 % www.endrive.cn 第 1 页 共 3 页 负载调整率 从 10%到 100%的负载（主路） ±0.5 ±0.75 电压调整率 输入电压范围 ±0.2 ±0.5 输出短路保护 可持续，自恢复 纹波&噪声 20MHz 带宽，标称电压输入 100%负载 开关频率 输入电压范围 100%负载 温度系数 标称电压输入 100%负载，-40℃～ +85℃ 50 mVp-p 120-300(PFM) 存储湿度 工作温度 100 符合产品的安全工作区 存储温度 KHz ±0.03 %/℃ 95 % -40 85 -50 105 ℃ 产品工作时外壳升温 标称电压输入 100%负载 10 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 300 绝缘强度 测试时间 1 分钟，漏电流小于 0.5mA 绝缘电阻 绝缘电压 500VDC 1500VDC / H 系列产品 3000VDC 1000 MΩ 冷却方式 自然空冷 外壳材料 阻燃塑料 平均无故障时间 MIL-HDBK-217F@25℃ 100 重量 万小时 13 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
