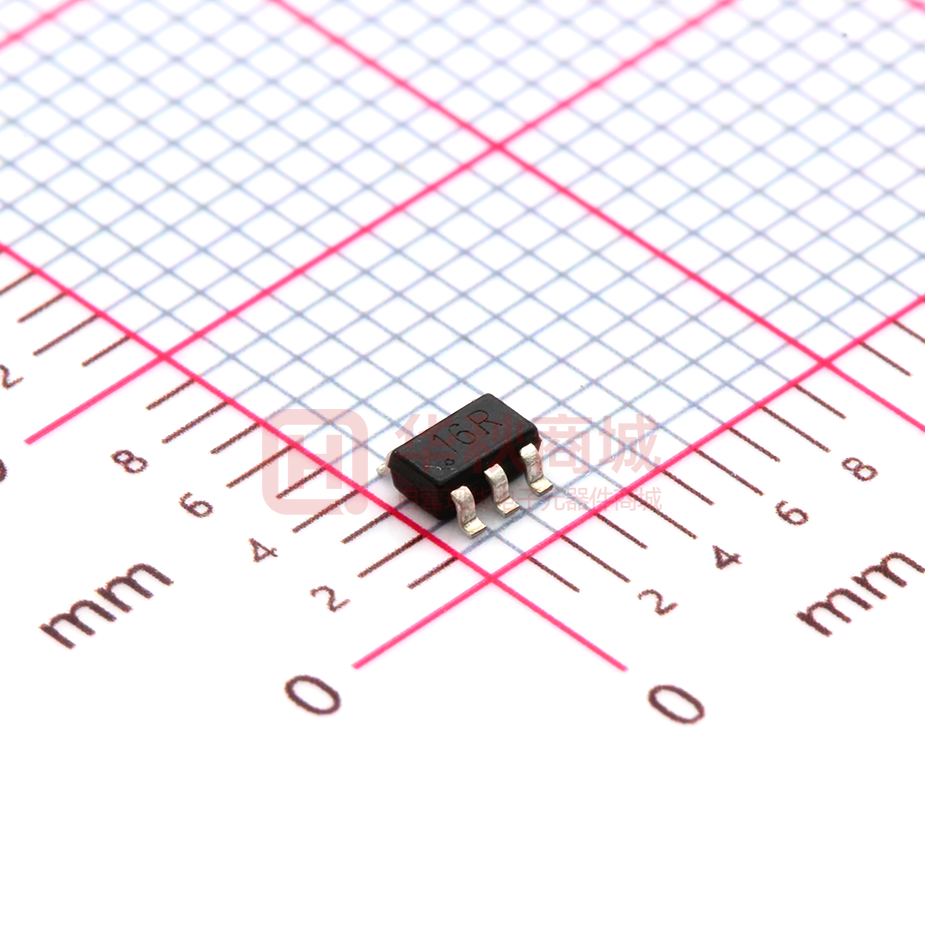

9016R

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 9016R(文件编号：S&CIC1595) 一、 USB 充电器 IC 概述 9016R 是一款管理锂电池充电功能的完整系统集成电路，它能提供快速充电，并最大化地延长电池寿命。 9016R 监测电池的情况，如果电池电压低于 2.9V 时，决定是否需要预充电，预充电电流 175mA 左右，预充电状 态会使电池保持良好状况，并延长电池寿命。一旦电池电压达 2.9V，9016R 将自动转换为恒流(CC)充电周期。 恒流 循环功能将需要充电的时间降到最短，当电池接近完全饱和，9016R 将自动转换为恒压(CV)的充电周期。在恒压充电 周期，充电电流将会减小使电池逐渐饱和而没有过饱和的危险 。9016R 确保锂电充满，但不会进入过饱和状态。在 充电完成后，9016R 将进入关闭模式，降低内部耗电量。这一特点使 9016R 能够应用到便携式设备的内部，并在设 备不工作时几乎不消耗任何能量。 9016R 的充电指示灯驱动电流由芯片内部提供 3-5mA 的驱动能力，不再需要串连电阻来限流 LED 的亮度，使整 个电路应用达到最简单化，以达到降低成本要求。 9016R 也提供了片内温度保护，当温度达到预定的水平且电池面临过热危险，9016R 将减少充电电流使温度逐渐 降低，为电池充电提供适当的保护。 二、       充电电流由芯片内置电阻设定，外部不可调。 不需要外接MOSFET、电阻或阻塞二极管。 带热保护的恒流/恒压操作最大限度保证充电速度 而无过热的危险。 直接从USB接口为单节锂电池充电。 VBAT端输出预设充电电压4.2V，±1.5%的精度。 自动再充电功能、线性充电 三、  特点       集成完整的充电状态显示功能，简化外围电路。 2.9V的涓流充电门限。 关断模式下供电电流为70uA。 具有过热保护功能。 可抗2KV以上ESD。 采用SOT23-5（9016R）封装形式。 产品应用 手机、MP3、掌上电脑； 四、 管脚图及功能说明 符号 名称 1 CHRG 2 GND 地 3 BAT 充电电流输出端 4 VCC 电源输入端 5 www.superchip.cn NC 第 1 页 共 5 页 功能说明 充电指示端 悬空（不可接任何网络信号点） Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 9016R(文件编号：S&CIC1595) 五、 应用电路图 六、 绝对最大额定值 参数 USB 充电器 IC (1) 符号 额定值 单位 输入电源电压 VCC 7 V BAT 电压 VBAT 7 V CHRG 电压 VCHRG 7 V BAT 短路 Continuous 连续 热阻 θJA 250 ℃/W BAT 电流 IBAT 800 mA 最高结温 TJ 110 ℃ 贮藏温度 TS -65 to +125 ℃ 260 ℃ 焊接温度(不超过10sec) 注：9016R 充电电流不可调，由芯片内置设定为固定值，充电电流受芯片温度控制，最高可达 800mA。芯片接地端 敷铜散热面积越大，散热越好电流输出越大。 www.superchip.cn 第 2 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 9016R(文件编号：S&CIC1595) 七、 电气特性 （VIN=5V; TJ=25℃; 除特殊说明.） 符号 参数 VCC 输入电源电压 ICC VFLOAT USB 充电器 IC 芯片消耗电流 预设充饱电压 条件 最小值 典型值 最大值 单位 4.5 5.0 5.5 V 充电模式(3), RPROG = 1k 170 500 uA 低功耗模式（充电完成） 70 关断模式(RPROG Not Connected, VCC < VBAT, or VCC < VUV) 38 50 uA 4.16 4.2 4.28 V 300 500 800 mA 0 +/-1 +/-5 uA +/-1 +/-5 uA VCC=5V RPROG =内置1k, IBAT BAT 电流 充电电流 温控式充电电流 低功耗模式, VBAT = 4.2V 睡眠模式, VCC = 0V uA ITRIKL 涓流充电电流 VBAT < VTRIKL, RPROG = 1k 140 175 210 mA VTRIKL 涓流充电阈值电压 RPROG = 1k, VBAT Rising 2.8 2.9 3.0 V VCC欠电压锁定阈值 From VCC Low to High VUV VUVHYS VCC欠压锁定滞后 VASD VCC充电阈值电压 △VRECHRG 自动重充迟滞电压 TLIM 过温关断点 tSS 软启动时间 tTERM 3.4 V 100 mV VCC 从低到高 100 mV VCC 从高到低 30 mV VFLOAT - VRECHRG 150 mV 130 ℃ 100 us 1000 us IBAT = 0 to 1000V/RPROG 恒流充电到涓流充电 的转换时间 注：1、超出最大工作范围可能会损坏芯片。 2、芯片不建议工作在极限参数的状态下。 3、充电终止电流50mA。 4、此芯片适用于充电电流300mA以上的充电管理电路。 www.superchip.cn 第 3 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 9016R(文件编号：S&CIC1595) 八、 USB 充电器 IC 功能方框图 www.superchip.cn 第 4 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 9016R(文件编号：S&CIC1595) 九、 USB 充电器 IC 封装尺寸图 SOT23-5 规格 尺寸 A B C D E F H J K www.superchip.cn 英寸 最小值 0.110 0.059 0.036 0.014 — — — 0.0035 0.102 毫米 最大值 0.120 0.070 0.051 0.020 0.037 0.075 0.006 0.008 0.118 第 5 页 共 5 页 最小值 2.80 1.50 0.90 0.35 — — — 0.090 2.60 最大值 3.05 1.75 1.30 0.50 0.95 1.90 0.15 0.20 3.00 Version 1.0
