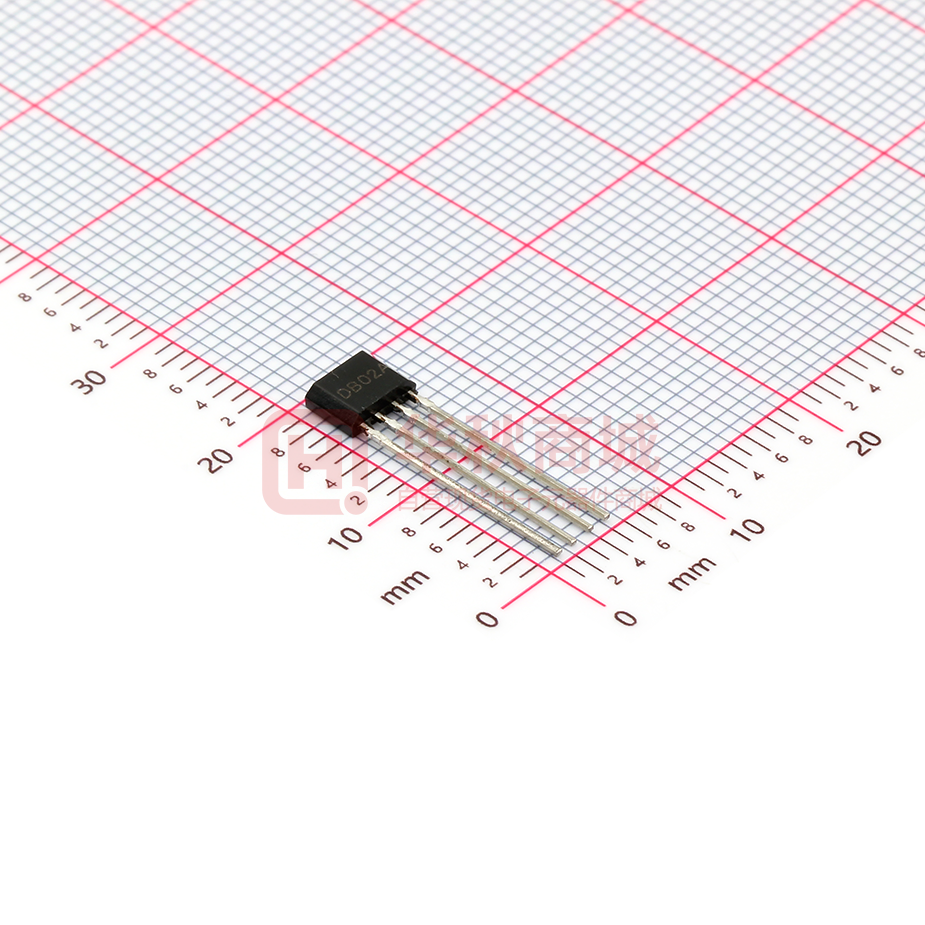

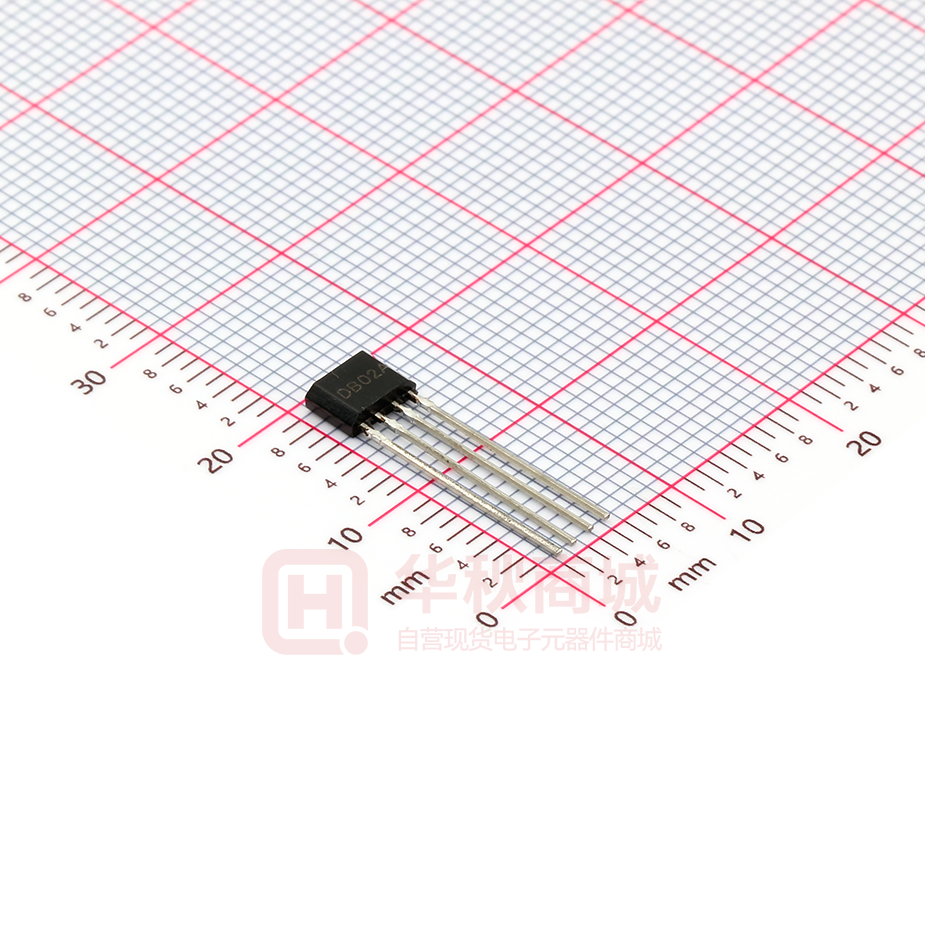

DB02A

深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 500mA 充电器驱动 IC DB02A（文件编号：S&CIC0926） 一、 概述 DB02A 是一款低功耗并具有高性能的电源管理 IC，主要针对锂电池充电器而设计，省去外部光耦和 TL431， 节约了系统成本。DB02A 除了为用户提供高性价比的 AC/DC 电源系统应用以外，而且 IC 内部高度集成了欠压保 护，过温保护，开短路保护等功能，使得 IC 的工作寿命大大延长，可以根据客户应用要求选择不同封装。 二、 特点        CC 和 CV 两种模式 原边控制 省去外部光耦和 TL431 外部驱动低成本的 NPN（13001/2/3） 过温保护 过压保护 采用 TO-94 封装形式 三、 产品应用   手机等数码产品充电器 / 适配器 线性电源和 RCC 开关电源的最佳选择 四、 管脚图及说明 管脚图（TO-94） XXXX 1 2 3 4 序号 名称 功能说明 1 FB 2 VCC 3 VOUT 外部开关基极驱动 4 GND 地 电压反馈 电源 图 1 封装类型 五、 绝对最大额定值 OUT to GND……………………………………………………………………………………………………..-0.3V to +9V VCC to GND…………………………………………………………………………………………………….-0.3V to +9V 工作温度范围……………….………………………………………………………………………………..-40℃ to +125℃ 结温……………………………………………………………………………………………………………-40℃ to +150℃ 存储温度范围……………..…………………………………………………………………………………..-60℃ to +150℃ 1 2 第 1 页 共 6 页 3 【版本 V0.2】 深圳市富满电子有限公司 1 2 SHENZHEN FUMAN ELECTRONICS CO., LTD. 3 4 5 500mA 充电器驱动 IC DB02A（文件编号：S&CIC0926） 六、 典型应用电路 D 2 5 D1-D4 IN4007 DO-41 10 1 C1 4.7uF/400V 8*12 3 5V 500mA C2 R1 R2 1M 1/4W 100K 1/4W 472 250V D7 IN5819 DO-41 4 Port 2 D5 2 R6 FR107 DO-41 C4 470uF 16V 8*12 Port FR 680R 1/8W R7 1K 1/4W 4 LED-R LED 10R 1/2W C 1 C3 22uF/50V D6 1N4148 DO-35 IC 1 5 FB 2 VCC 3 OUT 4 GND 5 GND Q1 BU102 TO-92 2 DA02A TO-94 T1 EE13立式/DA02A R3 2.2R 1/4W R4 30K 1/8W B R5 15K 1/8W 注：电路图中 C3、C4 采用高频低阻电解电容 七、 电气特性 VDD=5V, Vout=5V, Ta=25℃, 除非另有说明。 电气参数 A 符号 测试条件 最小值 典型值 最大值 单位 Title 开启电压 VDDon VDD 上升从 0 开始 5 6 V Size Date: File: 1 关闭电压 2 3 4 5 VDDoff VDD 下降后打开 工作电流 IDD VDD=5V 后打开 1.5 3 mA 启动电流 IDDst VDD 上升前打开 35 50 uA 效率 η 2.5 3 V 78 % 前沿消隐时间 600 ns 过温关断点 95 ℃ 第 2 页 共 6 页 Number B 29-Jul-2011 E:\E盘\规格书\规格图\规格图 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 500mA 充电器驱动 IC DB02A（文件编号：S&CIC0926） 八、 性能参数： 参数归纳 项目 规格 测试 90V~264V 90V~264V
