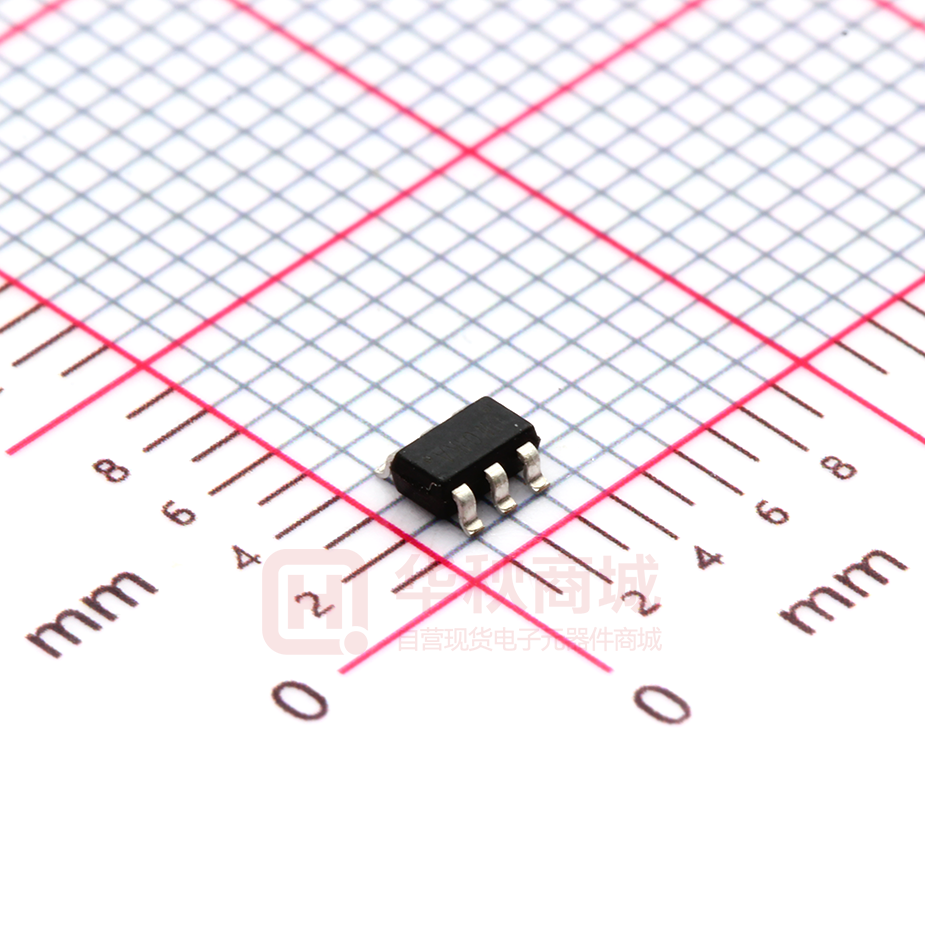

DW01KA

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW01KA (文件编号：S&CIC1293) 锂电池保护电路 概述 DW01KA 是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损 坏而设计的。它具有高精确度的电压检测与时间延迟电路，不适用于无线和射频信号排布及屏蔽太差的产品。 特点           工作电流低 过充检测 4.3V，过充释放 4.1V 过放检测 2.4V，过放释放 3.0V 过流检测 0.15V，短路电流检测 1.0； 充电器检测 过电流保护复位电阻 带自恢复功能 工作电压范围广 允许 0V 充电 封装形式 SOT23-6 产品应用  单一锂电池保护电路 内部框图 1 2 3 4 4 TD VDD D 短路检测 5 Vss Vss VDD 过放检测 时钟电路 过流检测 Vss 过充检测 CSI Vss C 控制逻辑 6 充电检测 2 Vss OD B www.superchip.cn 1 3 OC 第 1 页 共 9 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW01KA (文件编号：S&CIC1293) 锂电池保护电路 极限参数 参数 符号 参数范围 单位 电源电压 VDD VSS-0.3~VSS+12 V OC 输出管脚电压 VOC VDD-15~VDD+0.3 V OD 输出管脚电压 VOD VSS-0.3~VDD+0.3 V CSI 输入管脚电压 VCSI VDD+15~VDD+0.3 V 工作温度 Topr -40~+85 ℃ 存储温度 Tstg -40~+125 ℃ 电气特性参数（除非特别指定，Tamb=25℃） 参数 符号 测试条件 最小值 典型值 最大值 单位 VDD -- 1.5 -- 10 V IDD VDD=3.9V -- 4.0 6.0 uA VOCP -- 4.20 4.30 4.35 4.18 4.19 4.20 过充电释放电压 VOCR -- 4.05 4.10 4.15 V 过放电检测电压 VODP -- 2.30 2.40 2.50 V 过放电释放电压 VODR -- 2.90 3.00 3.10 V 过电流 1 检测电压 VOI1 -- 0.12 0.15 0.18 V 过电流 2（短路电流）检测电压 VOI2 VDD=3.6V 0.80 1.00 1.20 V 过电流复位电阻 Rshort VDD=3.6V 50 100 150 KΩ 过电器检测电压 VCHA -- -0.8 -0.5 -0.2 V V0CH 允许向 0V 电池 充电功能 1.2 -- -- V 过充电检测迟延时间 TOC VDD=3.6V~4.4V -- 110 200 ms 过放电检测迟延时间 TOD VDD=3.6V~2.0V -- 80 140 ms 过电流 1 检测迟延时间 TOI1 VDD=3.6V 5 13 20 ms 过电流 2（短路电流）检测迟延时间 TOI2 VDD=3.6V -- 5 50 us OC 管脚输出高电平电压 VCH -- VDD-0.1 VDD-0.02 -- V OC 管脚输出低电平电压 VCL -- -- 0.01 0.1 V OD 管脚输出高电平电压 VDH -- VDD-0.1 VDD-0.02 -- V OD 管脚输出低电平电压 VDL -- -- 0.01 0.1 工作电压 工作电压 电流消耗 工作电流 检测电压 过充电检测电压 A档 B档 V 向 0V 电池充电的功能 充电器起始电压 迟延时间 其他 www.superchip.cn 第 2 页 共 9 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW01KA (文件编号：S&CIC1293) 锂电池保护电路 管脚排列图 管脚号 符号 I/O 管脚描述 TD 1 OD O 放电控制 FET 门限连接管脚。 4 2 CSI I/O 电流感应输入管脚，充电器检测。 3 OC O 充电控制 FEL 门限连接管脚。 4 TD I 延迟时间测试管脚。 5 VDD I 正电源输入管脚。 6 VSS I 负电源输入管脚。 封装图 VSS VDD 6 1 OD 5 2 3 CSI OC 功能描述  1 正常条件 如果 VODP＜VDD＜VOCP，并且 VCHA
